MONTAGE
42 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
4

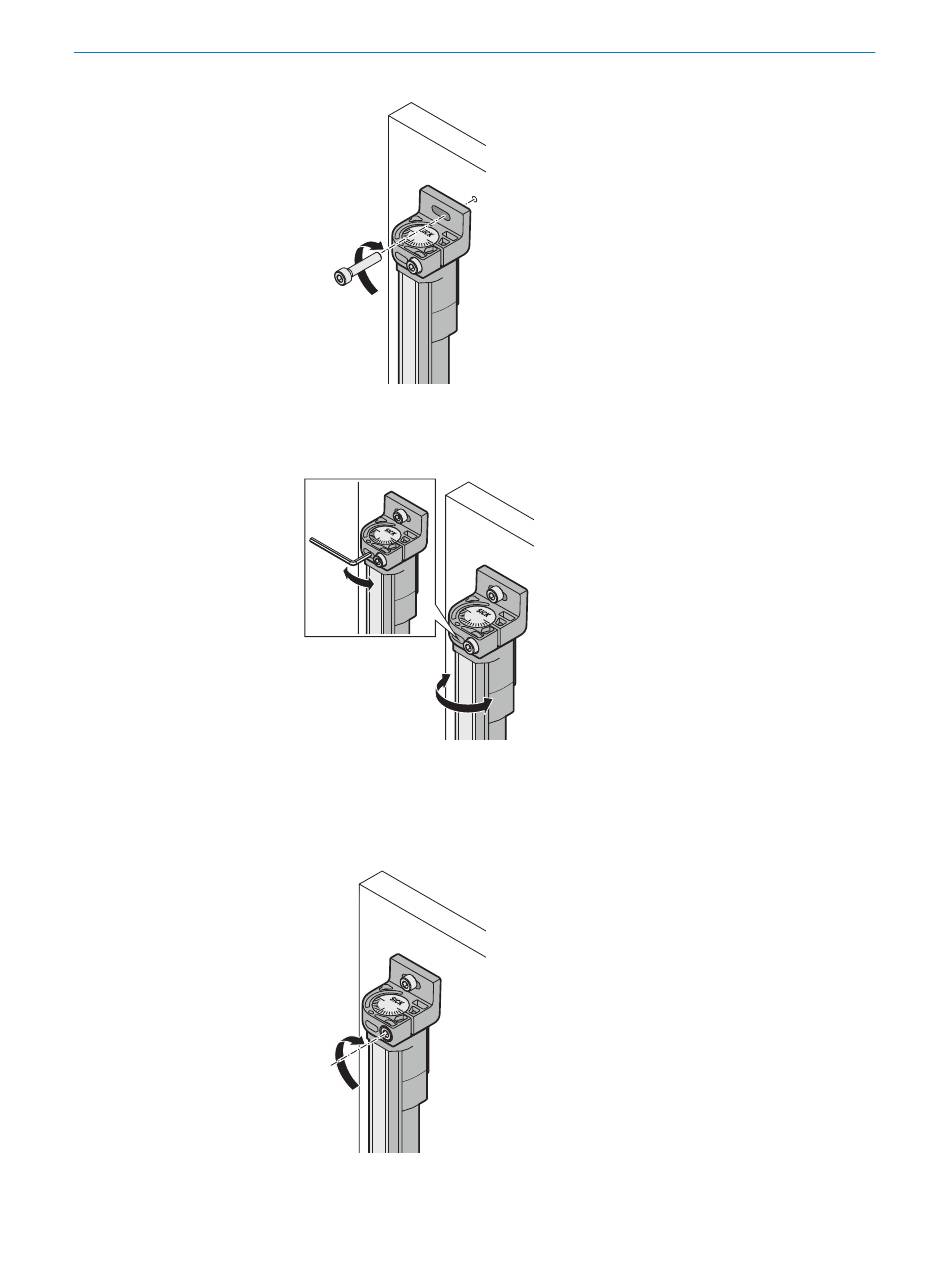

Couple : 4,5 Nm à 5 Nm
5.
Aligner l'appareil dans la fixation. (5)
5
+/-4,5°
+/-180°
L'appareil peut être pivoté jusqu'à ± 180° dans la fixation. En option, un calibrage
précis est possible par le trou oblong sur le front de la fixation. Pour cela, insérer
une clé à six pans creux dans le trou oblong et aligner l'appareil jusqu'à ± 4,5°.
6. Si l'appareil est correctement aligné, serrer fermement la vis M5 pour fixer les
deux éléments. (6)
6
Couple : 3 Nm à 3,5 Nm
✓
L'appareil est bien placé sur la fixation.
