7.3.4 Alignement avec la fixation de montage pivotante
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis
± 15°

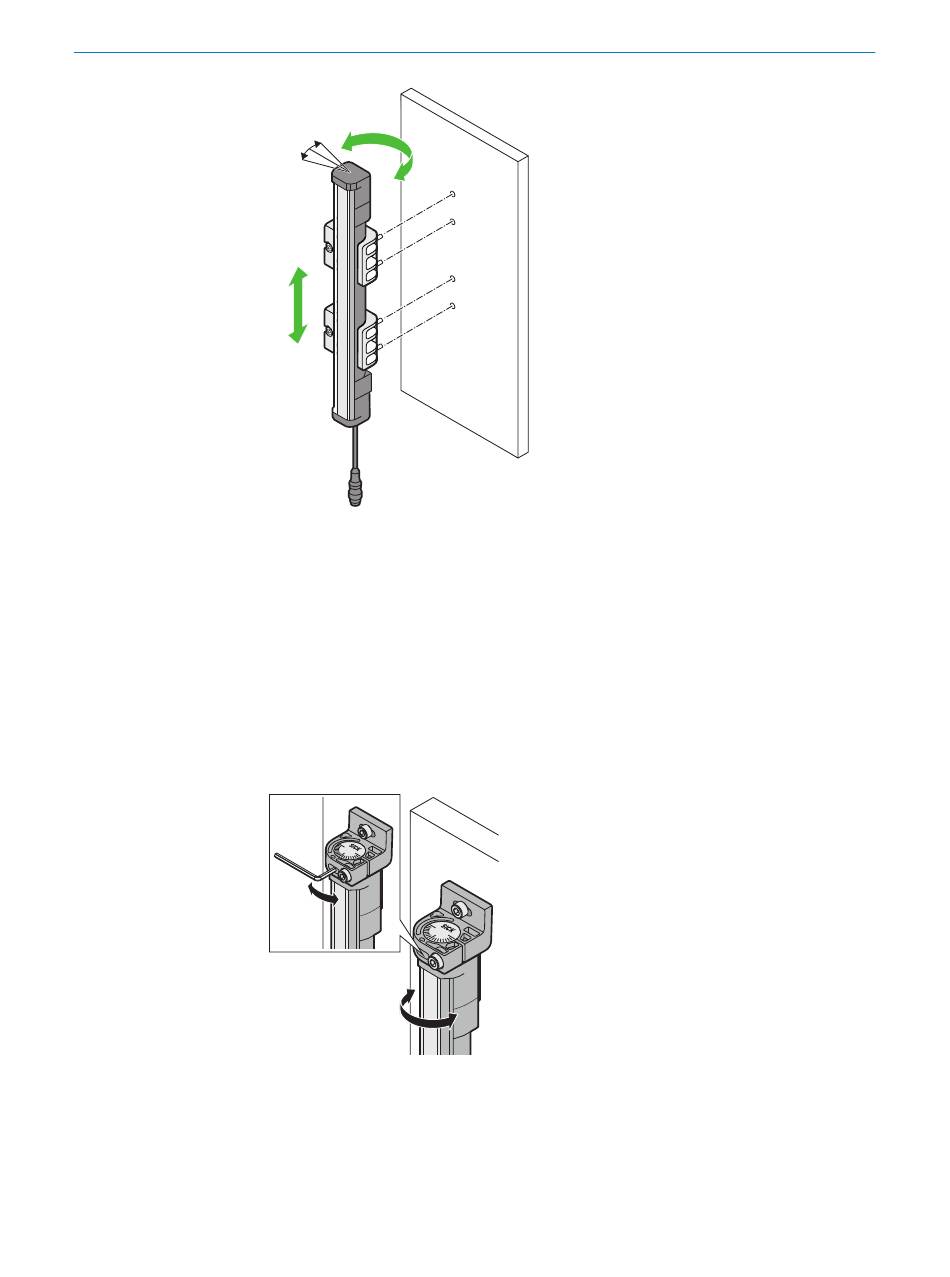

Illustration 31 : Fixation Compact Flex Fix : pivoter
Conditions préalables
• L'émetteur et le récepteur sont montés avec une fixation de montage pivotante
Alignement avec la fixation de montage pivotante
Les possibilités d'alignement de l'émetteur par rapport au récepteur avec la fixation de
montage pivotante sont les suivantes :
• Rotation (± 270° ou ± 9°)
+/-9°
+/-270°
Illustration 32 : Fixation de montage pivotante : rotation
