CONCEPTION
4.4 Intégration dans la commande électrique
22 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
1
s s s s s s s s s s s s s s s

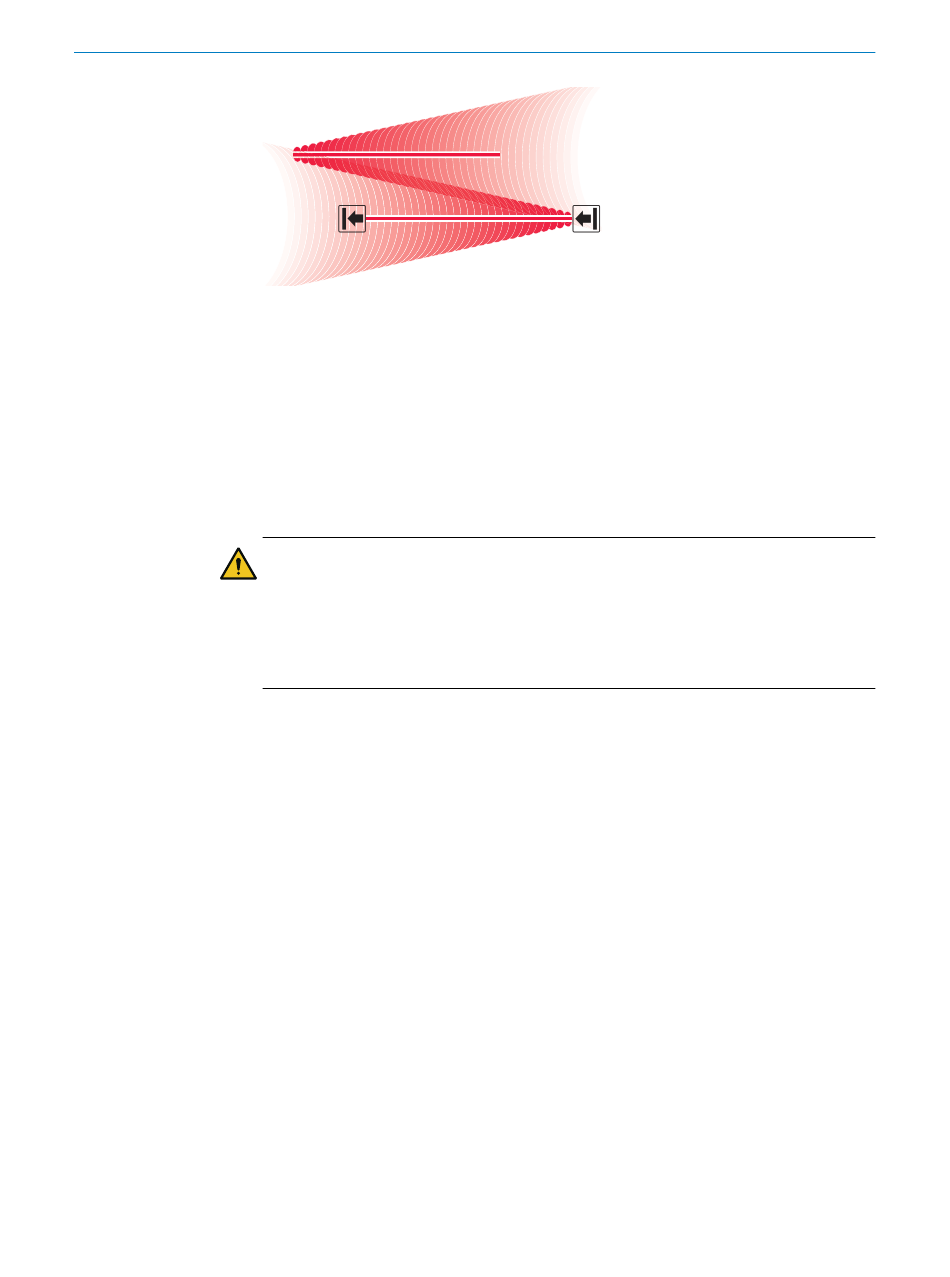

Illustration 14 : Fonctionnement sans perturbations grâce à la direction d'émission opposée de
système 1 et du système 2
Aperçu
Dans cette section, vous trouverez des informations importantes pour l'intégration
dans la commande électrique. Informations sur les différentes étapes de l'installation
électrique de l'appareil : voir « Installation électrique », page
Remarques importantes
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dangereuse de
la machine ne s'interrompe pas ou pas à temps.
Assurez-vous que les exigences suivantes en matière de commande et d'électricité
►
sont respectées afin que le produit puisse remplir sa fonction de protection.
Conditions d'utilisation
Les signaux de sortie du dispositif de protection doivent être évalués par les éléments
de commande situés en aval de façon à garantir la fin sûre de la situation dangereuse
de la machine. Selon le concept de sécurité, l'évaluation du signal est assurée par
exemple par un relais de sécurité ou un système de commande de sécurité.
• L'automate de la machine doit être à sollicitation électrique.
• L'automate électrique de la machine doit répondre aux exigences de la norme
CEI 60204-1.
• Selon les dispositions nationales en vigueur ou selon la fiabilité nécessaire de
la fonction de sécurité, prévoir une fonction de réarmement. Le dispositif de
protection ne disposant pas d'une fonction de réarmement intégrée, celle-ci doit,
le cas échéant, être intégrée à la commande externe.
• En cas d'utilisation d'un système de commande de sécurité, selon les dispositions
nationales en vigueur ou selon la fiabilité nécessaire de la fonction de sécurité,
plusieurs niveaux de signal des deux OSSD doivent être détectés. La durée maxi‐
male tolérée par l'automate, pendant laquelle les OSSD peuvent présenter des
états différents, doit être sélectionnée en fonction de l'application.
• Les signaux de sortie OSSD1 et OSSD2 ne doivent pas être reliés entre eux.
• Dans la commande de la machine, les signaux des deux OSSD doivent être traités
séparément.
r
2
44.
