3.3.2 Absence de zones mortes
3.3.3 Indicateurs
12 N O T I C E D ' I N S T R U C T I O N S | deTec4 Core
Grâce à la conception et à la construction du barrage immatériel de sécurité, la
fonction de protection d'un appareil s'étend jusqu'à l'extrémité du boîtier sans zones
mortes. L'absence de zone morte réduit l'encombrement pour l'intégration dans la
machine.
Aperçu
Les LED de l'émetteur et du récepteur signalent l'état de fonctionnement du barrage
immatériel de sécurité.
Affichages de l'émetteur

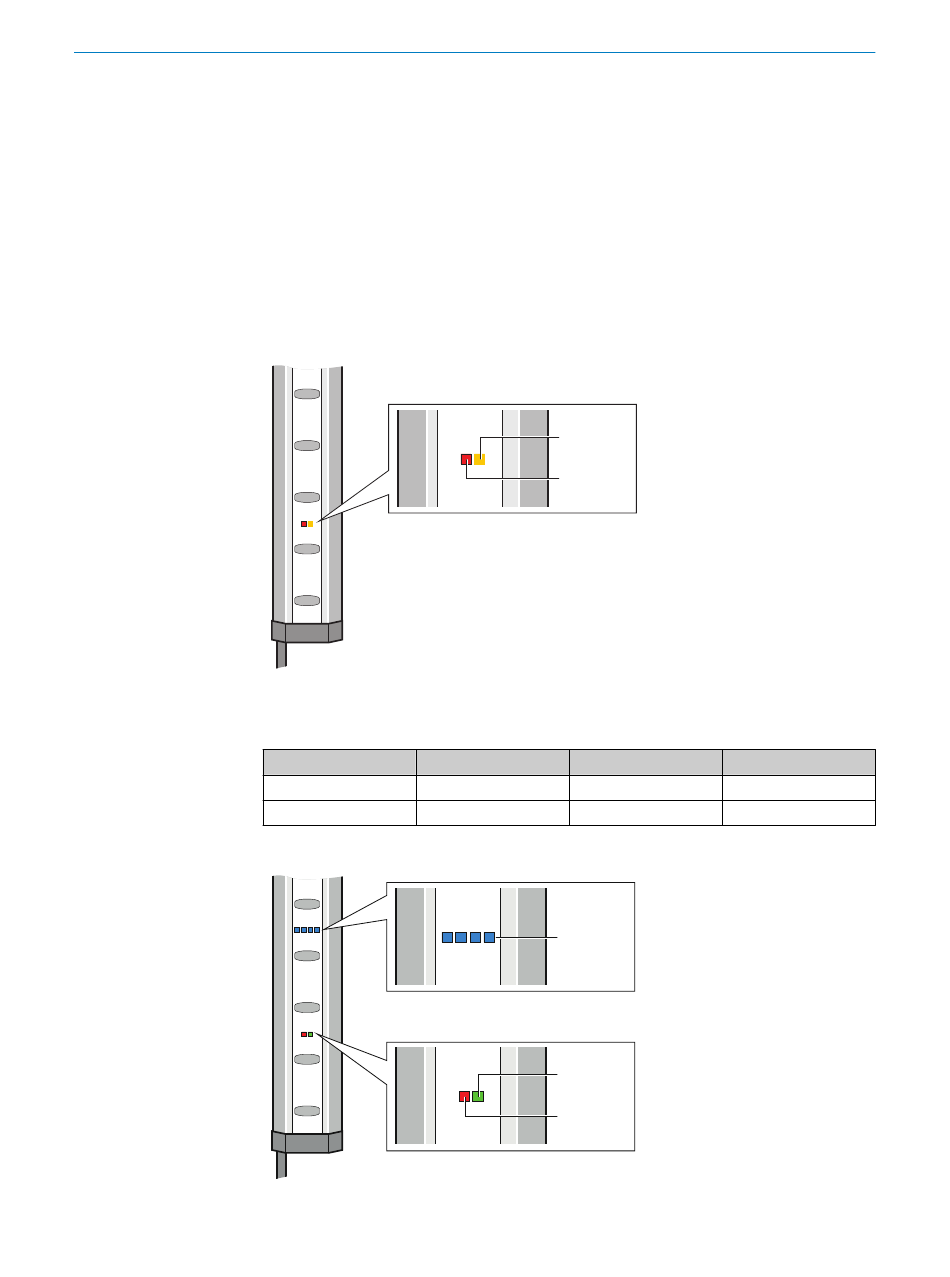

Illustration 4 : Affichages de l'émetteur
Sur l'émetteur, l'état de fonctionnement est indiqué par 2 LED :
Pos. Couleur LED
Jaune
1
Rouge
2
Affichages du récepteur
1 2 3 4
Illustration 5 : Affichages du récepteur
1
PWR
2
ERR
Affichage Signification
Afficheur d'état PWR
Affichage de défaut ERR
3
1
OSSD
2
ERR
