DESCRIPTION DU PRODUIT
3.2 Caractéristiques du produit
3.2.1

Vue d'ensemble de l'appareil

3.2.2

Absence de zones mortes

14 N O T I C E D ' I N S T R U C T I O N | deTec4
Résolution
La résolution décrit la taille de l'objet le plus petit systématiquement détecté par le bar‐
rage immatériel de sécurité au sein du champ de protection. La résolution correspond
au diamètre du bâton test du barrage immatériel de sécurité.
Avec une résolution adaptée, le barrage immatériel de sécurité permet de protéger les
doigts (14 mm) et les mains (30 mm).
Portée
La portée constitue la largeur maximale du champ de protection. Elle dépend de la
variante de résolution (14 mm ou 30 mm).
Thèmes associés
• « Câblage flexible de l'armoire électrique et double indication d'état », page 22
• « Fiche technique », page 137
!
"
$
§
&
%

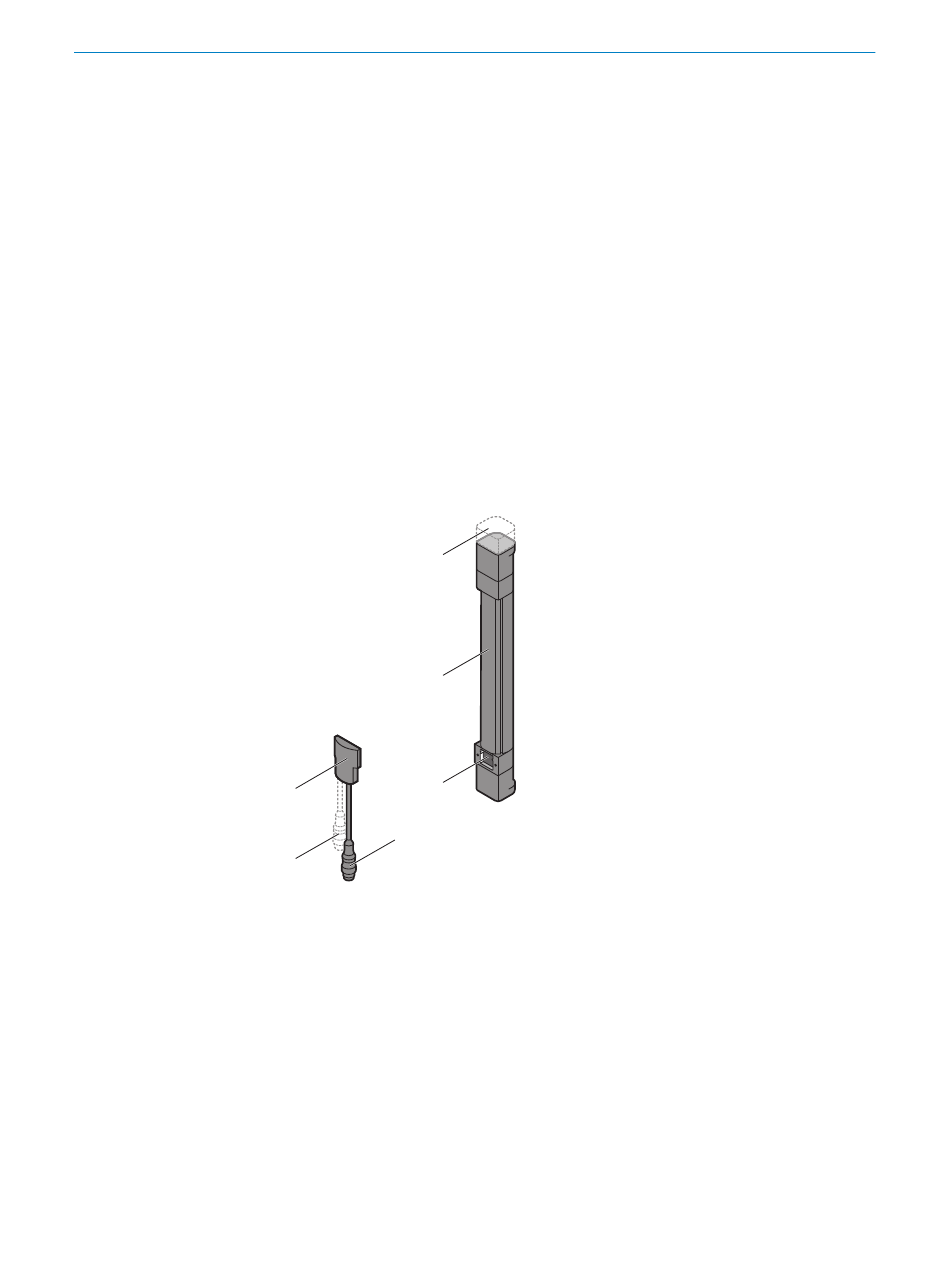

Illustration 3 : Vue d'ensemble de l'appareil
Capuchon à LED de visualisation intégrée (disponible en option sur le récepteur)
!
Émetteur ou récepteur
"
Connecteur système
§
Logement de raccordement
$
Connecteur d'extension (uniquement avec certains connecteurs système)
%
Raccordement du système
&
Par la structure et la forme du barrage immatériel de sécurité, la protection d'un appa‐
reil s'étend jusqu'à l'extrémité du boîtier, sans zone morte. L'absence de zone morte
réduit l'encombrement pour l'intégration dans la machine.
