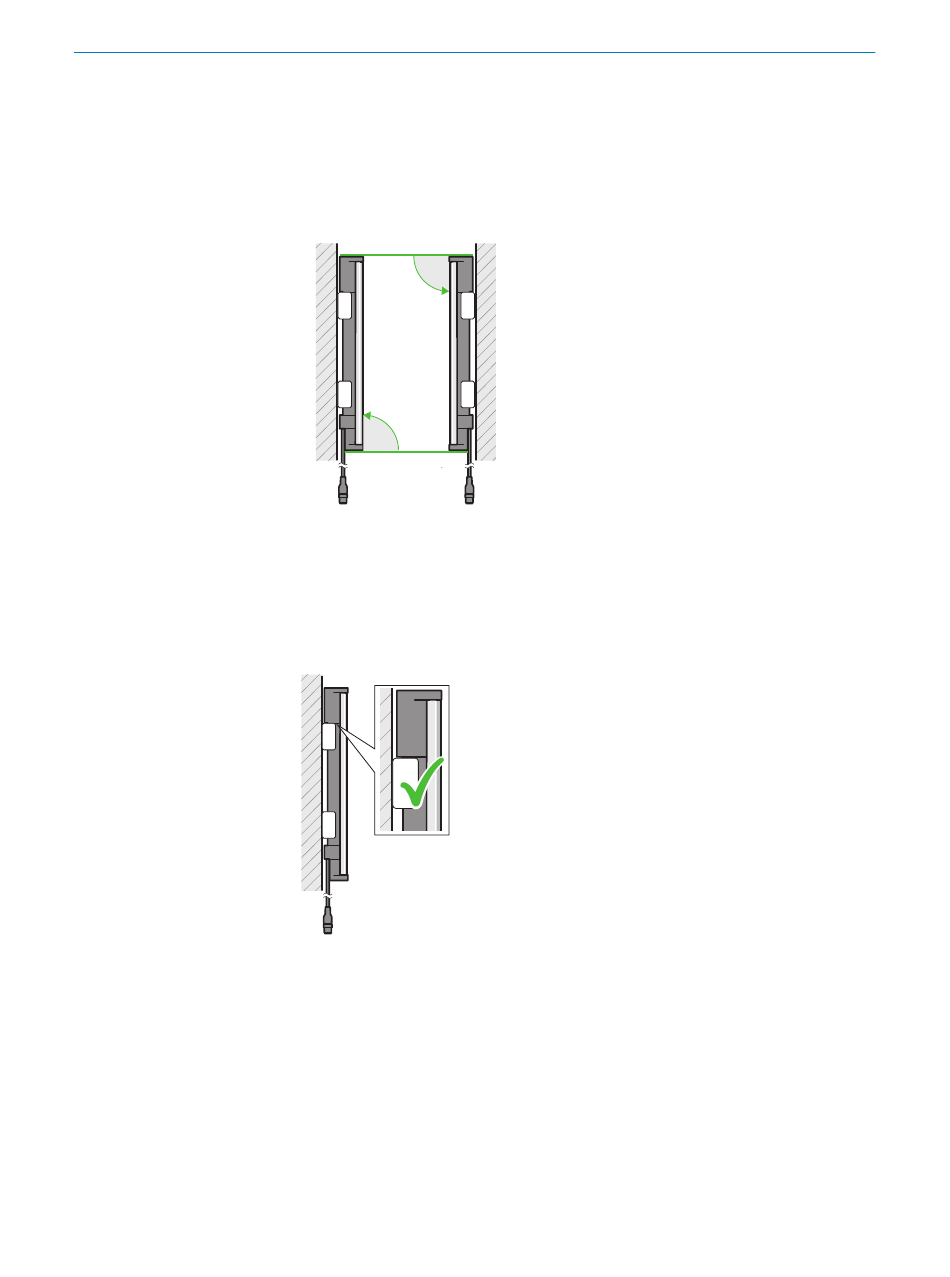

Monter l'émetteur et le récepteur de manière à ce qu'ils forment un champ de
►
protection rectangulaire, donc à la même hauteur dans le cas d'un montage
vertical. (2)
Lors de l'utilisation d'une fixation QuickFix, FlexFix ou Compact FlexFix : L'émetteur
►
et le récepteur peuvent être déplacés dans le sens de la longueur dans les
fixations pour rectifier légèrement l'alignement.
2
90˚
r
s
90˚
Positionner les fixations près des extrémités du boîtier. Pour les appareils dont la
►
hauteur du champ de protection est > 300 mm, la distance entre la fixation et
l'extrémité du boîtier ne doit pas dépasser 1/4 de la longueur du boîtier. Si l'appa‐
reil est exposé à de fortes vibrations pendant son fonctionnement, choisissez la
hauteur de montage de la fixation supérieure de manière à ce que l'épaulement
du boîtier du barrage immatériel de sécurité repose sur la fixation. (3)
3
Selon la fixation, respecter les indications sur les couples de serrage. Des couples
►
de serrage plus importants peuvent endommager la fixation. Les couples moins
importants n'offrent pas de sécurité suffisante contre le déplacement de l'émet‐
teur et du récepteur. (4)
