3.4 Exemples d'utilisation
8014254/1S7O/2025-04-08 | SICK
Sujet à modification sans préavis
Sur le récepteur, l'état de fonctionnement est indiqué par 6 LED :
Position Couleur LED
Rouge/vert
1
Rouge
2
Bleu
3
Les LED bleues d'affichage de la qualité d'alignement associées à la LED ERR rouge
clignotante signalent également des défauts.
Pour faciliter l'alignement du récepteur, les LED indiquant la qualité de l'alignement
indiquent celle-ci après la mise sous tension du barrage immatériel de sécurité.
Thèmes associés
• « LED de diagnostic », page 56

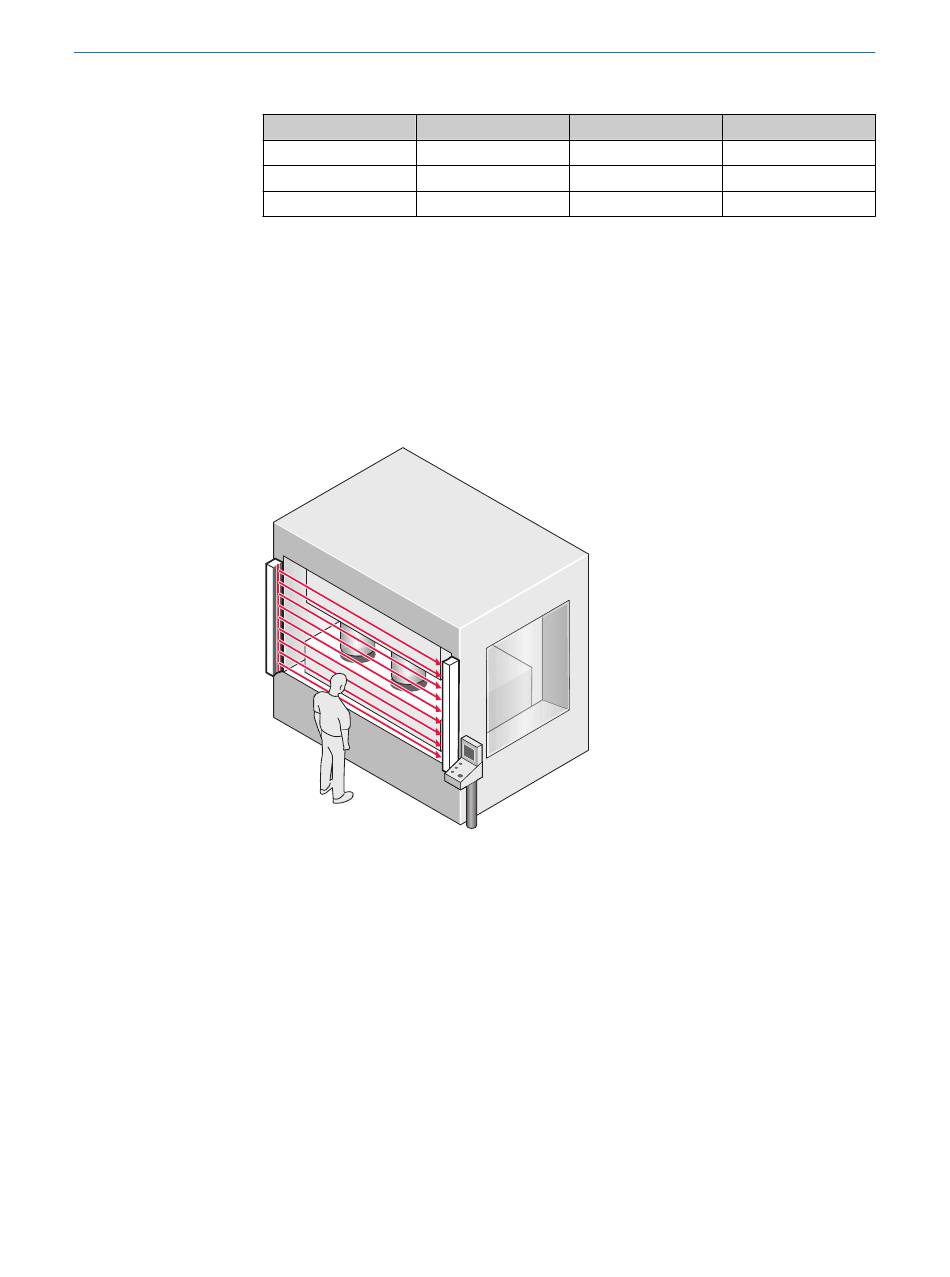

Illustration 6 : Protection des points dangereux
DESCRIPTION DU PRODUIT
Affichage Marquage
État OSSD OSSD
Indication de défaut ERR
Qualité d'alignement 1, 2, 3, 4
