Montage- und Gebrauchsanweisung
4.7. Installation der Infrarot-Steuerung
Beachten Sie für die Montage, Inbetriebnahme und Bedienung die An-
leitung, welche der Steuerung beiliegt.Von der beiliegenden Steuerung
wird lediglich die Betreibsart „Intensitätsregelung" unterstützt.
Anschluss des Leistungsteils
Das Leistungsteil der Steuerung wird unter der Bank der Kabine platziert. Füh-
ren Sie den Netzstecker durch die Öffnung in der Rückwand nach außen und
schließen Sie die Leitungen wie folgt an.
Heizgruppe 1: Rückenstrahler, IR-Wärmeplatte (über Schalter)
Heizgruppe 2: Frontstahler

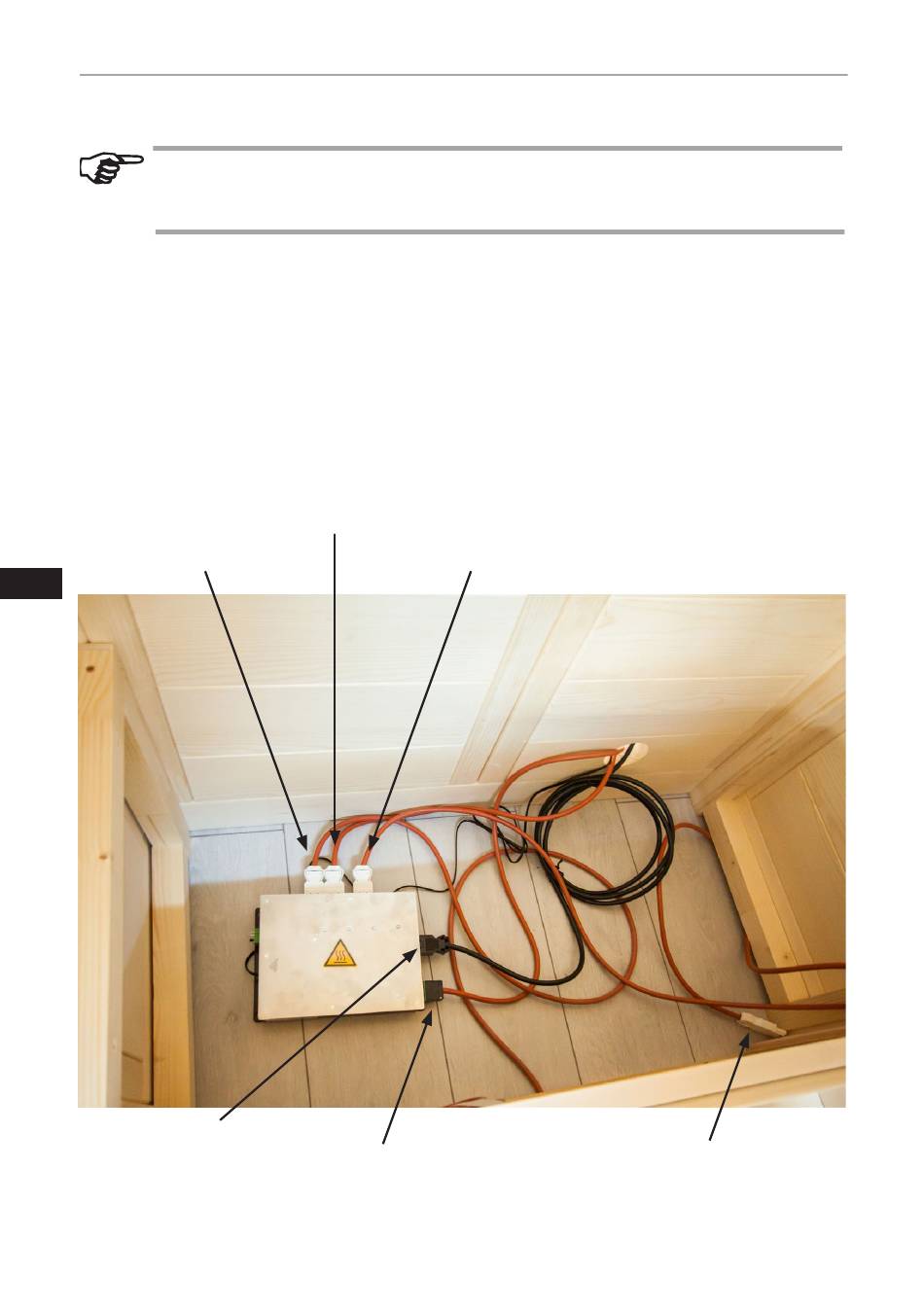

Abb. 25: Beispiel für Anschluss
Rückenstrahler
DE
230 V Anschluss Kabel
Schalter - Wärmeplatte
Frontstrahler
LED-RGBW
S. 24/36
Schalter - Wärmeplatte
