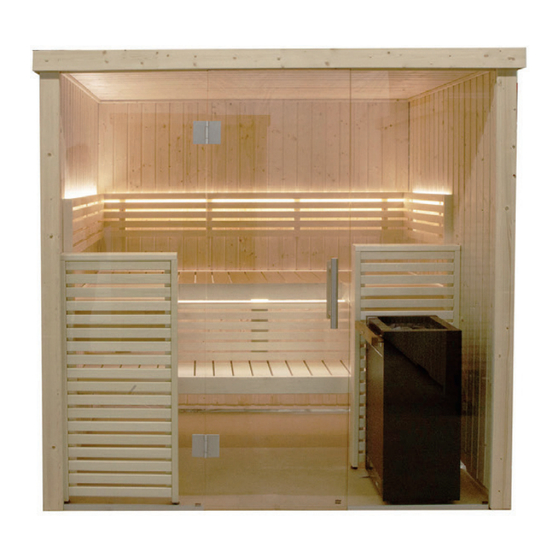

- Page 57 Sauna à base d’éléments VARIANT VIEW INSTRUCTIONS DE MONTAGE Français Mini Small S1212SV S1616SV 164 x 161 x 204 cm 121 x 118 x 204 cm Medium Large S1620SV S2020SV 206 x 161 x 204 cm 206 x 204 x 204 cm Version 12/20 Y05-0861...
- Page 58 Table des matières Préparation du montage 1.1. Outils requis 1.2. Entretien et nettoyage 1.3. Élimination 1.4. Nomenclature Mini S1212SV et Small S1616SV 1.5. Nomenclature Medium S1620SV et Large S2020SV 2. Plan 2.1. Variant View Mini S1212SV 2.2. Variant View Small S1616SV 2.3.
-
Page 59: Préparation Du Montage
à proximité de l’appareil. Vous avez ainsi accès à tout moment aux informa- tions sur le produit. Vous trouverez également ces instructions de montage dans la rubrique service clientèle de notre site Internet www.harvia.fi. Remarques importantes : ● Avant de commencer les travaux, vérifiez au moyen de la nomenclature si toutes les pièces ont bien été... -
Page 60: Outils Requis
Instructions de montage p. 4/14 1.1. Outils requis ● Marteau et cales ou maillet en caoutchouc ● Visseuse électrique avec bits pour vis en croix et Torx ● Ruban de mesure ● Foret de 3 mm de diamètre, 10 mm, 20 - 30 mm (pour câble électrique poêle de sauna) ●... -
Page 61: Entretien Et Nettoyage
Instructions de montage p. 5/14 1.2. Entretien et nettoyage ● Le sauna doit être nettoyé au moyen d’un chiffon humide. N’utilisez que de l’eau chaude, pas de détergent. ● Si le sauna n’est pas utilisé pendant une période prolongée, nous recom- mandons de chauffer la cabine une fois par mois. -
Page 62: Nomenclature Mini S1212Sv Et Small S1616Sv
Instructions de montage p. 6/14 1.4. Nomenclature Mini S1212SV et Small S1616SV Dimensions Dimensions Désignation Pièces en mm Pièces en mm S1212SV S1616SV Cadre de plancher Cadre de plancher 1097x68x44 1522x68x44 Cadre de plancher 1142x68x44 1567x68x44 Découpe d’aération du cadre de plancher... - Page 63 Instructions de montage p. 7/14 Dimensions Dimensions Désignation Pièces en mm Pièces en mm S1212SV S1616SV Façade vitrée Profil en U en aluminium 402x22x12 409x22x12 Verre 1939x411x8 1939x417x8 Porte en verre 1897x600x8 1897x600x8 Barre d’écartement au-dessus de la porte vitrée 610x25x8 610x25x8 Kit de poignées de porte...
-
Page 64: Nomenclature Medium S1620Sv Et Large S2020Sv
Instructions de montage p. 8/14 1.5. Nomenclature Medium S1620SV et Large S2020SV Dimensions Dimensions Désignation Pièces en mm Pièces en mm S1620SV S2020SV Cadre de plancher Cadre de plancher 1522x68x44 1947x68x44 Cadre de plancher 1992x68x44 1992x68x44 Découpe d’aération du cadre de plancher 1522x68x44 1947x68x44 Éléments muraux... - Page 65 Instructions de montage p. 9/14 Dimensions Dimensions Désignation Pièces en mm Pièces en mm S1620SV S2020SV Façade vitrée Profil en U en aluminium 621x12x22 621x22x12 Verre 1939x629x8 1939x629x8 Porte en verre 1897x600x8 1897x600x8 Barre d’écartement au-dessus de la porte vitrée 610x8x25 610x25x8 Kit de poignées de porte...
-
Page 66: Plan
Instructions de montage p. 10/14 2. Plan 2.1. Variant View Mini S1212SV 1210 1210 1210 1210 2.2. Variant View Small S1616SV 1635 1635 1635 1635... -
Page 67: Variant View Medium S1620Sv
Instructions de montage p. 11/14 2.3. Variant View Medium S1620SV 2060 2060 2060 2060 Variant View Large 2.4. Variant View Large S2020SV 2060 2060 2060 2060... -
Page 68: Montage De La Cabine
Instructions de montage p. 12/14 3. Montage de la cabine ATTENTION ! Observez les plans de construction aux Page 10 et Page 11 ainsi que les illustrations commençant à la page 15 (après la dernière langue). 3.1. Montage du cadre de plancher Commencez par le cadre de plancher et vissez-le aux coins. -
Page 69: Montage Des Éléments En Verre
Instructions de montage p. 13/14 3.5. Montage des éléments en verre Montez les profils en U en aluminium sur les éléments en verre et insérez les éléments en verre. Notez que lors du montage de l’élément en verre, les alésages pour les charnières de la porte détermineront le sens d’ouverture de la porte. - Page 70 Instructions de montage p. 14/14...
- Page 84 Montagehandleiding Pag. 14/14...
- Page 112 Руководство по монтажу Стр. 14/14...
- Page 113 Assembly pictures S. 15/25 3.1. S1212SV: 1142 x 68 x 44 S1616SV: 1567 x 68 x 44 S1620SV: 1992 x 68 x 44 S2020SV: 1992 x 68 x 44 4,5 x 45 3.2. 5 x 120 1995 × 663 × 70...
- Page 114 Assembly pictures S. 16/25 5 x 120...
- Page 115 Assembly pictures S. 17/25 4,5 x 60 4,5 x 45...
- Page 116 Assembly pictures S. 18/25 4 x 30 Multiclip...
- Page 117 Assembly pictures S. 19/25 3.3. S1212SV: 1144 x 1172 x 64 S1616SV: 1144 x 1172 x 64 S1620SV: 2022 x 883 x 64 5 x 80 S2020SV: 2022 x 1112 x 64 S1620SV: 2022 x 687 x 64 S2020SV: 2022 x 883 x 64 5 x 80...
- Page 118 Assembly pictures S. 20/25 3.4. 6 x 70...
- Page 119 Assembly pictures S. 21/25 4,5 x 45 5 x 80 4,5 x 45...
- Page 120 Assembly pictures S. 22/25 3.5.
- Page 121 Assembly pictures S. 23/25...
- Page 122 Assembly pictures S. 24/25 3.6. 3,5 x 25 4 x 16 3,5 x 25 3.7.
- Page 123 Assembly pictures S. 25/25 3.8. 3.9.
