Owner's/Operator's Manual
Manuel de l'utilisateur/opérateur
Sauna heater installation, wiring,
operating instructions, troubleshooting,
maintenance and guarantee.
IMPORTANT! This manual must
be left with owner, manager, or
operator of Sauna after it is used by
electrician!

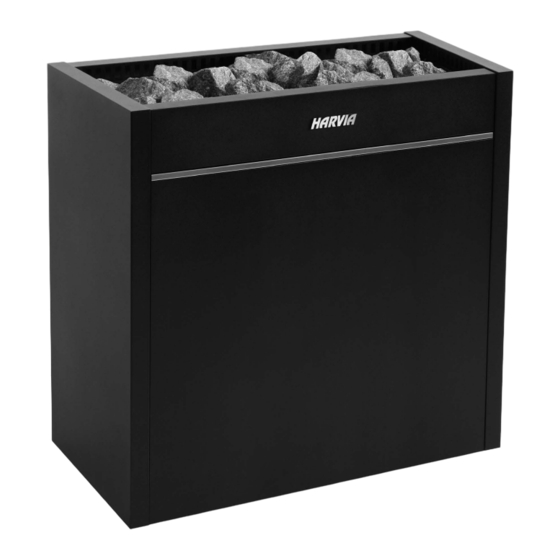

MODEL
HL(S)16U1
HL(S)20U3
08032021 / Y05-0588
16,0 kW
20,0 kW
Instructions d'installation, de câblage
et d'utilisation, dépannage, entretien
et garantie du poêle de sauna.
IMPORTANT ! Ce manuel doit être
remis au propriétaire, au gérant ou à
l'opérateur du sauna après avoir été
utilisé par l'électricien !
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Harvia HL S 16U1 16,0 kW
Sommaire des Matières pour Harvia HL S 16U1 16,0 kW
- Page 1 Owner’s/Operator’s Manual Manuel de l’utilisateur/opérateur Sauna heater installation, wiring, Instructions d’installation, de câblage operating instructions, troubleshooting, et d’utilisation, dépannage, entretien maintenance and guarantee. et garantie du poêle de sauna. IMPORTANT! This manual must IMPORTANT ! Ce manuel doit être be left with owner, manager, or remis au propriétaire, au gérant ou à...
-
Page 2: Table Des Matières
CONTENTS TABLE DES MATIÉRS WARNINGS .............3 Avertissements ............12 1. INSTRUCTIONS FOR USE ...........4 1. MODE D’EMPLOI ............. 13 1.1. Piling of the Sauna Stones ........4 1.1. Mise en place des pierres du poêle ....13 1.1.1. Maintenance ..........4 1.1.1. Maintenance ..........13 1.2. -
Page 3: Warnings
PLEASE READ THE INSTRUCTIONS FOR USE CAREFULLY BEFORE USING THE HEATER. WARNINGS Keep away from the heater when it is hot. The stones and outer surface of the heater may burn • your skin. Do not throw too much water on the stones. The evaporating water is boiling hot. •... -
Page 4: Instructions For Use
1. INSTRUCTIONS FOR USE 1.1. Piling of the Sauna Stones Do not form a high pile of stones on top of the • The piling of the sauna stones has a great effect on heater. the functioning of the heater (figure 1). No such objects or devices should be placed •... -
Page 5: Instructions For Bathing
Water property Effect Recommendation Humus concentration Colour, taste, precipitates <12 mg/l <0,2 mg/l Iron concentration Colour, odour, taste, precipitates Hardness: most important substances are Mn: <0,05 mg/l Precipitates manganese (Mn) and lime, i.e. calcium (Ca) Ca: <100 mg/l Chlorinated water Health risk Forbidden to use Seawater... -
Page 6: The Sauna Room
2. THE SAUNA ROOM DOOR 2.1. Insulation and Wall Materials of the Must open out and should not have a lock. Types Sauna Room of door fastenings that may be used are magnetic In an electrically heated sauna, all the massive wall catches, friction catches, spring-loaded or gravity surfaces which store plenty of heat (such as bricks, loaded door closers, and the like. -
Page 7: Hygienic Conditions Of The Sauna Room
2.5. Hygienic Conditions of the Sauna Room the floor may be wiped with a damp cloth. Good hygienic standards of the sauna room will The sauna room should be thoroughly washed at make bathing a pleasant experience. least every six months. Brush the walls, platforms The use of sauna seat towels is recommended to and floor by using a scrubbing-brush and sauna prevent sweat from flowing onto the platforms. -
Page 8: Instructions For Installation
3. INSTRUCTIONS FOR INSTALLATION 3.1. Prior to Installation sions are in accordance with table 3. Prior to installing the heater, read all the instructions The location is suitable for the heater ( 3.2.). • for installation (figure 7), as well as checking the fol- Note! Only one electrical heater may be in- •... -
Page 10: Heater Fence
(screws and 3.4.1. Suitable control units and nails included). Place the metal ”WARNING” power extension units sign outside, on the door of the sauna room. Harvia CX30-U1-U3 ”MAINTENANCE INSTRUCTIONS” are at the • Harvia CX45-U1-U3 end of this manual. - Page 11 HL(S)16U1 240V 1-Phase heater 140°C A1 A2 240V 1Ph 4 - Separated Electric Circuits 240V 1Ph 2 - Separated Electric Circuits HL(S)20U3 208V 3-Phase heater 140°C 208V 3Ph 2 - Separated Electric Circuits Figure 6. Electrical connections of heater...
-
Page 12: Installing The Heater
Do not connect the power feed for the heater 3.6. Installing the Heater through the RCD (residual current device)/GFI See figure 7. (Ground Fault Interrupter)! Connect cables to the heater. • 3.8. Replacing the Heating Elements Place the heater and adjust the heater vertical- •... -
Page 13: Spare Parts
Figure 8. Replacing the Heating Elements Figure 9. Reset buttons for overheat protectors 4. SPARE PARTS Use only parts approved by the manufacturer! Heating element 2650 W / 240V Y10-0020 HL(S)16U1 Heating element 3500 W / 208V Y10-0006 HL(S)20U3 Overheat protector ZSK-764 Temperature sensor WX248... -
Page 14: Avertissements
LIRE ATTENTIVEMENT LES CONSIGNES D’UTILISATION AVANT LA MISE EN SERVICE DE L’APPAREIL. Avertissements Ne pas utiliser le sauna pour y faire sécher du linge sous peine de provoquer un incendie ou d’en- • dommager les pièces électriques en raison de l’humidité excessive. Se tenir éloigné... -
Page 15: Mode D'emploi
1. MODE D’EMPLOI 1.1. Mise en place des pierres du poêle poêle. L’empilement des pierres du poêle a un impact im- Aucun objet susceptible de modifier la quan- • portant sur le fonctionnement du poêle (figure 1). tité ou la direction du flux d’air qui traverse le poêle ne doit être placé... -
Page 16: Conseils Pour La Séance De Sauna
Propriétés de l’eau Effets Recommandations Concentration d’humus Couleur, goût, précipite <12 mg/l Concentration en fer Couleur, odeur, goût, précipite <0,2 mg/l Précipite Mn: <0,05 mg/l Dureté : Les substances les plus importantes sont le Ca: <100 mg/l manganèse (Mn) et la chaux, c’est-à-dire du calcium (Ca). Eau chlorée Risques sanitaires Usage interdit... -
Page 17: Le Sauna
2. LE SAUNA humidité inférieure à 11 %). 2.1. Isolation du sauna et matériaux muraux Dans un sauna chauffé électriquement, les surfaces BANCS murales massives qui accumulent la chaleur (brique, Utilisez du bois assorti. Placez les fixations en des- émail, crépi ou équivalent) doivent être suffisamment sous afin d’éviter que les utilisateurs du sauna se isolées pour permettre l’utilisation d’un poêle de puis- brûle. -
Page 18: Hygiène Du Sauna
située près du poêle à 4” (100 mm) du plancher sur les bancs. Les serviettes doivent être lavées après et une bouche d’aération haute située sur la paroi chaque utilisation. Il est conseillé de donner aux invités opposée (si possible) à 6” (150 mm) du plafond leurs propres serviettes. -
Page 19: Instructions D'installation
3. INSTRUCTIONS D’INSTALLATION 3.1. Avant l’installation Les fusibles et les câbles de raccordement • Avant d’installer le poêle, lisez soigneusement les in- respectent les réglementations valides et leurs structions d’installation (illustration 8), et vérifiez les dimensions sont conformes au tableau 2. points suivants : L’emplacement est adapté... -
Page 21: Ceinture De Protection Du Poêle
3.4.1. Centres de contrôle adaptés et bloc au-dessus du poêle (vis et clous inclus). Placer d’alimentation supplémentaires l’écriteau métallique « WARNING » à l’exté- Harvia CX30-U1-U3 rieur, sur la porte de la cabine. Vous trouverez • Harvia CX45-U1-U3 les « INSTRUCTIONS D’ENTRETIEN » à la fin •... - Page 22 HL(S)16U1 240V Poêle 1-Phase 140°C A1 A2 240V 1Ph 4 circuits électriques séparés 240V 1Ph 2 circuits électriques séparés HL(S)20U3 208V Poêle triphasé 140°C 208V 3Ph 2 circuits électriques séparés Figure 6. Connexions électriques du poêle...
- Page 23 A. Boîte de connexion B. Câble de connexion Exemple d'installation, pièces non fournies Figure 7. Ouverture du couvercle de la trappe d’entretien. Connexions du poêle. Figure 8. Remplacement des éléments de résistance. Figure 9. Réinitialiser les boutons pour les sécurités surchauffe.
-
Page 24: Pièces Détachées
4. PIÈCES DÉTACHÉES N'utiliser que des pièces approuvées par le fabricant ! Résistance 2650 W / 240V Y10-0020 HL(S)16U1 Résistance 3500 W / 208V Y10-0006 HL(S)20U3 Sécurité-surchauffe ZSK-764 Capteur de température WX248... -
Page 25: Garantie
15 jours suivant l’achat. La garantie s’applique uniquement à la première ins- tallation du produit et à l’acheteur d’origine. Harvia heater model/ Modèle de poêle Harvia Serial number/ Numéro de modèle Date of purchase/ Date d’achat Original purchaser/ Acheteur d’origine Address/ Adresse Purchased from/ Acheté... -
Page 26: Maintenance Instructions
MAINTENANCE INSTRUCTIONS INSTRUCTIONS D’ENTRETIEN 1. Use only clean water on sauna stones. Do not 1. Utilisez uniquement de l’eau propre sur les use spa or pool water as it will destroy your pierres du sauna. N’utilisez pas d’eau de spa heater.
