4.7. Installazione del comando a infrarossi
Per il montaggio, la messa in funzione e il funzionamento, seguire le
istruzioni allegate all'unità di comando. Questa supporta solo la modalità
di funzionamento "regolazione dell'intensità".
Collegamento dell'unità di potenza
L'unità di potenza del comando è posizionata sotto la panca della cabina.
Far passare la spina di rete attraverso l'apertura nel pannello posteriore verso
l'esterno e collegare i cavi come segue.
Gruppo di riscaldamento 1: Irradiatore posteriore, pannello radiante IR
(tramite interruttore)
Gruppo di riscaldamento 2: Radiatore anteriore

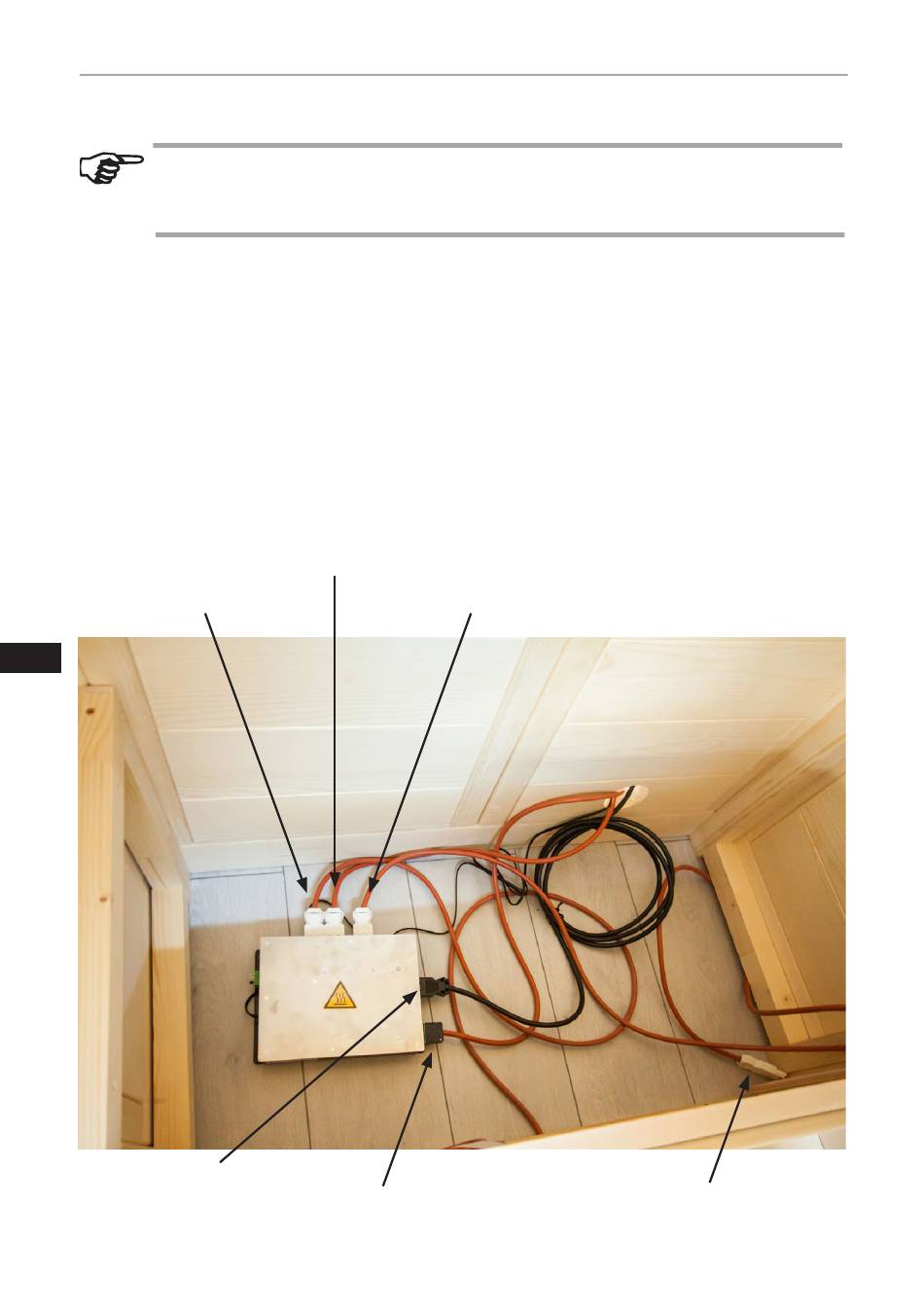

Fig. 25: Esempio di allacciamento
Irradiatore posteriore
IT
Cavo di collegamento a 230 V
Interruttore - pannello radiante
Irradiatore anteriore
LED RGBW
Interruttore - pannello radiante
