Manual de montagem e operação
4.7. Instalação do comando de infravermelhos
Para a montagem, colocação em funcionamento e operação, observe
o manual que acompanha o comando. O comando fornecido suporta
exclusivamente o modo de operação "Regulação de intensidade".
Ligação da secção de potência
A secção de potência do comando é colocada debaixo do banco da cabina.
Introduza o conector de alimentação na abertura da parede traseira até ao ex-
terior e ligue os cabos da seguinte forma.
Grupo de aquecimento 1: radiador traseiro, placa de aquecimento por IV
(através de interruptor)
Grupo de aquecimento 2: radiador frontal

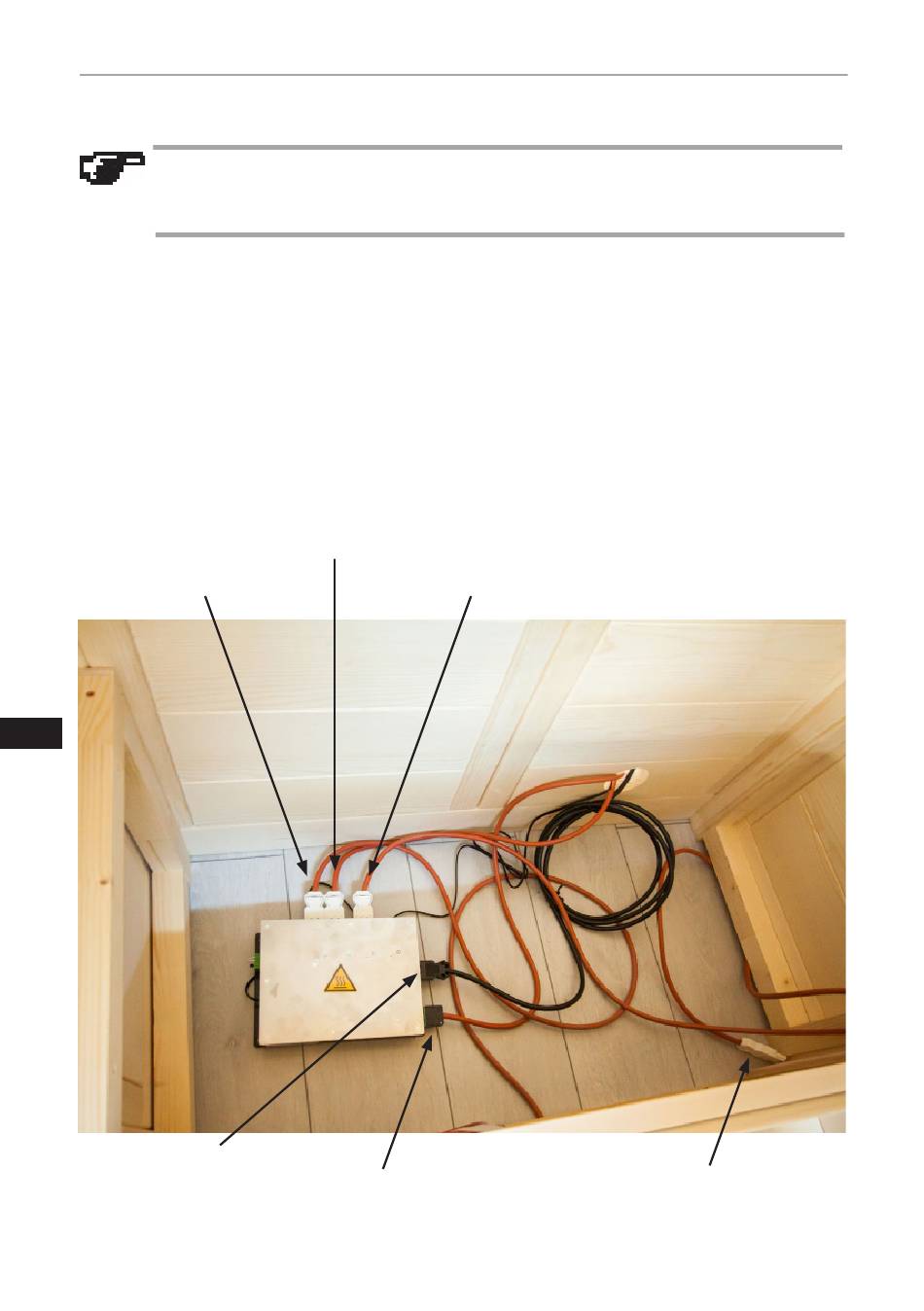

Fig. 25: Exemplo de ligação
Radiador traseiro
PT
Cabo de ligação de 230 V
Interruptor - placa de aquecimento
Radiador frontal
Barra LED
Interruptor - placa de aquecimento
Pág. 24/36
