Montage- en gebruiksaanwijzing
4.7. Installatie van de infraroodbesturing
Neem voor de montage, inbedrijfstelling en bediening de handleiding in
acht die bij de besturing wordt geleverd. Door de bijgeleverde besturing
wordt alleen de bedrijfsmodus „Intensiteitsregeling" ondersteund.
Aansluiting van de voedingseenheid
De voedingseenheid van de besturing wordt onder de bank van de cabine aan-
gebracht. Leid de netstekker door de opening in de achterwand naar buiten en
sluit de leidingen als volgt aan.
Verwarmingsgroep 1: rugstraler, IR-warmteplaat (boven schakelaar)
Verwarmingsgroep 2: frontstraler

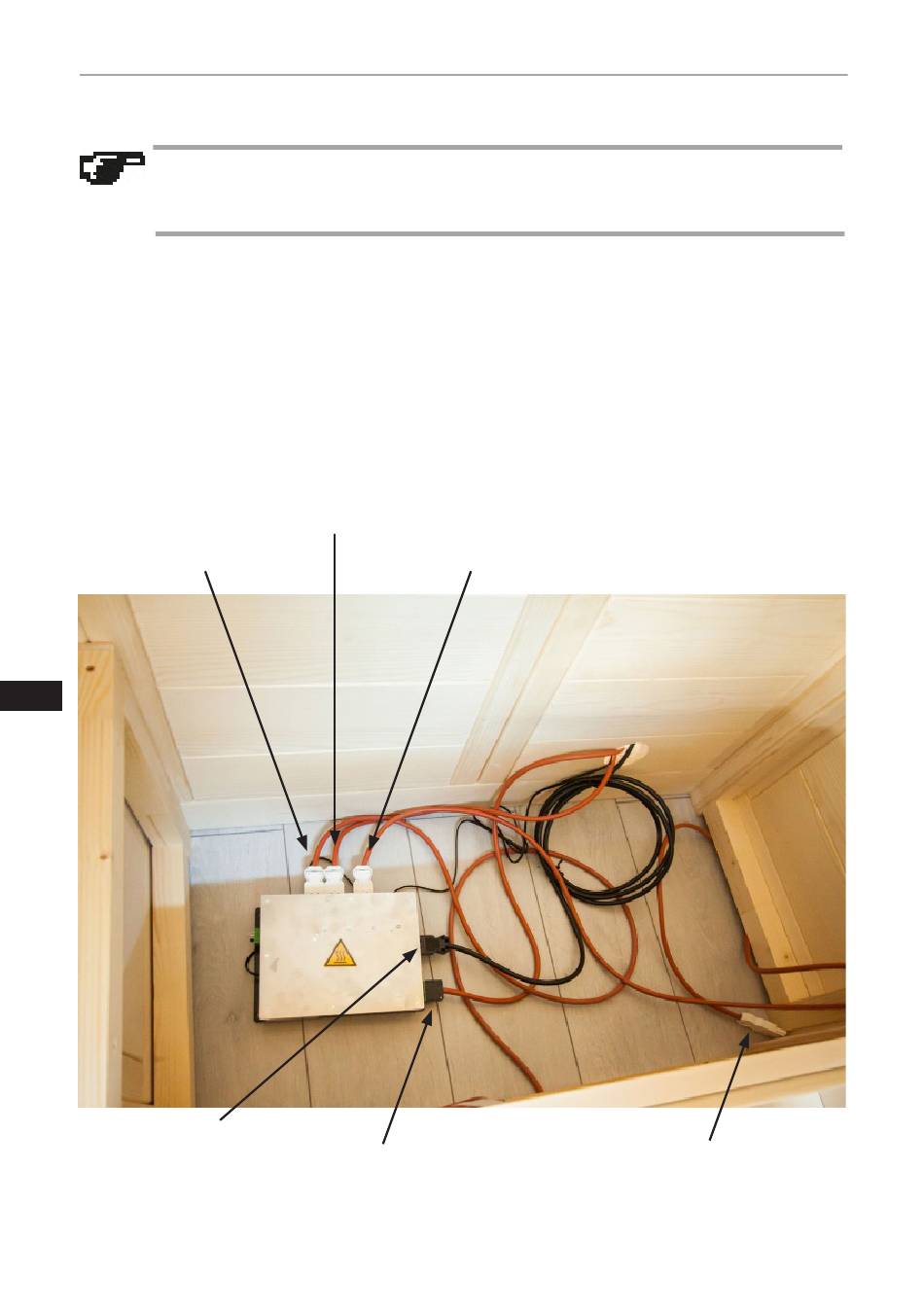

Afb. 25: Voorbeeld voor aansluiting
Rugstraler
NL
230V-aansluitkabel
Schakelaar - warmteplaat
Frontstraler
Ledlijst
Pag. 24/36
Schakelaar - warmteplaat
