Harvia MiniMy 120 Basic Instructions D'installation Et D'utilisation page 134

Istruzioni di montaggio e per l'uso
LED-SET WC4-INFRA
1-052-935
Collegamento del LED RGBW
WHITE

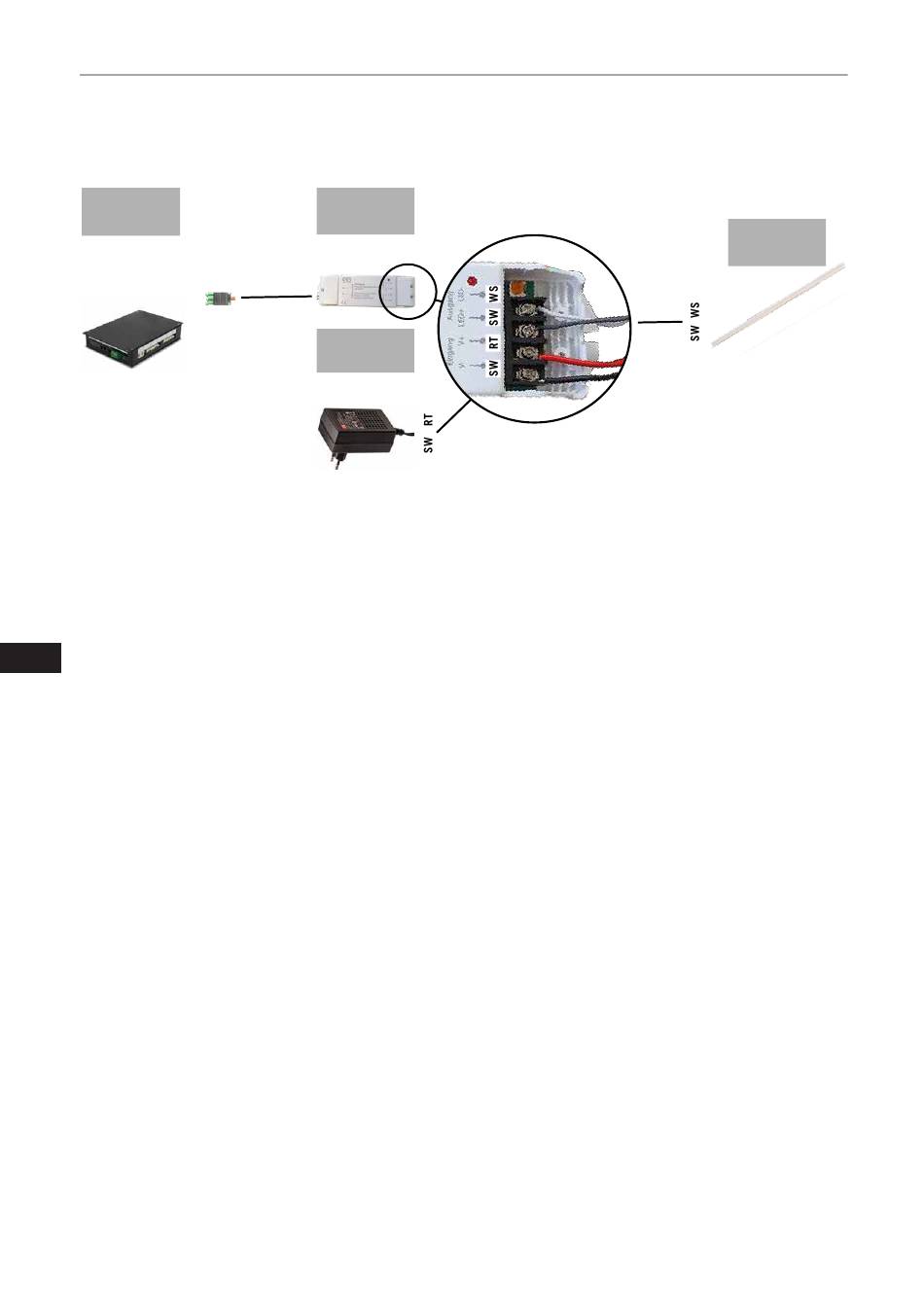

Fig. 27: Collegamento del LED RGBW al comando
WC4 Infra
Leistungsteil
Power modul
VITAMY-WC4-IRX
1-037-357
WC4-IRX-P
1-012-083
Posizionare il dimmer del LED sotto la panca. Fare passare il cavo di collega-
mento e la spina di rete attraverso l'apertura nel pannello posteriore.
COLOUR
IT
WC4 Infra
Leistungsteil
Power modul
Version 02/21
LED Dimmer
LED-PP-PWM
1-039-144
Netzteil
Power supply
LED-PWS-24-36
36 Watt
+ +
Funk Fern-
bedienung
Remote unit
1Zone
LR-1Z
1-051-771
NEUE ANSCHLÜSSE
NEW CONNECTIONS
LED Dimmer
+ +
Funk RGBW
Treiber CV
Remote RGBW
driver CV
LC-CV-VP
1-051-767
Funk RGBW
Treiber CV
Remote RGBW
driver CV
P. 26/36
LED RGBW
1Zone
LED RGBW
Netzteil
Power supply
Ident-Nr. ST-M-00001-00
