Montage- und Gebrauchsanweisung

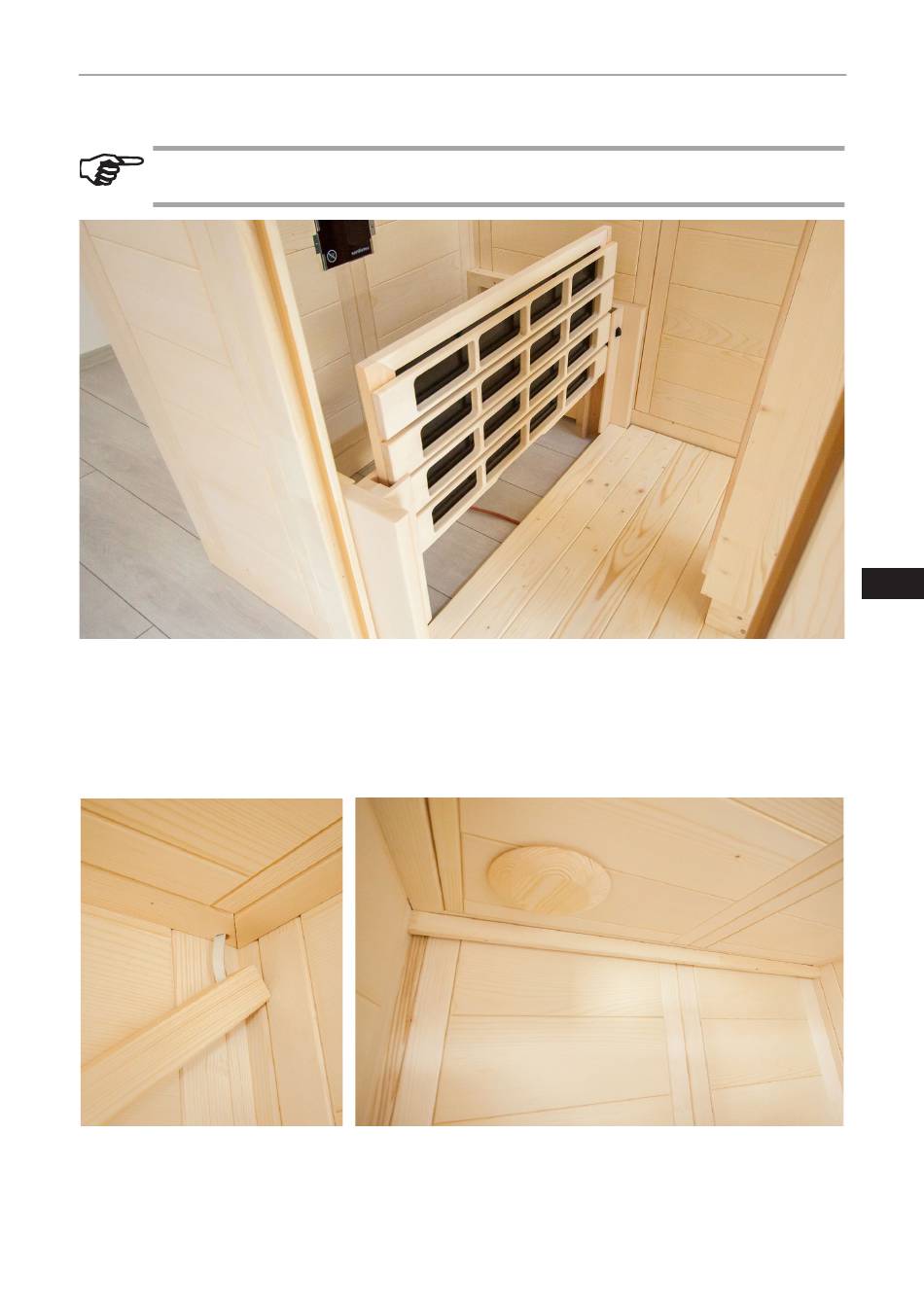

Abb. 23: Einsetzen der IR-Wärmeplatte
Achten Sie beim Einsetzen der IR-Wärmeplatte auf die Kabel der Schalter,
diese dürfen nicht eingeklemmt oder beschädigt werden.
Setzen Sie die IR-Wärmeplatte in die U-Leisten ein. Die Ausnehmung dient zur
Durchführung der Leitung des Frontstrahles.
4.6. Montage der LED-Leiste
Abb. 24: LED-Leiste fixieren
Schrauben 3 Stk: 3,5 x 50 mm
Schrauben Sie die LED Abdeckleiste von oben fest (vorgebohrt)
S. 23/36
DE
