Paramétrage/Adressage
5.5 Configurer une topologie
Exemple de topologie
L'exemple ci-dessous montre la combinaison de différentes topologies.
Repère Signification
① S7-1500 comme contrôleur IO
② S7-300 comme contrôleur IO
③ Industrial WLAN avec SCALANCE W
④ SCALANCE X 307‑3 avec 7 ports électriques et 3 ports optiques
⑤ ET 200SP avec switch intégré à 2 ports
⑥ SCALANCE X 204 avec 4 ports électriques
⑦ PROFINET/Industrial Ethernet
⑧ IE/PB-Link PN IO
⑨ PROFIBUS DP
⑩ ET 200S avec 2 ports optiques
Topologie en étoile
Topologie linéaire
La combinaison de topologies de forme différente donne une topologie arborescente.

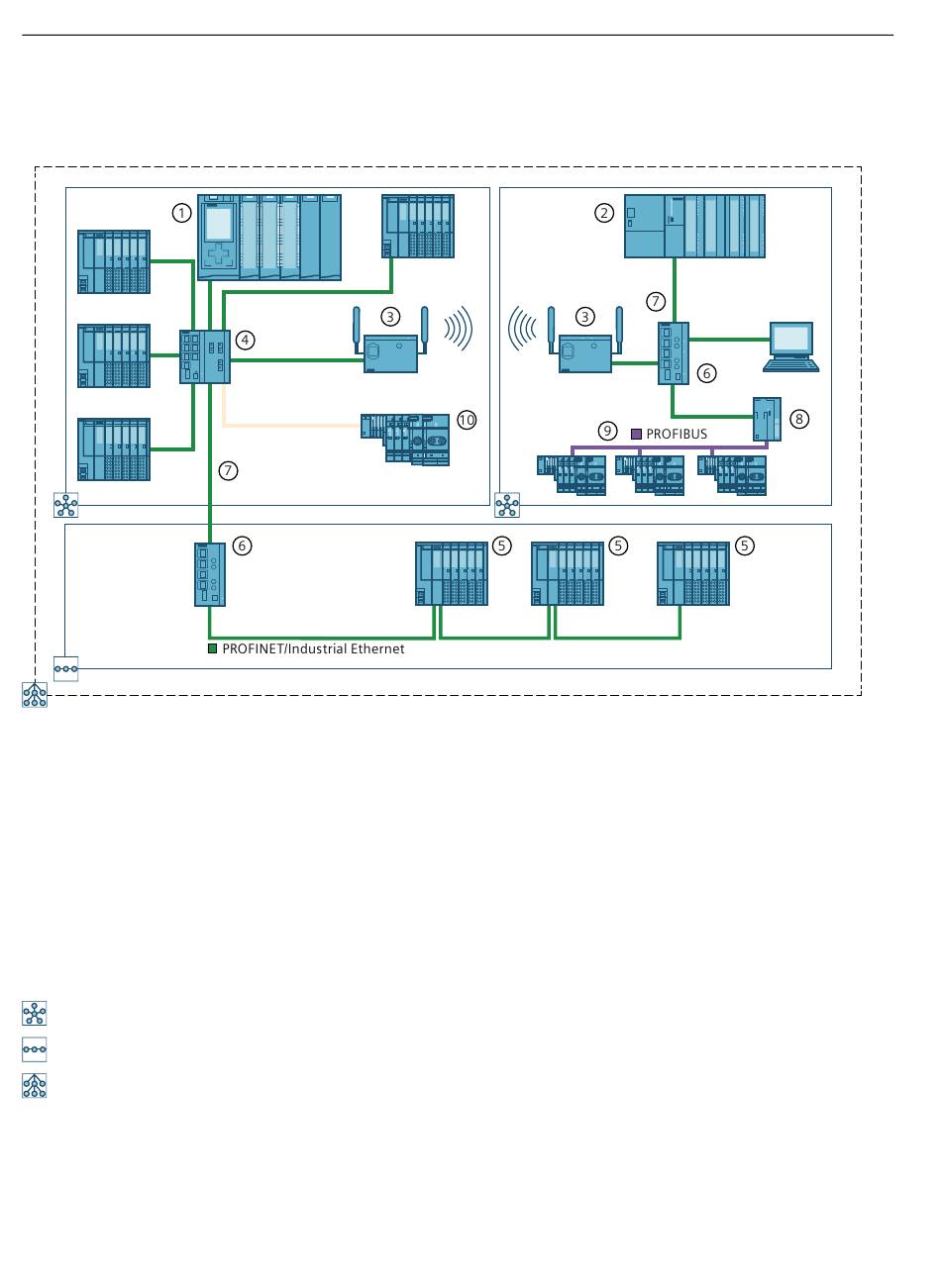

Figure 4-303 Topologie combinée
