Paramétrage/Adressage
5.5 Configurer une topologie
Zone graphique
Les appareils PROFINET ainsi que les ports correspondants et les connexions de port
s'affichent dans la zone graphique de la vue topologique. Vous pouvez ajouter d'autres
appareils PROFINET ici.

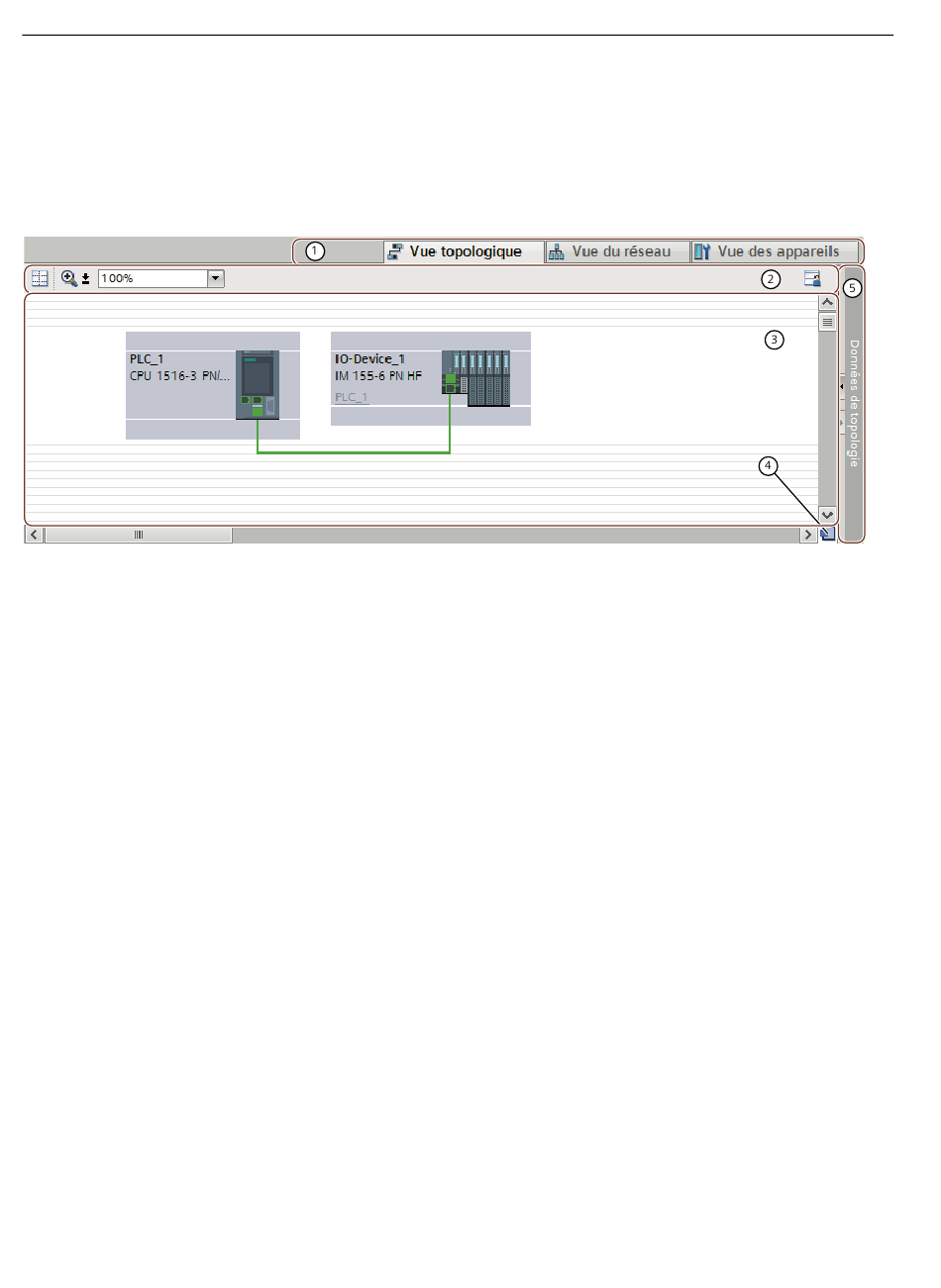

La figure suivante montre la zone graphique de la vue topologique.
①
Commutateur Vue des appareils/vue du réseau/vue topologique
②
Barre d'outils
③
Zone graphique de la vue topologique
④
Navigation générale
⑤
Commutateur permettant de passer à la zone tabellaire de la vue topologique
Figure 4-304 Zone graphique de la vue topologique
Navigation générale
Cliquez avec la souris dans la navigation générale pour obtenir une vue générale des objets
créés dans la zone graphique. En maintenant la touche de la souris enfoncée dans la
navigation générale, vous pouvez naviguer rapidement vers les objets souhaités et les
afficher dans la zone graphique.
