• L'interface du partenaire de communication est reliée aux deux CPU par la même interface
respectivement (X2, par exemple).
• L'adresse IP système pour les interfaces du système S7-1500R/H est activée.
Communication via les adresses IP système X2 et X3
Si les CPU du système redondant S7‑1500R/H ont deux ou trois interfaces PROFINET,
privilégiez l'interface PROFINET X2 ou X3 pour la communication avec les autres appareils.
La figure suivante présente une configuration dans laquelle les partenaires de communication
sont reliés aux CPU du système redondant S7‑1500R/H par leur interface PROFINET X2
respective.
①
②
③

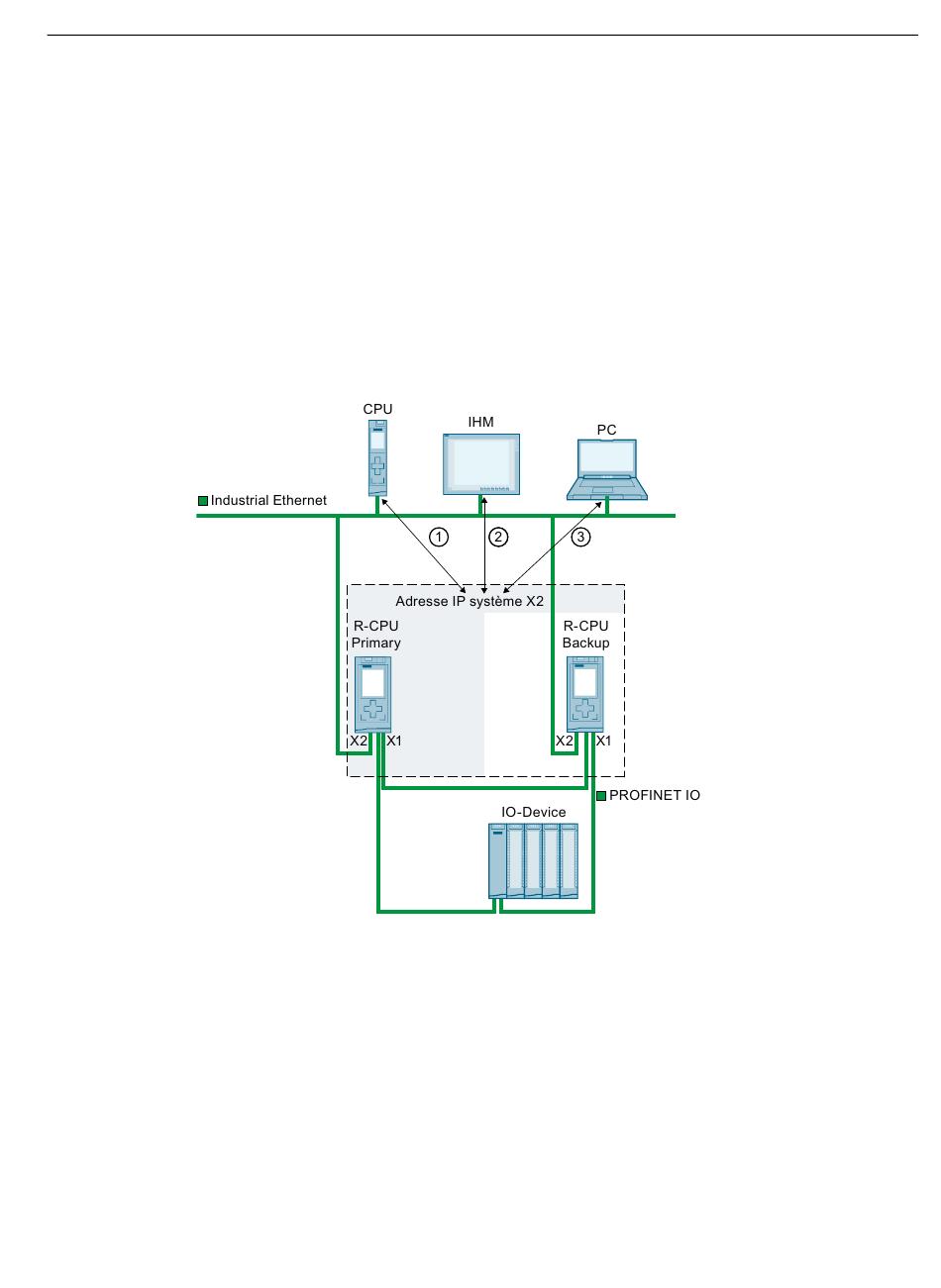

Figure 4-264 Exemple : Communication du système redondant S7-1515R via l'adresse IP système X2
Communication
Description fonctionnelle, 11/2024, A5E03735816-AM
Open User Communication entre une autre CPU et le système redondant S7-1500R
Communication IHM avec le système redondant S7-1500R
Open User Communication entre le système redondant S7-1500R et un PC
Communication avec le système redondant S7-1500R/H
16.1 Adresses IP système pour les CPU R/H
