Communication avec le système redondant S7-1500R/H
16.2 Adresses IP système pour les processeurs de communication
3. Dans la zone "Affecter l'interface [W1]", sélectionnez le CP requis dans la liste de sélection
"Sélectionner le module de communication".
Un message d'avertissement signalant les risques possibles de ce paramétrage s'affiche
après la sélection. Si vous confirmez le message d'avertissement, les configurations
possibles de l'interface virtuelle W1 s'affichent.
4. Naviguez jusqu'à "Protocole Internet version 4 (IPv4)".
5. Appliquez la configuration proposée ou attribuez une nouvelle adresse IP.
6. Naviguez jusqu'à l'option "Adresse IP système pour la communication commutée".
7. Cochez la case "Activer l'adresse IP système pour la communication commutée".
8. Appliquez la configuration proposée ou attribuez une nouvelle adresse IP système (et une
adresse MAC virtuelle).
9. La CPU R/H sur le profilé support 1 applique automatiquement les paramétrages.

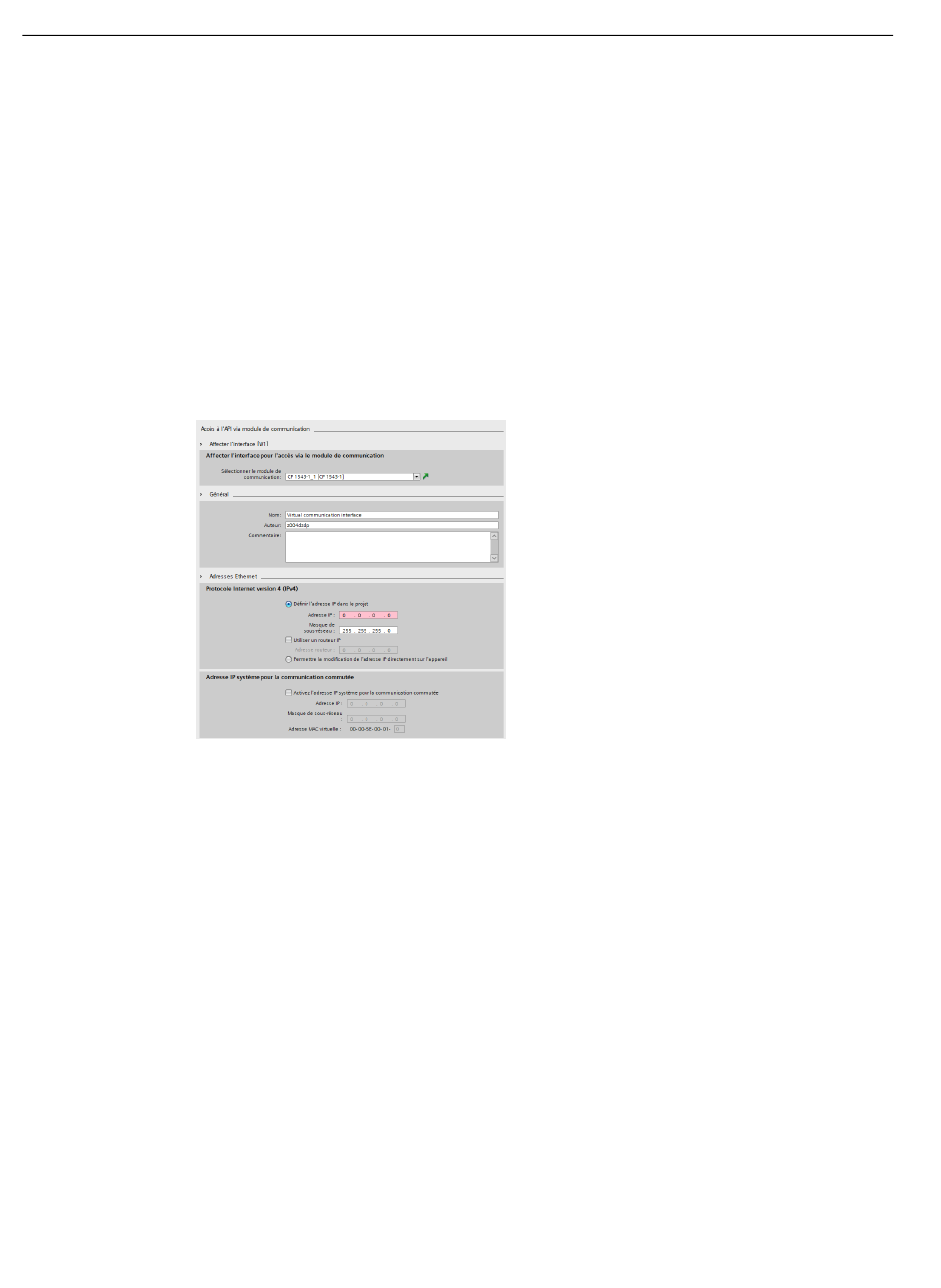

Figure 4-271 Configuration de l'adresse IP système de W1
Résultat : Vous avez affecté un CP 1543-1 à l'interface virtuelle W1 et configuré l'adresse
d'appareil/adresse IP système.
