Communication OPC UA
11.3 Utilisation de la CPU S7-1500 comme serveur OPC UA
11.3.2
Options d'accès aux données du serveur OPC UA
11.3.2.1
Accès client et accès locaux au serveur OPC UA
Un serveur OPC UA met de nombreuses informations à la disposition de clients OPC UA dans
un réseau. Le paragraphe suivant décrit comment les variables CPU (variables API et éléments
de DB) peuvent être mises à disposition dans la plage d'adresses du serveur OPC UA.
Mise à disposition de variables CPU via des interfaces serveur dans la plage d'adresses OPC UA
La méthode la plus simple consiste à reprendre automatiquement les variables CPU dans la
plage d'adresses du serveur OPC UA :
• Activez l'interface serveur SIMATIC standard dans les propriétés OPC UA de la CPU.
Toutes les variables CPU validées pour OPC UA sont alors aussi automatiquement
présentes dans la plage d'adresses OPC UA sous le nom de la CPU.

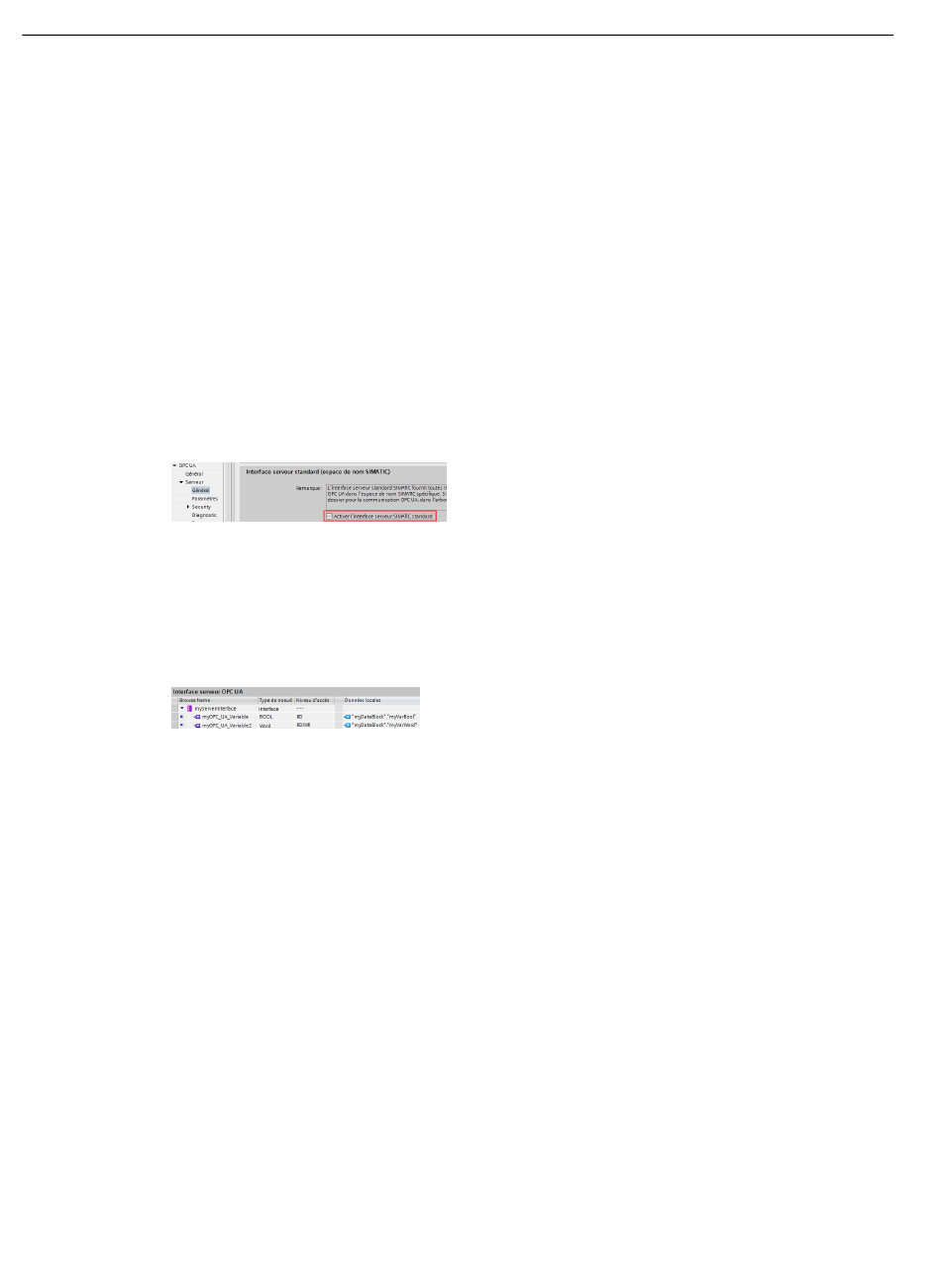

Figure 4-161 Interface serveur SIMATIC standard du serveur OPC UA
L'utilisation d'interfaces serveur OPC UA est plus flexible et plus claire. Vous configurez les
interfaces serveur dans le navigateur du projet (sous la CPU, dossier "Communication
OPC UA"). Des interfaces serveur OPC UA personnalisées vous permettent d'affecter
facilement des variables OPC UA et des variables CPU (données locales) ("Mapping").
Figure 4-162 Interface serveur personnalisée avec variables CPU mappées
L'échange de données entre un client OPC UA et un serveur OPC UA est illustré clairement
dans l'exemple suivant de deux CPU S7‑1500.
230
Description fonctionnelle, 11/2024, A5E03735816-AM
