Communication avec le système redondant S7-1500R/H
16.1 Adresses IP système pour les CPU R/H
Vous trouverez plus d'informations sur les scénarios de configuration avec des commutateurs
Y dans le manuel système Système redondant S7-1500R/H
(https://support.industry.siemens.com/cs/ww/fr/view/109754833).
IP‑Forwarding via les adresses IP système
si vous utilisez les adresses IP système comme passerelle/route par défaut pour les routes IP
par le système redondant S7‑1500R/H, des paquets IP sont transmis, même en cas de
défaillance d'une CPU.

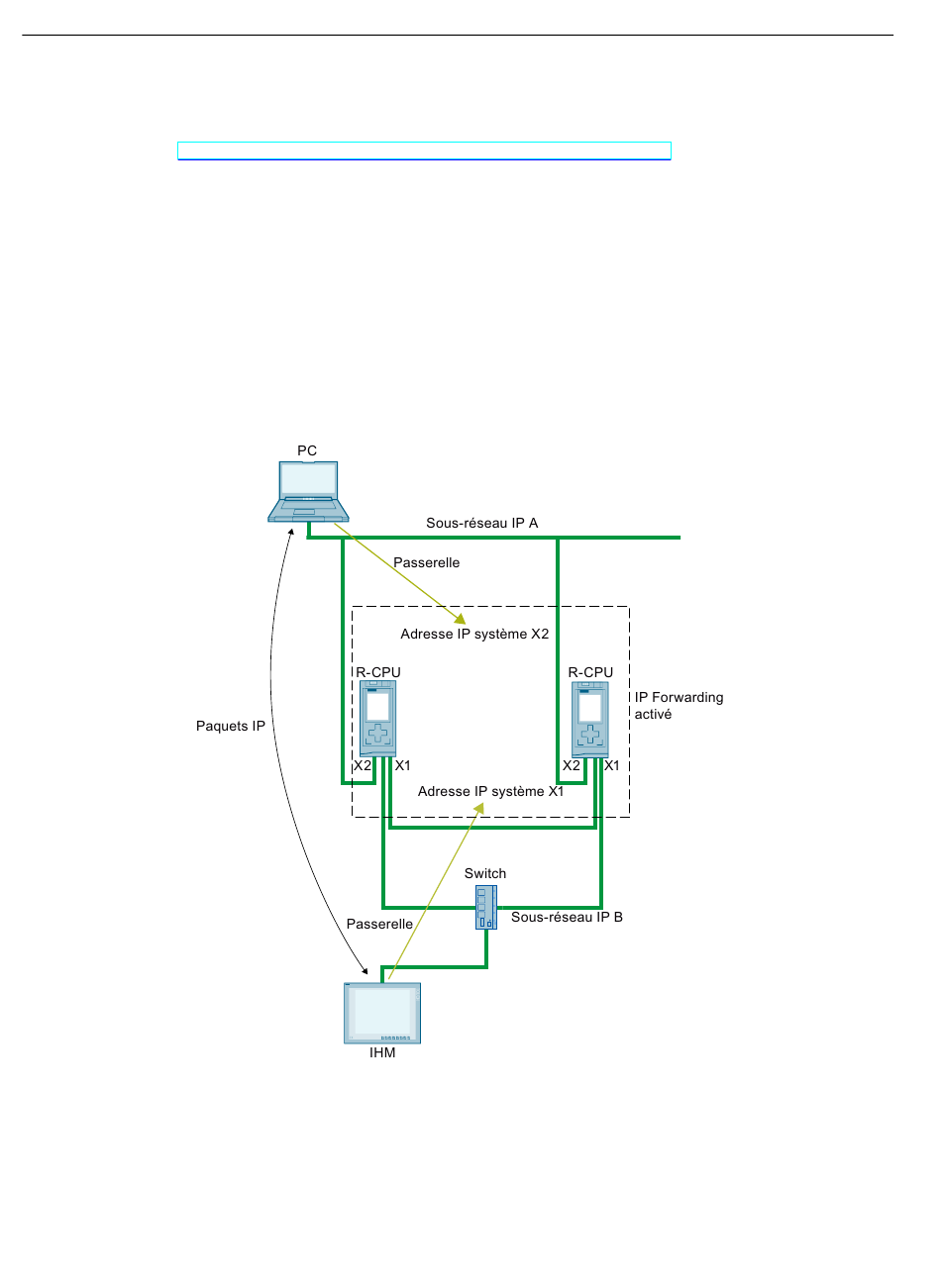

Dans la figure suivante, le PC est connecté aux deux interfaces X2 des CPU S7-1500R.
L'adresse IP système X2 est entrée comme passerelle dans le PC pour la route vers l'appareil
IHM. L'appareil IHM est raccordé via un commutateur à l'anneau PROFINET du système
redondant S7-1500. L'adresse IP système X1 est configurée comme routeur dans l'appareil
IHM.
Figure 4-267 Exemple : IP‑Forwarding via les adresses IP système
