Communication avec le système redondant S7-1500R/H
16.2 Adresses IP système pour les processeurs de communication
Communication via l'adresse IP système de W1

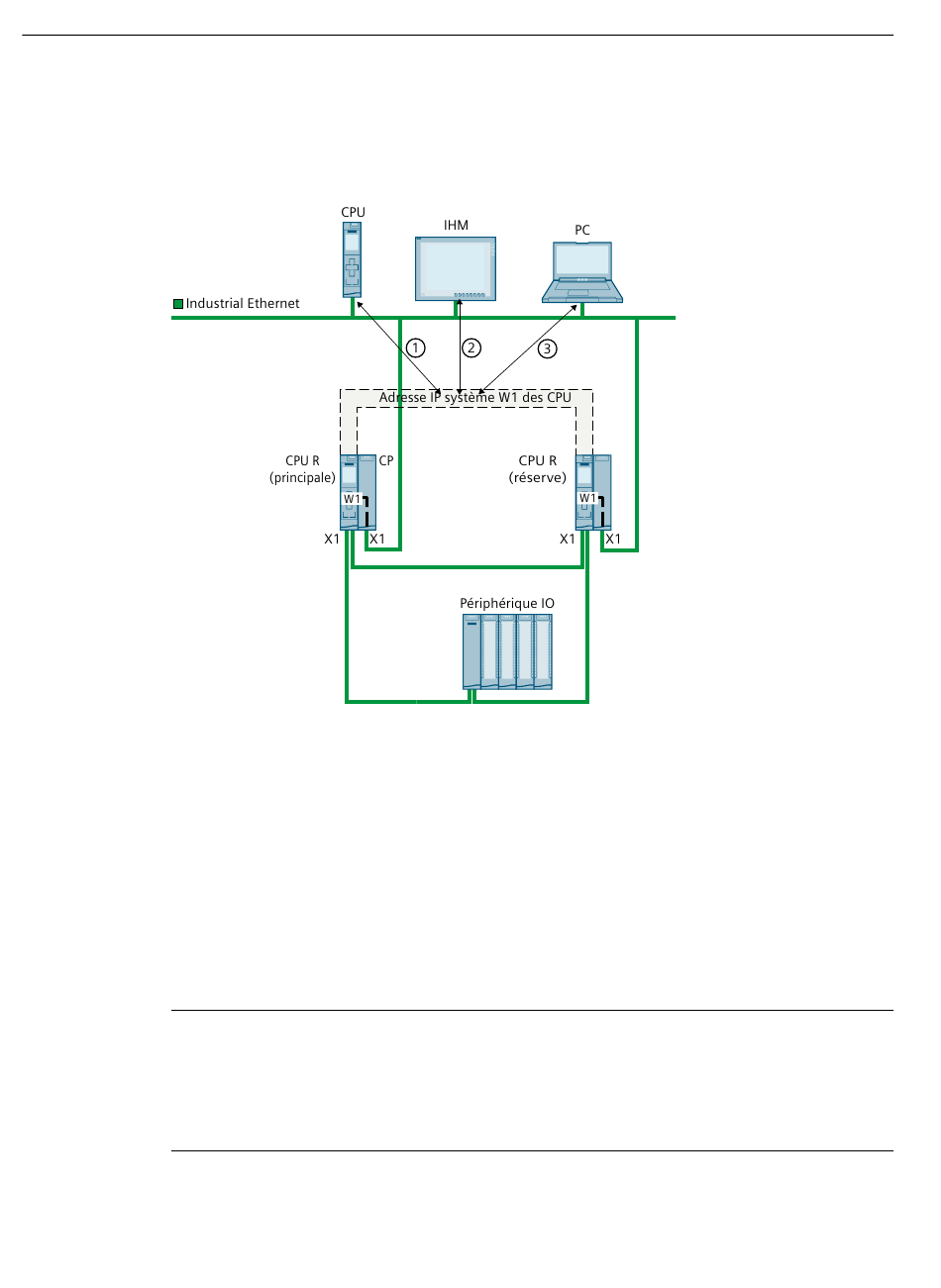

La figure ci-dessous montre la configuration d'un système redondant S7‑1513R auquel des CP
ont été ajoutés. Les partenaires de communication communiquent avec le système
redondant via l'adresse IP système affectée de W1.
①
②
③
Figure 4-269 Exemple : Communication du système redondant S7‑1513R via l'adresse IP système
affectée de W1
IP‑Forwarding via les adresses IP système
Si vous utilisez les adresses IP système comme passerelle/route par défaut pour les routes IP
par le système redondant S7‑1500R, des paquets IP sont transmis, même en cas de
défaillance d'un CP.
REMARQUE
Commutation CPU principale - CPU réserve pour les systèmes S7-1500H avec bus interne
actif
Si une défaillance d'un CP se produit dans un système S7-1500H avec bus interne actif,
aucune commutation CPU principale - CPU réserve n'a lieu. Dans ce cas, configurez si
nécessaire la commutation CPU principale - CPU réserve dans votre programme utilisateur.
Dans la figure suivante, le PC est connecté aux deux interfaces X1 des CP 1543-1. L'adresse IP
système affectée de W1 est entrée comme routeur dans le PC pour la route vers l'appareil
438
Communication entre le système redondant S7-1500R et une autre CPU
Communication IHM avec le système redondant S7-1500R
Communication entre le système redondant S7-1500R et un PC
Description fonctionnelle, 11/2024, A5E03735816-AM
