Ressources de liaison
14.2 Affectation de ressources de liaison
14.2
Affectation de ressources de liaison
Vue d'ensemble - Affectation des ressources de liaison
La figure ci-après montre comment les diverses liaisons utilisent les ressources du S7-1500.
①
②
③
④
⑤
⑥
⑦

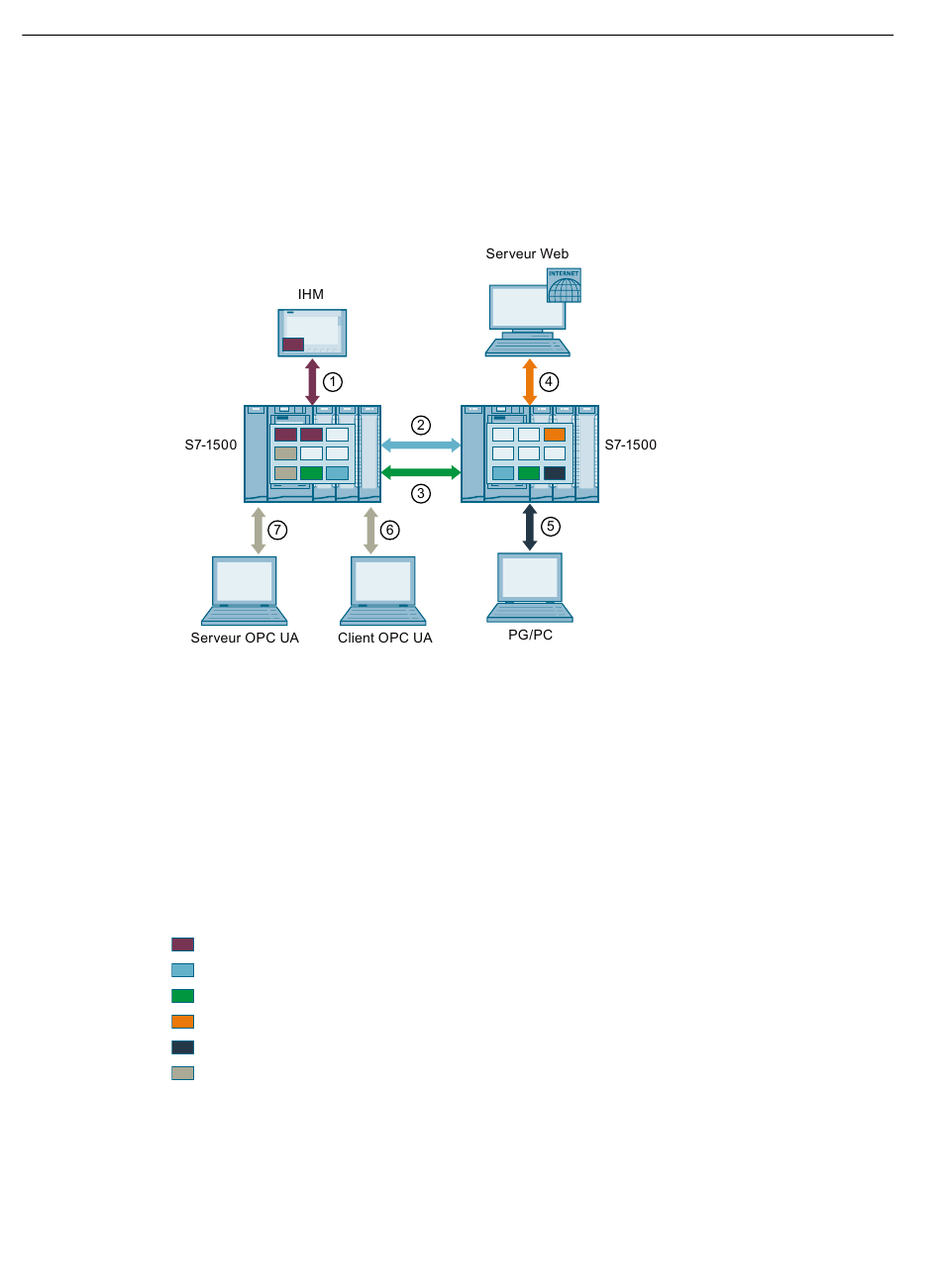

Figure 4-256 Utilisation de ressources de liaison
418
Communication IHM : voir ci-dessous
Open User Communication : les liaisons de l'Open User Communication utilisent une ressource
de liaison sur chaque nœud d'extrémité.
Communication S7 : les liaisons de la communication S7 utilisent une ressource de liaison sur
chaque nœud d'extrémité.
Communication Web : la liaison au serveur Web utilise sur la station au moins une ressource de
liaison. Le nombre de liaisons utilisées dépend du navigateur.
Communication PG : la liaison PG de la station utilise une ressource de liaison.
Communication client/serveur OPC UA : pour l'occupation des ressources de liaison du serveur,
voir ci-dessous
Communication client/serveur OPC UA : pour l'occupation des ressources de liaison du client,
voir ci-dessous
Ressource de liaison pour la communication IHM
Ressource de liaison pour l'Open User Communication
Ressource de liaison pour la communication S7
Ressource de liaison pour la communication Web
Ressource de liaison pour la communication PG
Ressource de liaison pour la communication client/serveur OPC UA
Description fonctionnelle, 11/2024, A5E03735816-AM
