Raccordement
4.1

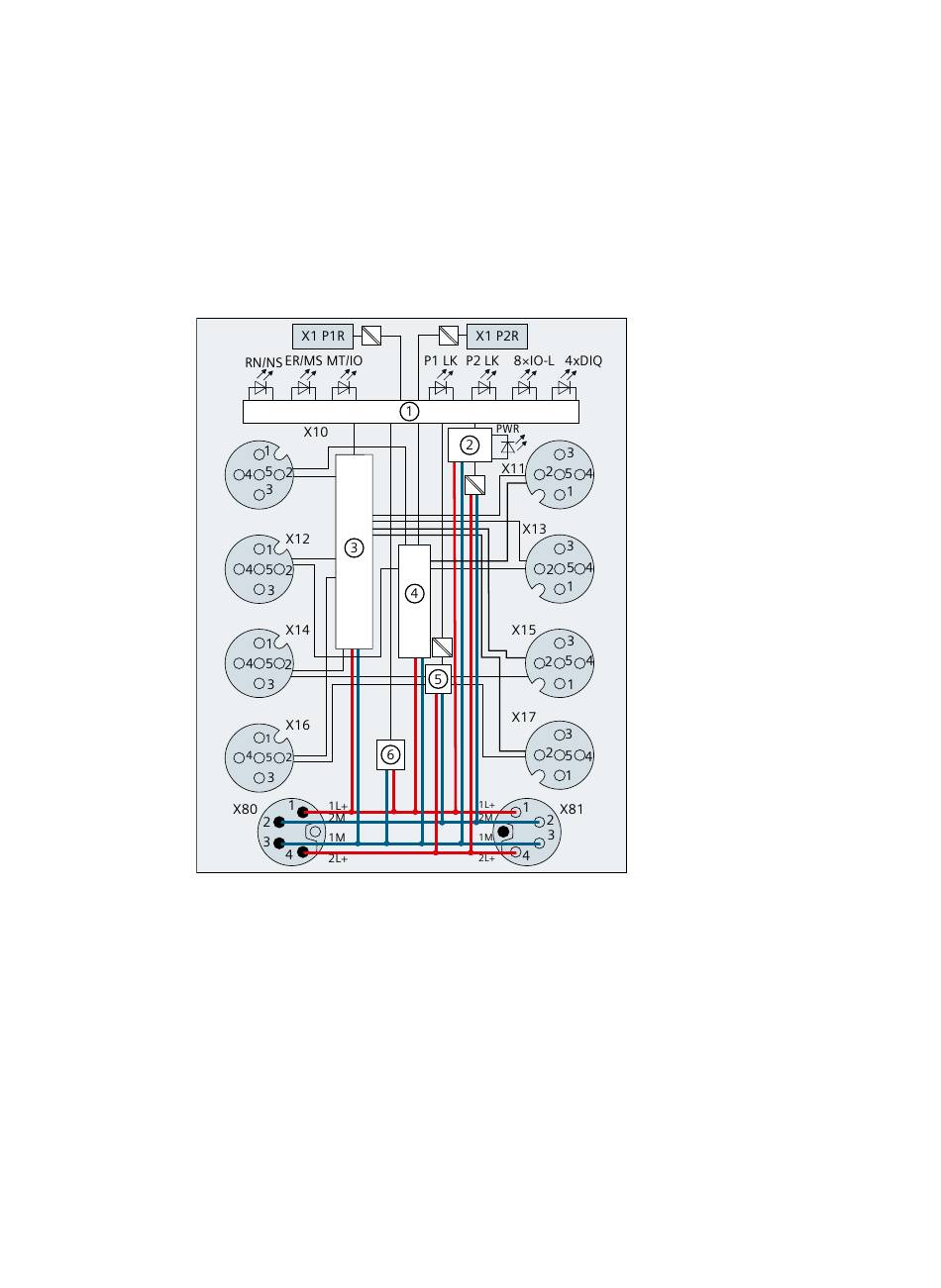

Schéma de branchement et de principe
La figure suivante montre un exemple de connecteurs et composants du périphérique.
①
②
③
④
⑤
⑥
X80
X81
X10 - X13
Module de communication CM 8x IO-Link + DIQ 4x24VDC 8xM12 (6ES7148-7JH00-0BB0)
Manuel, 02/2025, A5E53131672-AA
Coupleur de bus avec commutateur
2 ports intégré
Surveillance
Circuit IO-Link (1L+, 1M
)
1
Circuit DIQ (1L+, 1M
)
1
Alimentation supplémentaire (2U
Tension d'alimentation interne
Arrivée de la tension d'alimentation
et de charge
Raccordement en chaînage de la ten
sion d'alimentation et de charge
Port IO-Link classe A + DIQ
1L+
Tension d'alimentation 1L+ (non
commutée)
1M
Masse 1M (non commutée)
2L+
Tension de charge 2L+ (commutée)
2M
Masse 2M (commutée)
)
RN/NS
LED RUN/état du réseau
a
ER/MS
LED ERROR/état du module
MT/IO
LED MAINT/état IO
P1 LK
LED du port LINK 1
P2 LK
LED du port de LINK 2
