Raccordement du blindage de câble via d'autres composants
Pour le raccordement du blindage à des appareils qui ne possèdent pas de bornes de blindage
spécifiques, les versions suivantes ont fait leurs preuves dans la pratique.
Règle
Prenez garde aux points suivants lors du traitement du blindage :
• utilisez des brides métalliques pour la fixation des tresses de blindage des câbles. Les
brides doivent largement enserrer le blindage et établir de bons contacts.
• Montez le blindage directement sur un rail de blindage après l'entrée du câble dans
l'armoire. Si vous prolongez le blindage jusqu'au module, ne remontez pas le blindage
précédent le module, sans quoi des boucles de terres apparaîtront !
La figure suivante montre les versions utilisées de fixations du blindage.

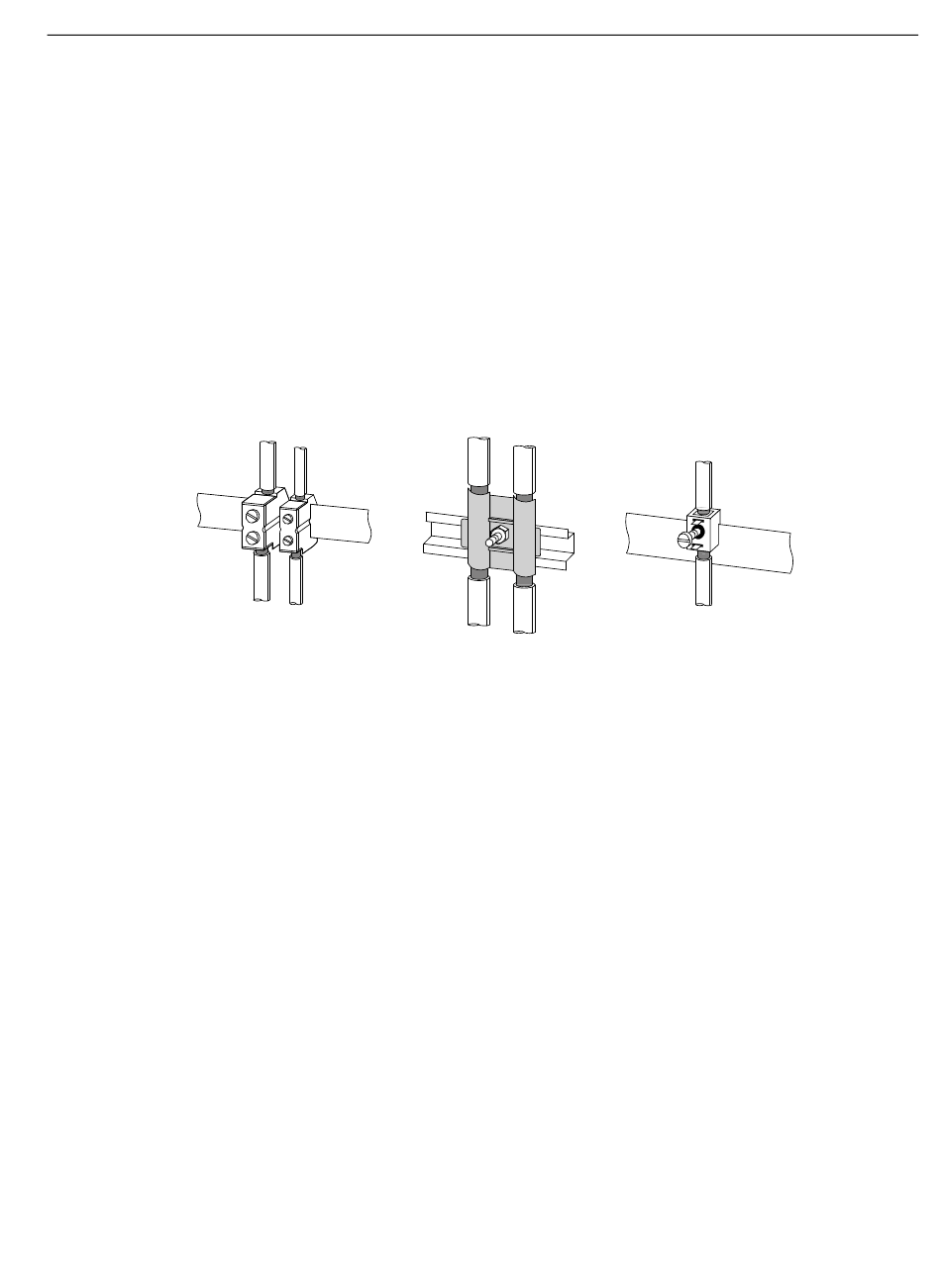

Figure 4-498 Blindages de câbles
Montage sans perturbation des automates
Description fonctionnelle, 06/2014, A5E03461487-AB
4.5 Raccordement du blindage de câble via d'autres composants
Blindage des câbles
