Raccordement du blindage avec mise à la terre unilatérale capacitive
S'il vous est impossible de poser une équipotentialité (p. ex. dans le cas d'installations
étendues), effectuez une mise à la terre capacitative de l'un des côtés de votre blindage. Dans
ce cas, seules les perturbations à haute fréquence sont réduites.

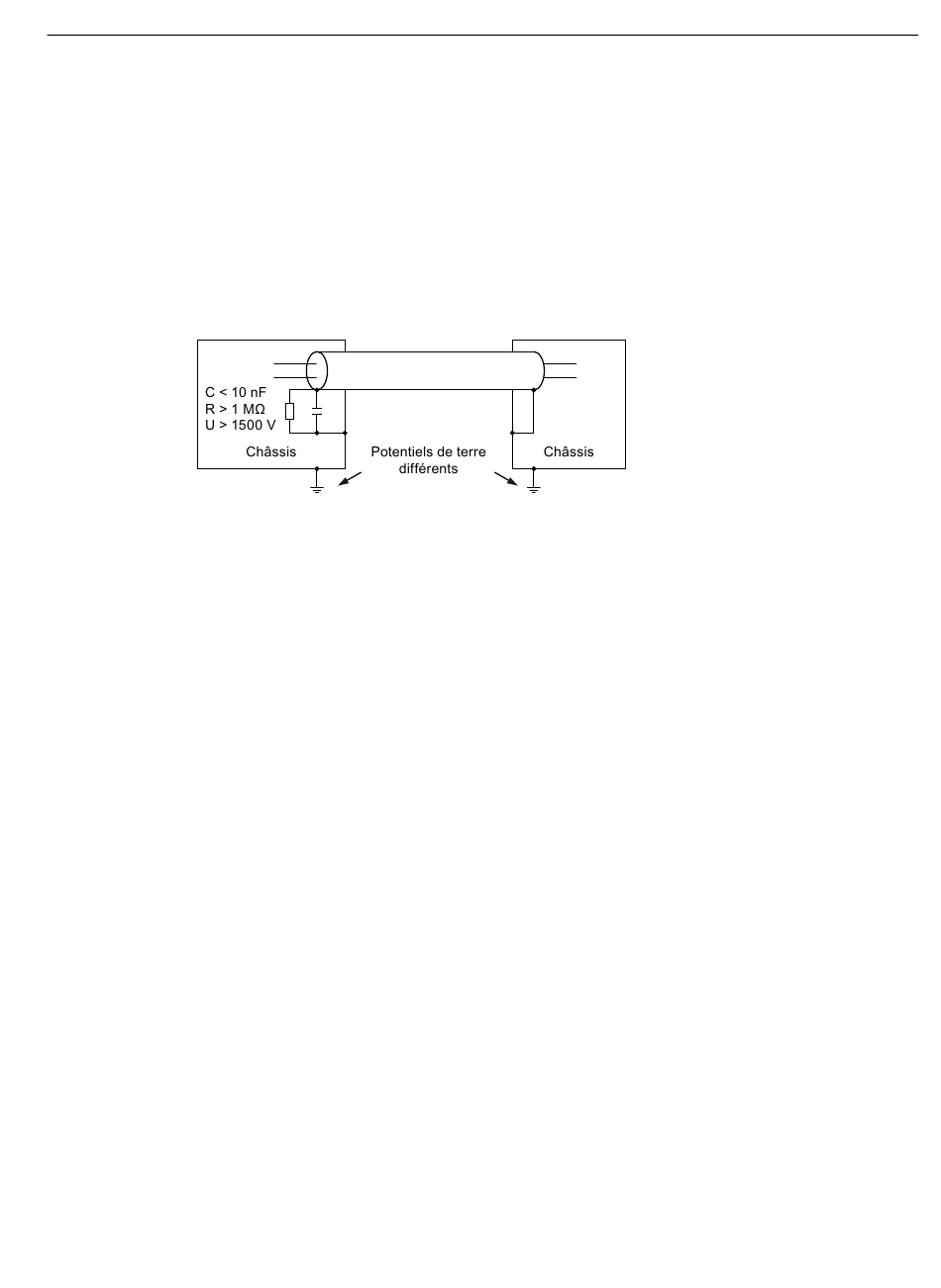

La figure suivante illustre la mise à la terre capacitive d'un blindage de câble. Les valeurs
indiquées dans cette figure sont des valeurs indicatives et elles dépendent du système utilisé.
La capacité dévie les perturbations à haute fréquence. Cette capacité produit une impédance
élevée pour la fréquence du réseau (50 ou 60 Hz) et empêche ainsi des courants de
compensation via le câblage. Une résistance à impédance élevée commutée en parallèle
empêche le rechargement de la capacité avec une tension continue.
Figure 4-493 Mise à la terre capacitive du câblage
Montage sans perturbation des automates
Description fonctionnelle, 06/2014, A5E03461487-AB
Blindage des câbles
15
