Bases de la compatibilité électromagnétique
2.1
Vue d'ensemble des nuisances possibles
Introduction
Les produits SIMATIC et leurs composants ont été développés pour une utilisation dans un
environnement industriel et satisfont aux exigences légales en matière de CEM (CEM -
Compatibilité électromagnétique). Avant d'installer votre automate, vous devez toutefois
effectuer une planification CEM afin de détecter les sources de perturbations éventuelles et
de les intégrer dans vos observations.
Compatibilité électromagnétique
La compatibilité électromagnétique décrit la capacité d'un appareil électrique à fonctionner
correctement dans son environnement électromagnétique prédéfini. Ni l'environnement, ni
l'appareil électrique ne sont ici influencés de manière non autorisée.
Nuisances possibles
Les perturbations électromagnétiques se répercutent de différentes manières dans le système
d'automatisation. Les perturbations les plus importantes et leurs origines sont énumérées ci-
après :
• Champs électromagnétiques qui influent directement sur le système
• Perturbations couplées via des signaux de bus (p. ex. PROFINET)
• Perturbations avec une influence par le câblage de processus
• Perturbations qui arrivent dans le système via l'alimentation et/ou la terre de protection
La figure suivante indique les origines possibles des perturbations électromagnétiques.

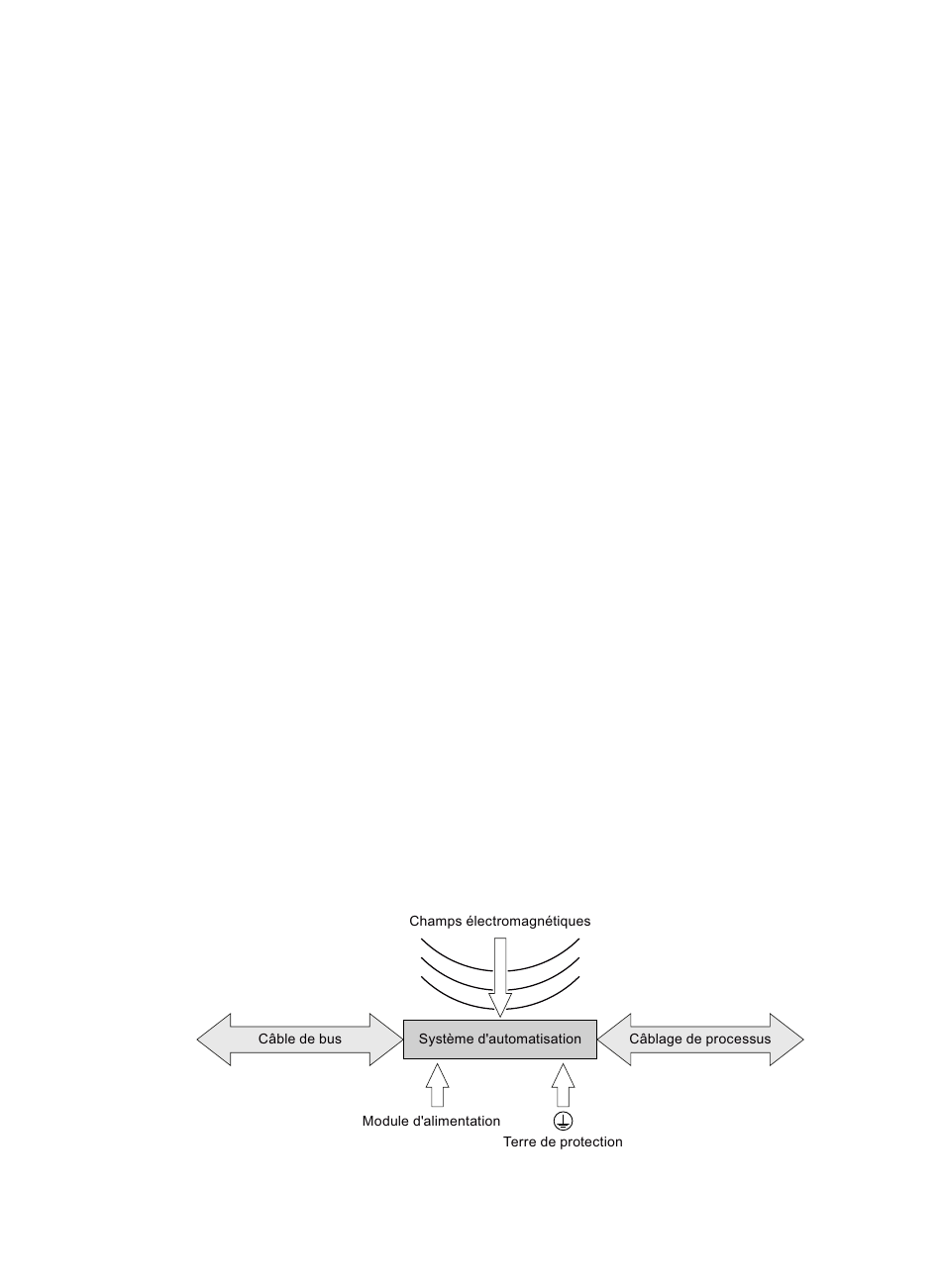

Figure 4-490 Nuisances électromagnétiques
Montage sans perturbation des automates
