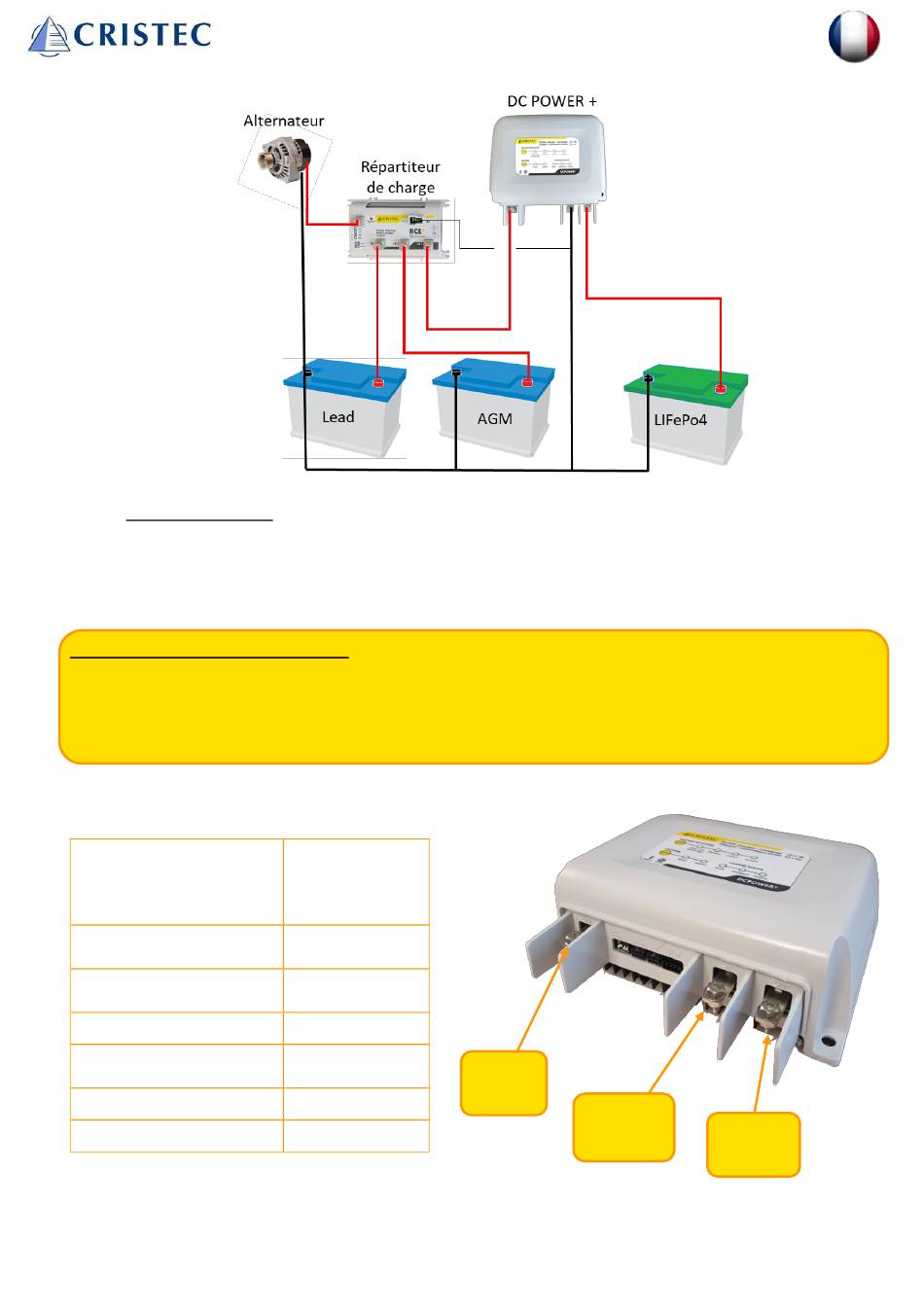

3.3.1 I
NSTALLATION TYPIQUE
3.3.2 Cable de liaison DC
Déconnectez les batteries avant tout câblage et raccordement du connecteur.
Vérifier impérativement la compatibilité de tension, de courant et la configuration en fonction du type de
batteries raccordé avant toute mise sous tension.
Vérification de la tension de charge
Avant raccordement des batteries au convertisseur / chargeur, il est impératif de vérifier leur polarité.
Vérifier également la tension des batteries à l'aide d'un voltmètre étalonné. Une valeur trop basse de
tension sur certains types de batteries peut refléter une dégradation irréversible de celles-ci et donc une
impossibilité de recharge. Toute dégradation suite à un défaut de raccordement sera exclue de la garantie.
Jusqu'à 3 mètres, les câbles de liaison batteries doivent être obligatoirement de section supérieure ou
égale aux valeurs indiquées dans le tableau ci-dessous :
Câble
0V commun (Sortie
+12V ou Entrée +12V)
0V commun (autres
tensions)
Entrée +12V
Entrée +24V +36V
+48V
Sortie +12V
Sortie +24V +36V +48V
Le type de câble (H07-VK, MX, etc.) devra être défini par l'installateur en fonction du type d'application
et des normes applicables. La connexion est réalisée en reliant les cosses aux trois tiges filetées.
:
Section des
câbles de
liaison
batteries
25mm²
10mm²
25mm²
10mm²
25mm²
10mm²
Entrée
DC
0V
commun
Sortie
DC
33
