2.9 Dimensions et raccordements
696
3
2

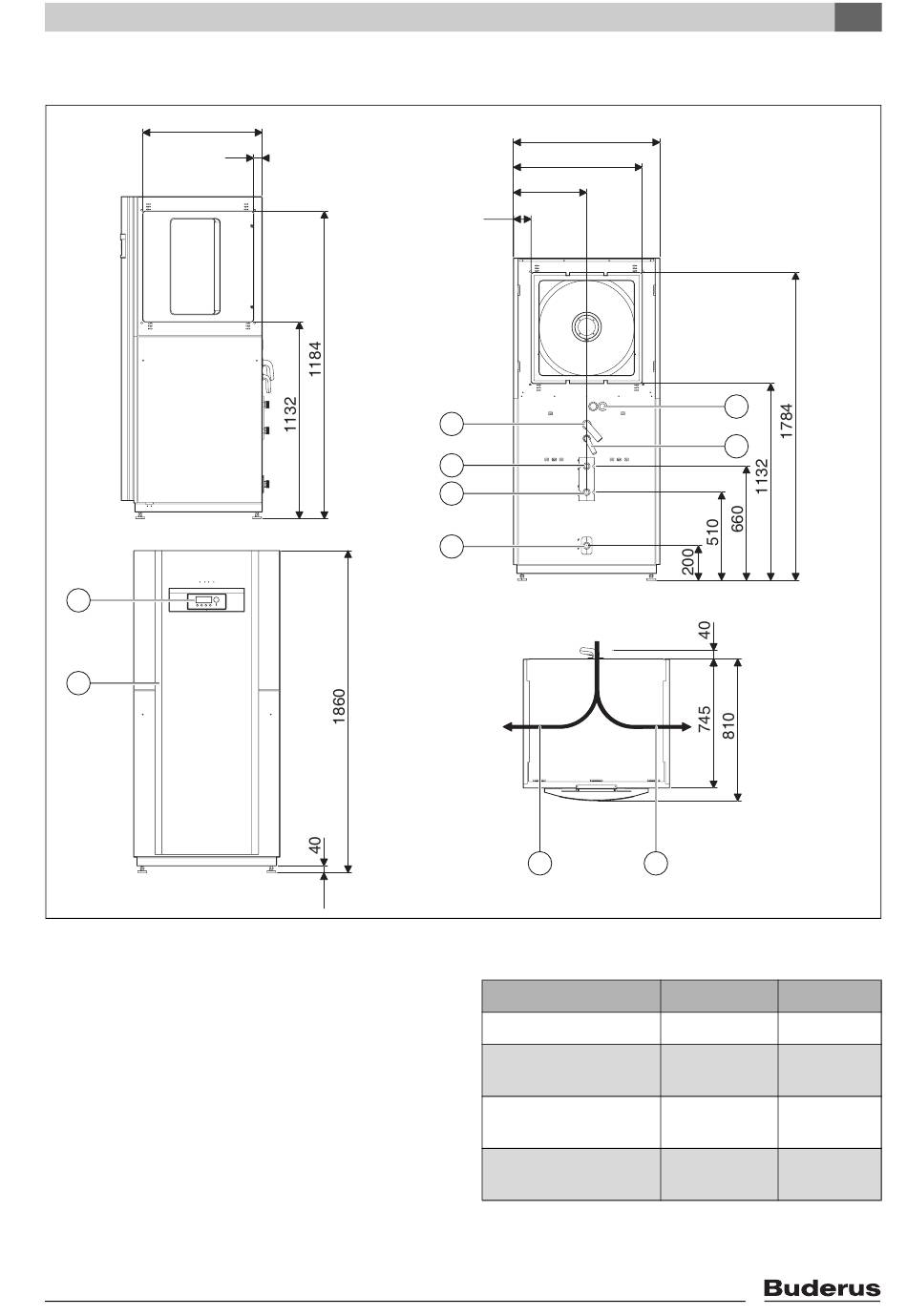

Fig. 3 Dimensions et raccordements Logatherm WPL 6 IK, WPL 8 IK,, WPL 10 IK, WPL 12 IK
(toutes les dimensions en mm)
1 Sens de l'air (gauche/droite, choix sur site)
2 Manomètre circuit de chauffage
3 Unité de commande
4 Passage pour câble électrique/sonde
5 Tuyau des condensats (Ø i 30)
6 Flexible pour la soupape de sécurité
(Ø i 19 eau de chauffage)
7 Sortie départ ECS (selon DIN ISO 228)
8 Sortie départ eau de chauffage (selon DIN ISO 228)
9 Entrée retour eau de chauffage et ECS
(selon DIN ISO 228)
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
44
Spécifications de la pompe à chaleur
845
749
423
97
5
7
8
9
1
Raccordements
Départ ECS
Départ eau de
chauffage
Retour eau de
chauffage et ECS
Flexible et robinet à
boisseau sphérique
Tabl. 2 Dimensions des raccords hydrauliques
(selon AG DIN 2999)
4
6
1
6 720 644 794-01.1T
WPL 6-10 IK WPL 12 IK
G 1" G 5/4"
G 1" G 5/4"
G 1" G 5/4"
R 1" R 5/4"
