6
Mise en service
B Purger le circuit de chauffage via une vanne de purge.
[1] sur le ballon tampon intégré [3].
1
2
3

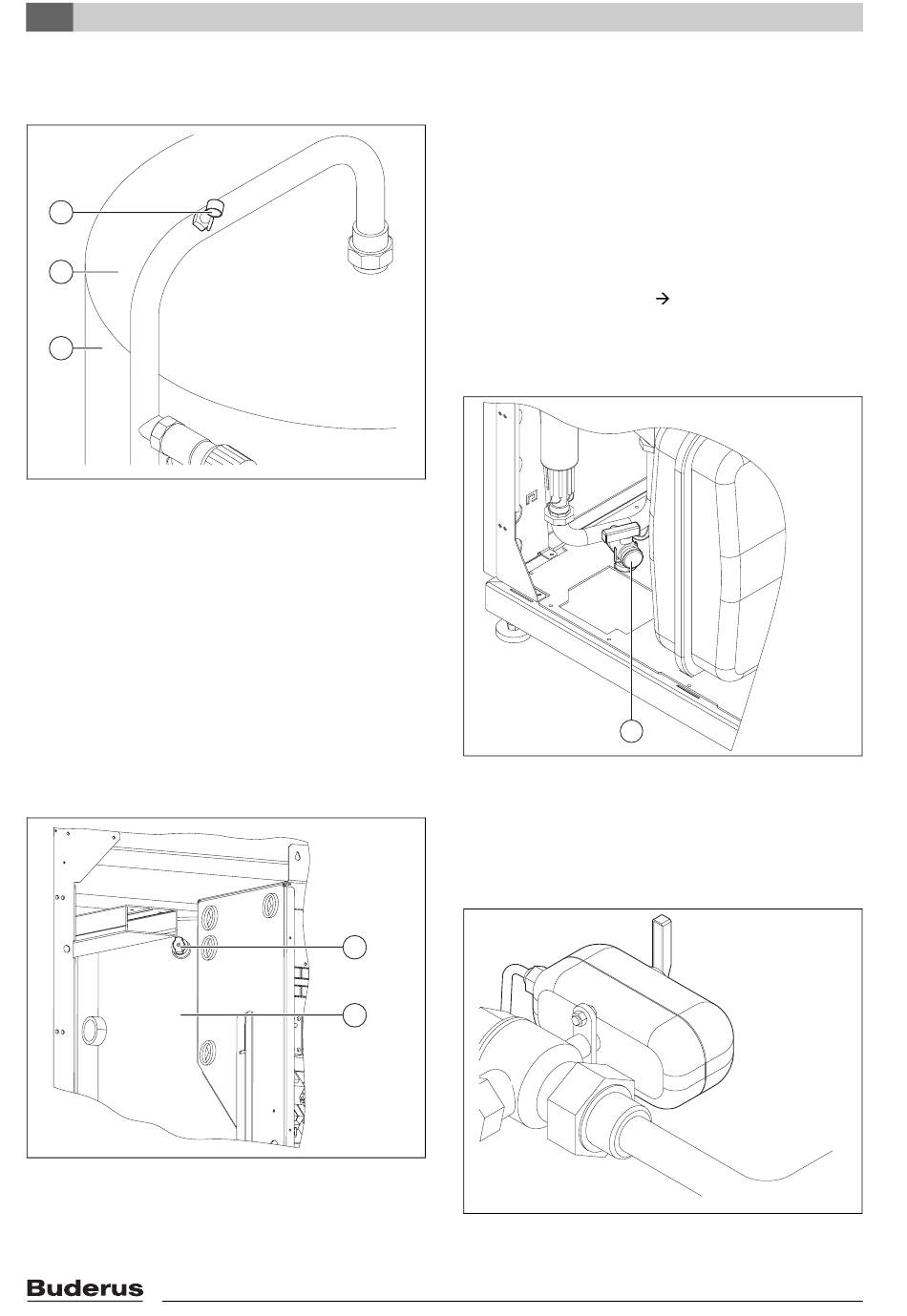

Fig. 51 Purger le circuit de chauffage (Logatherm
WPL 6-8 IK)
1
Vanne de purge
2
Partie supérieure du ballon tampon intégré
3
Ballon tampon intégré
B Remonter le panneau frontal inférieur.
B Remonter le cache de réglage
Une fois les rinçages de la pompe à chaleur, du circuit de
chauffage et du circuit de chargement ECS terminés :
B Démarrer le programme de purge du gestionnaire de
pompe.
Pour purger le circuit de chauffage de la WPL 10 IK :
B Purger le circuit de chauffage via une vanne de purge.
[1] sur le ballon tampon intégré [2].
Fig. 52 Purger le circuit de chauffage (Logatherm
WPL 10 IK)
1
Vanne de purge
2
Ballon tampon intégré
34
6 720 644 794-49.1T
1
2
6 720 644 794-50.1T
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
B Remonter le panneau frontal inférieur.
B Remonter le cache de réglage
Une fois les rinçages de la pompe à chaleur, du circuit de
chauffage et du circuit de chargement ECS terminés :
B Démarrer le programme de purge du gestionnaire de
pompe.
6.3.2
Logatherm WPL 12 IK
Assurez-vous que la pompe à chaleur est exempte d'air.
B Le cas échéant, démonter le cache de réglage et le
panneau inférieur avant (
Rinçage du circuit de chauffage
B Rincer la pompe à chaleur pendant cinq minutes via un
robinet de remplissage et de vidange [1].
1
Fig. 53 Rincer la pompe à chaleur
1
Robinet de remplissage et de vidange
B Pendant le rinçage, appuyer sur le bouton de réinitiali-
sation en tournant le levier de la vanne d'inversion du
circuit de chargement ECS dans le sens contraire des
aiguilles d'une montre.
Fig. 54 Vanne d'inversion de la WPL 12 IK avec levier
chap. 5.3.1, page 19).
6 720 644 794-51.1T
6 720 644 794-52.1T
