9
Annexes

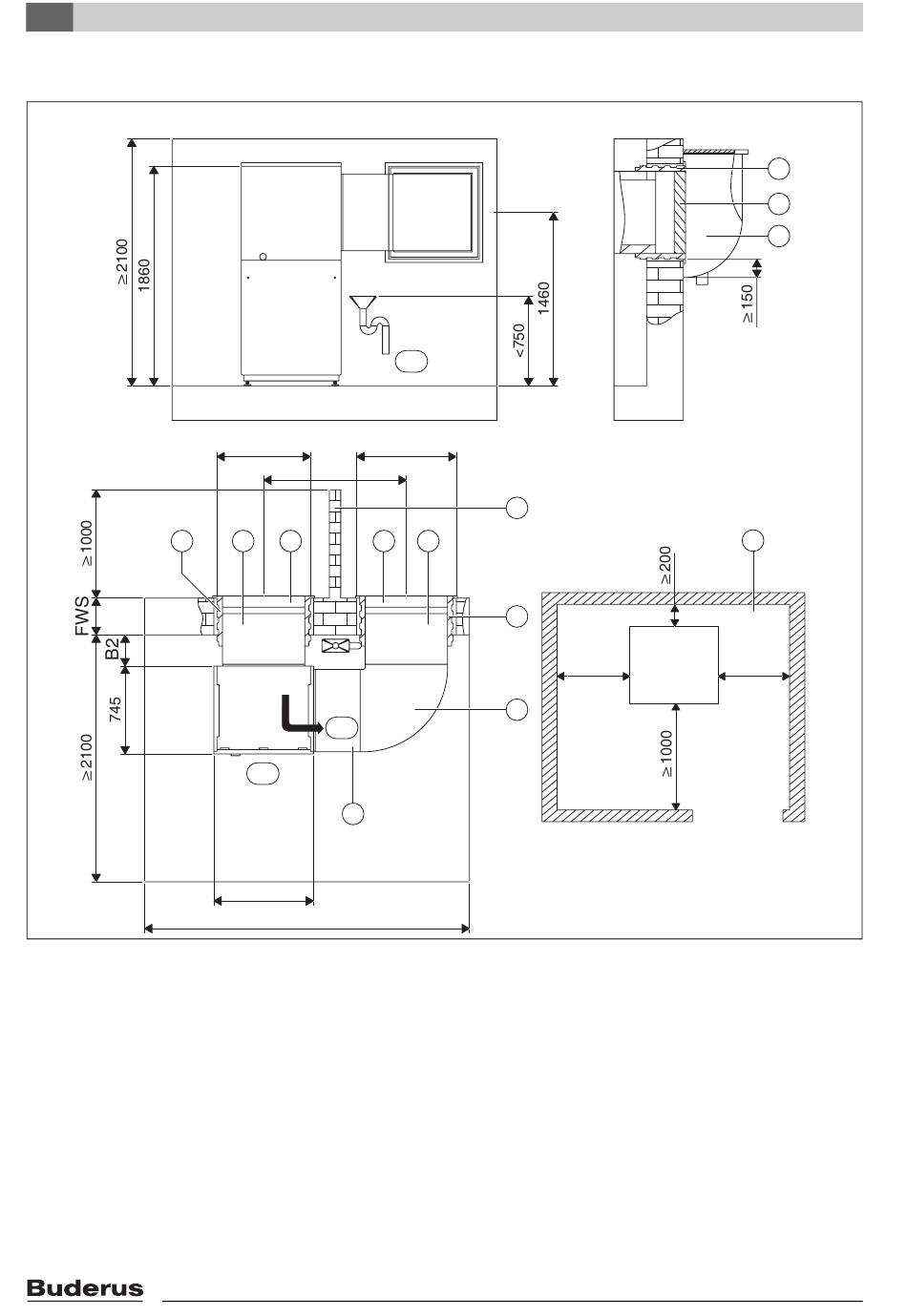

Schéma d'installation version 3
1
Fig. 76 Schéma d'installation version 3
B2 Avec une épaisseur de mur fini de 240 mm - 320 mm :
355 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm :
275 mm
LR Direction de l'air
BS Côté commande
FWS Epaisseur du mur fini
KA Evacuation de la condensation
G Coupe montage dans saut-de-loup
1 Accessoire : passage mural 800 x 800 x 420 mm
2 Accessoire : canal d'air 700 x 700 x 450 mm
3 Accessoire : coude 700 x 700 x 750 mm
4 Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
845 x 850 mm
44
810( ) 810(
+20
1280
2 4 4
LR
BS
2
845
≥2860
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
KA
)
+20
8
2
1
3
5 Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie
845 x 850 mm
6 Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,6 m
7 Distance minimale pour maintenance
Cote de versement de la pompe à chaleur ~ 2 000 mm
8 Séparation technique de ventilation : profondeur :
≥ 1 000 mm,
hauteur avec montage dans saut-de-loup : ≥ 1 000 mm,
hauteur avec montage au-dessus du niveau du sol :
≥ 1 500 mm,
300 mm au-dessus de la grille de protection contre les
intempéries
G
≥600 ≥600
6 720 644 794-74.1T
2
1
5
6
7
