5
Montage
Ultérieurement en appliquant de la mousse :

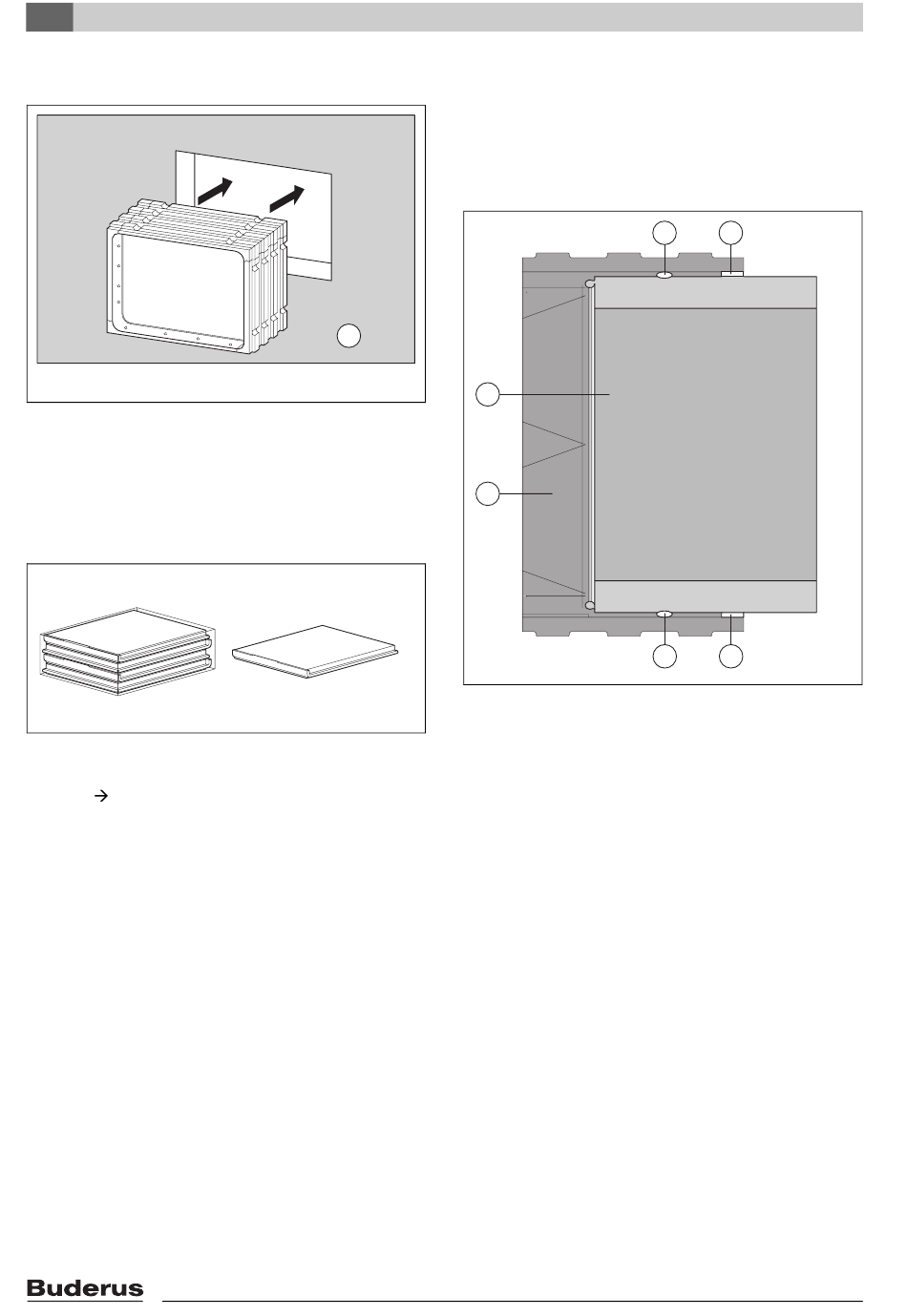

Fig. 29 Insérer le passage mural en appliquant de la
mousse
1 Façade terminée
5.3.3 Montage des canaux d'air
B Retirer les pièces de l'emballage et vérifier si elles sont
complètes.
Fig. 30 Pièces livrées
B Assembler les canaux d'air comme pour le passage
mural ( chap. 5.3.2, page 22).
24
1
6 720 644 795-27.1T
4x
6 720 644 794-28.1T
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
5.3.4 Monter les canaux d'air dans le passage
mural
B Tirer le joint torique au-dessus de l'extrémité du canal
d'air fixé sur le passage mural.
B Glisser le canal d'air avec l'extrémité étanchéifiée vers
l'avant dans le passage mural.
2
1
Fig. 31 Glisser le canal d'air dans le passage mural
1 Passage mural
2 Canal d'air
3 Joint torique
4 Ruban gonflant (ne monter qu'après avoir fixé le canal d'air
à la pompe à chaleur)
3
4
3 4
6 720 644 794-29.1T
