Buderus Logatherm WPL 6 IK Notice De Montage Et D'entretien page 43

Schéma d'installation version 2
4 1
LR
3
FWS

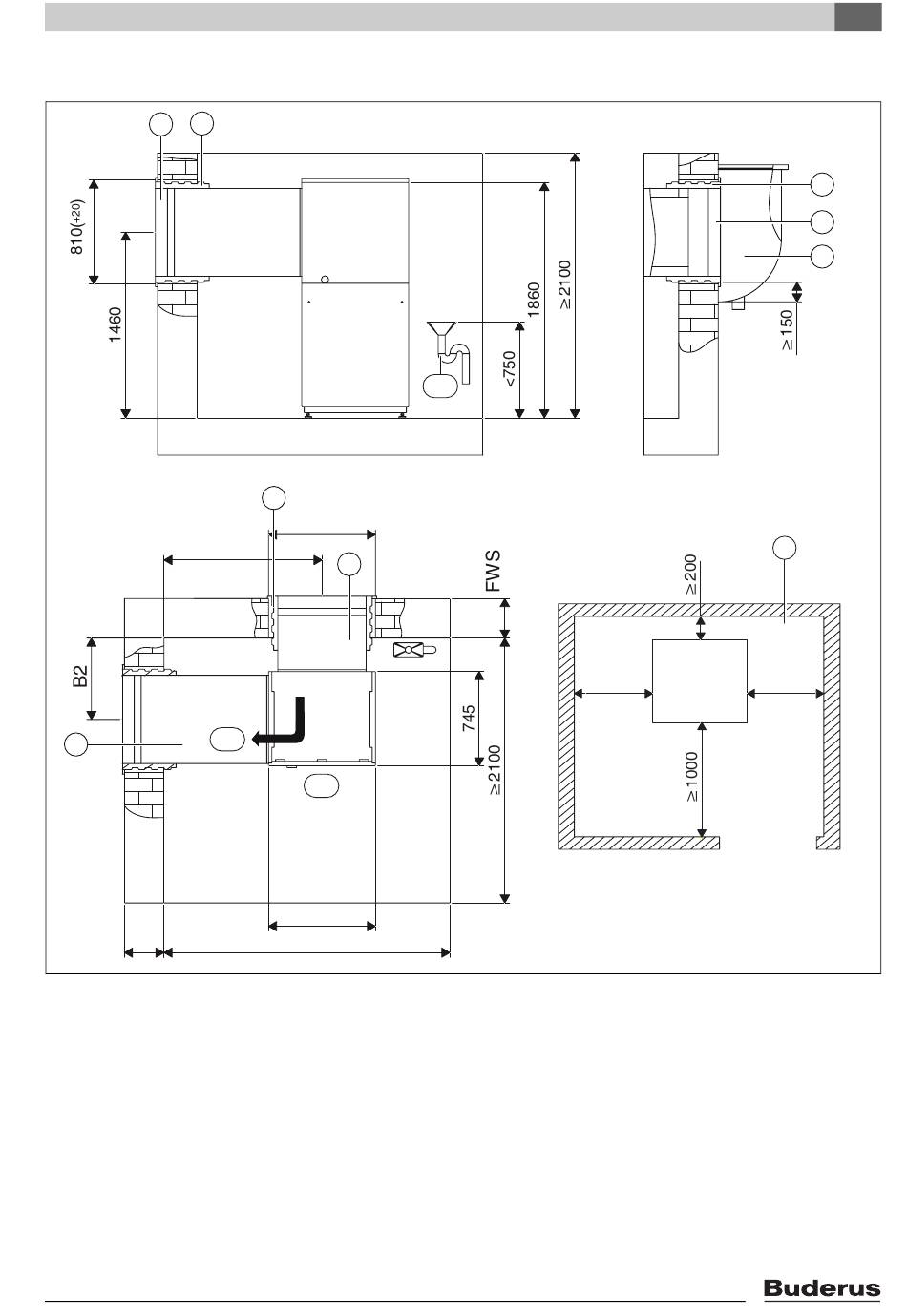

Fig. 75 Schéma d'installation version 2
B1 Avec une épaisseur de mur fini de 240 mm - 320 mm :
1 330 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm :
1 250 mm
B2 Avec une épaisseur de mur fini de 240 mm - 320 mm :
730 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm :
650 mm
LR Direction de l'air
BS Côté commande
FWS Epaisseur du mur fini
KA Evacuation de la condensation
G Coupe montage dans saut-de-loup
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
1
810( )
+20
B1
2
BS
845
≥2270
KA
≥600
1 Accessoire : passage mural 800 x 800 x 420 mm
2 Accessoire : canal d'air 700 x 700 x 450 mm
3 Accessoire : canal d'air 700 x 700 x 1 000 mm
4 Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
845 x 850 mm
5 Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie
845 x 850 mm
6 Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,6 m
7 Distance minimale pour maintenance
Cote de versement pompe à chaleur : 2 000 mm
Annexes
G
1
5
6
7
≥600
6 720 644 794-73.1T
2
9
43
