5.4 Raccordement du circuit de
chauffage
DANGER : Danger de mort par
électrocution !
B Coupez le courant sur tous les pôles et
protégez l'appareil contre tout réenclen-
chement involontaire.
B Le raccordement électrique et les travaux
sur les composants électriques doivent
être réalisés exclusivement par un profes-
sionnel.
AVIS : Dégâts sur l'installation en raison d'un
montage incorrect !
B Raccorder la pompe à chaleur au circuit
de chauffage conformément au schéma
hydraulique du type de pompe concerné
( chap. 9.5, page 58).
B Fixer les raccords dans la pompe pour
qu'ils ne se tordent pas.
Assurez-vous que les sections et les longueurs des tuyaux
du circuit de chauffage sont dimensionnées correcte-
ment. La pression libre des pompes à chaleur doit permet-
tre au moins le débit minimum nécessaire pour le modèle
de pompe utilisé.
Pour protéger le circuit de chauffage contre les impuretés
et les dépôts :
B Rincer le circuit de chauffage avec soin (
page 33).
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
B Monter les dispositifs d'arrêt et les flexibles sur la sortie
de l'eau de chauffage (départ) [2], le circuit de charge-
ment ECS [1] et l'entrée commune (retour) [3] côté
pompe à chaleur.

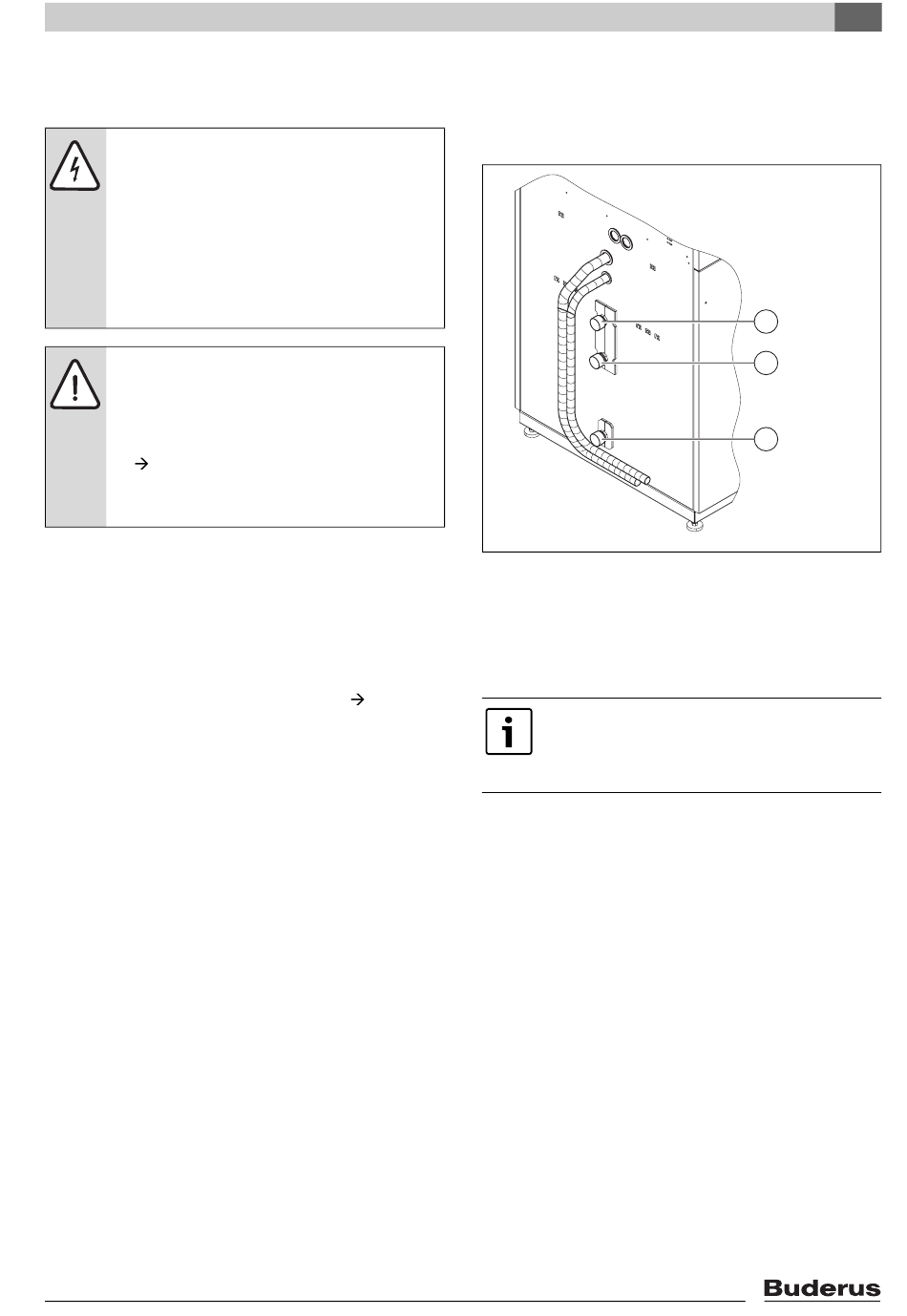

Fig. 38 Raccords pour le circuit de chauffage et le
1 Sortie départ ECS
2 Sortie départ eau de chauffage
3 Entrée retour eau de chauffage et ECS
chap. 6.3,
Pour éviter la transmission des bruits solidiens sur la
tuyauterie fixe :
B Raccorder la tuyauterie fixe du circuit de chauffage par
l'amortisseur de vibrations.
B Faire passer les tuyaux de l'amortisseur de vibrations
en quart de cercle (90°).
circuit de chargement ECS côté arrière de la
pompe à chaleur
Le dispositif d'arrêt permet de rincer le con-
denseur de la pompe à chaleur si nécessaire.
Le rinçage du condenseur doit être effectué
uniquement par le service après-vente !
5
Montage
1
2
3
6 720 644 794-36.1T
