Logatherm WPL 10 IK et WPL 12 IK
16
15
14
13
12
11
10
9
8
7
6

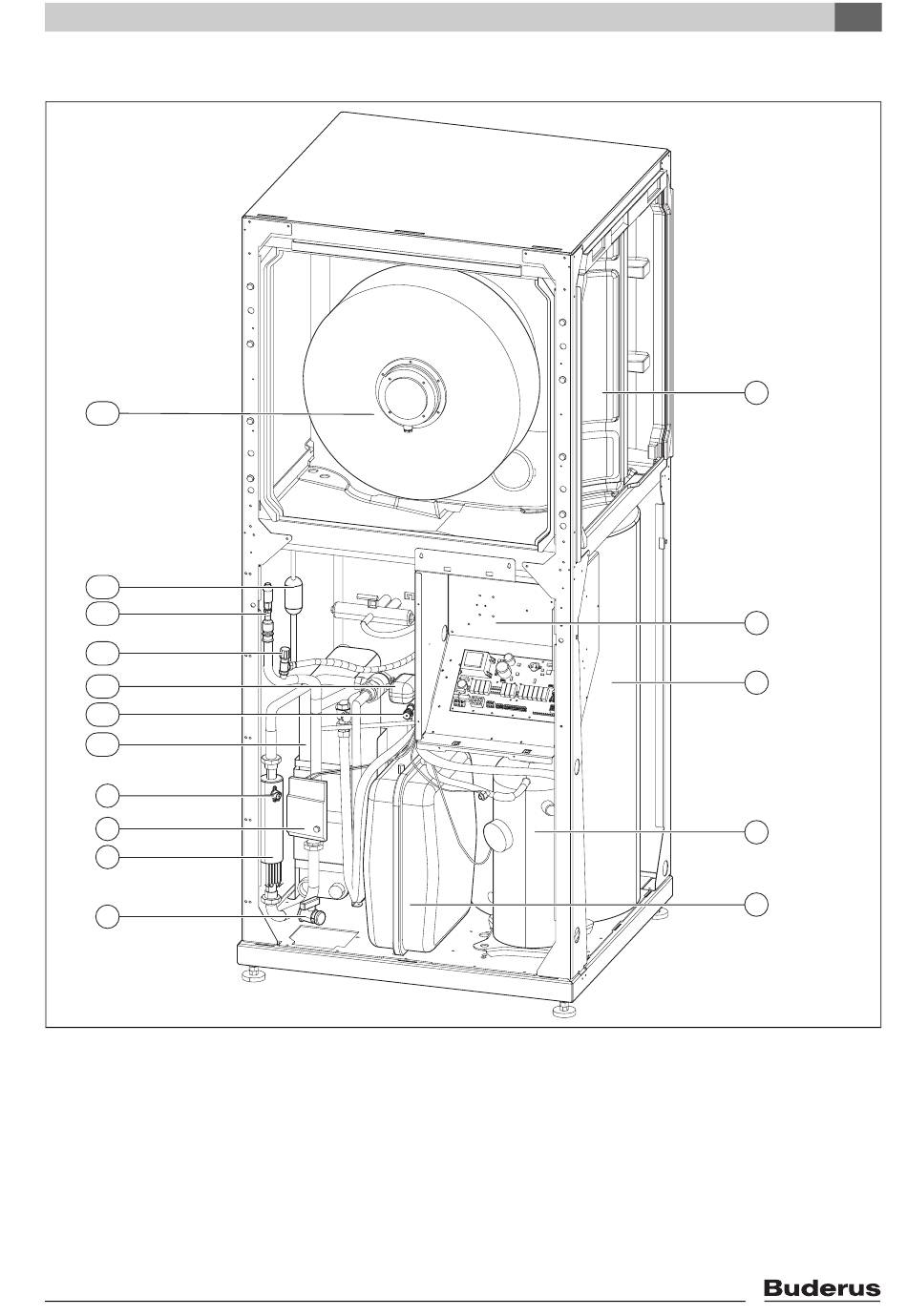

Fig. 2 Aperçu des modèles Logatherm WPL 10 IK et WPL 12 IK
1 Evaporateur
2 Boîtier de commutation
3 Ballon tampon intégré
4 Compresseur
5 Vase d'expansion
6 Robinet de remplissage et de vidange
7 Résistance électrique
8 Pompe de circulation
9 Limiteur de température de sécurité
10 Condenseur
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
Spécifications de la pompe à chaleur
11 Soupape différentielle
12 Vanne d'inversion
13 Soupape de sécurité
14 Purgeur
15 Séchoir filtrant
16 Ventilateur
2
1
2
3
4
5
6 720 644 794-89.1T
