5.3
Montage de la ventilation
Les canaux d'air avec accessoires sont né-
cessaires pour le fonctionnement de la pom-
pe à chaleur. Ils ne sont pas joints à la
livraison.
B Utiliser uniquement des accessoires d'ori-
gine.
5.3.1
Modifier la position du soufflage d'air de la
droite vers la gauche
Les pompes à chaleur sont livrées dans leur
version standard avec un soufflage d'air situé
à droite.
Selon les conditions existantes, il peut s'avérer néces-
saire de modifier la position et de placer le soufflage à
gauche.
B Dévisser les vis du cache de réglage sur la partie supé-
rieure de la pompe à chaleur.

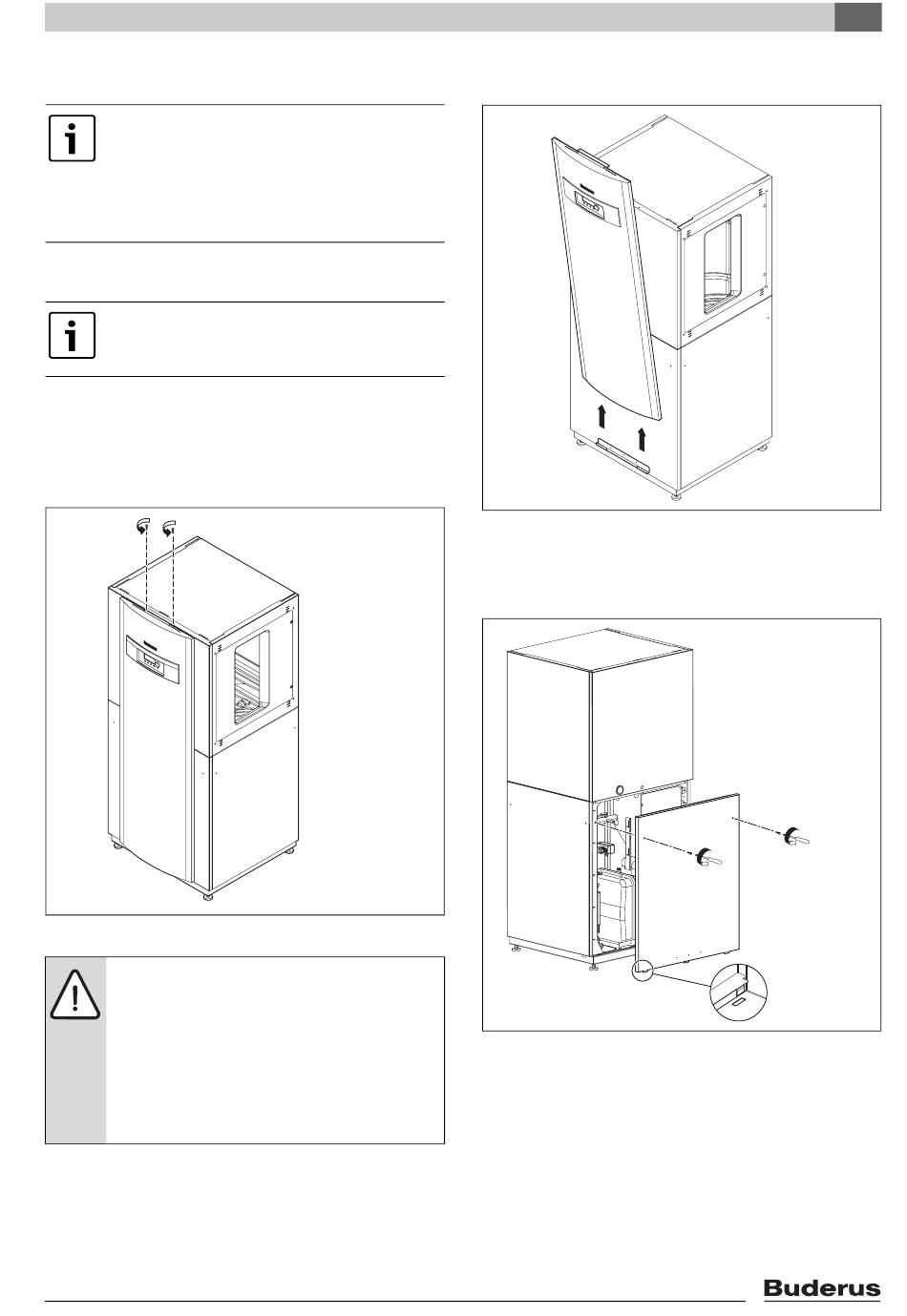

Fig. 8
Retirer les vis du cache de réglage
AVIS : Dégâts sur l'installation dus à un dé-
montage non conforme !
L'élément de commande du cache de régla-
ge est relié par un câble à la platine principa-
le de la pompe à chaleur.
B Démonter le cache avec précaution pour
ne pas endommager l'élément de com-
mande.
B Décrocher le cache de réglage par le haut.
B Retirer le panneau supérieur avant.
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
6 720 644 794-04.1T
B Retirer le cache du rail inférieur.
Fig. 9
Retirer le cache du rail inférieur
B Tourner les vis de fermeture rapide du panneau infé-
rieur avant vers la gauche de 90°.
B Retirer le panneau inférieur avant
Fig. 10 Retirer le panneau inférieur avant
B Tourner les vis de fermeture rapide du panneau supé-
rieur avant vers la gauche de 90°.
5
Montage
6 720 644 794-05.1T
90°
1.
90°
2.
6 720 644 794-06.1T
19
