Spécifications de la pompe à chaleur
2.7 Aperçu de l'appareil
Logatherm WPL 6 IK et WPL 8 IK
16
15
14
13
12
11
10
9
8
7

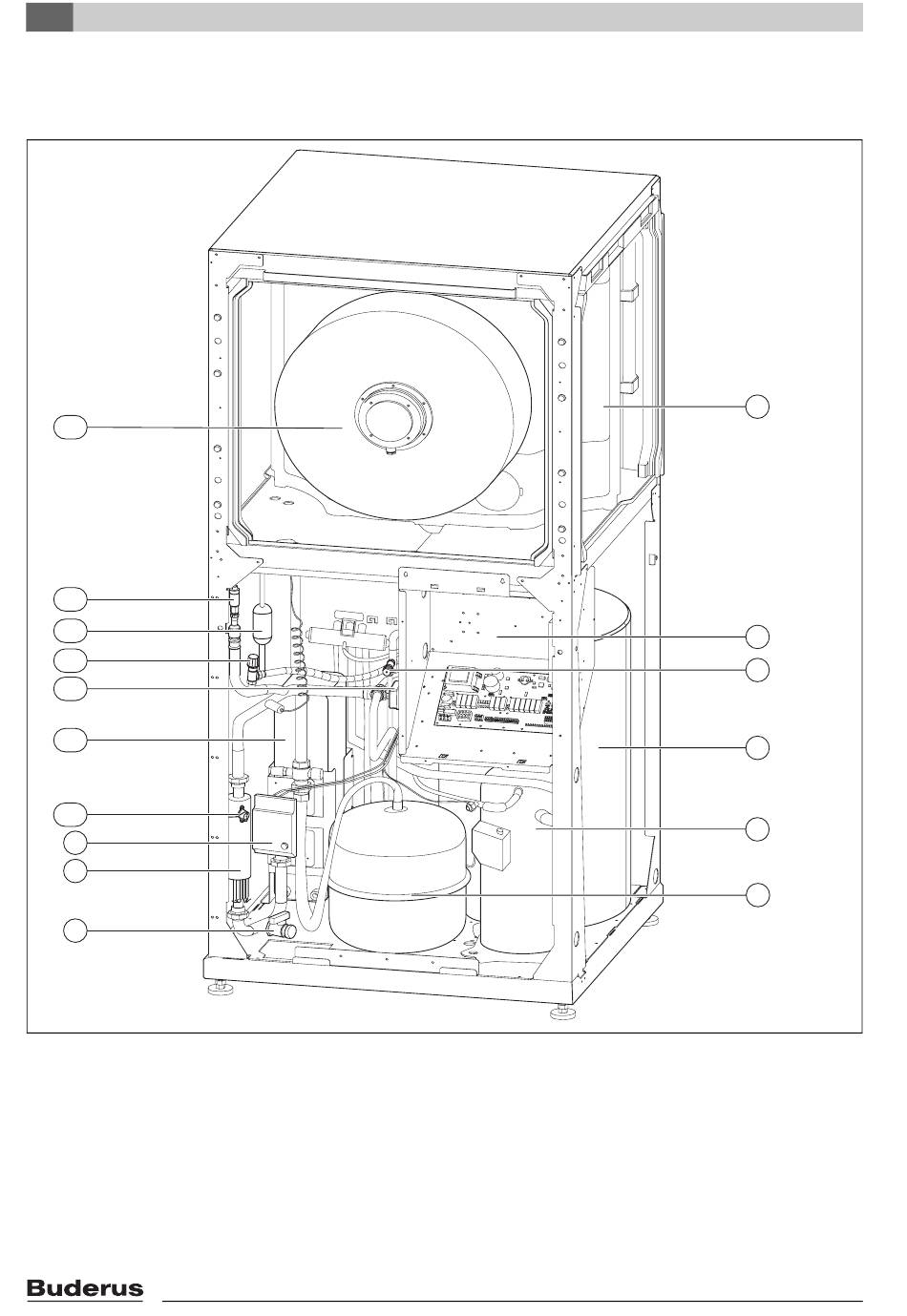

Fig. 1 Aperçu des modèles Logatherm WPL 6 IK et WPL 8 IK
1 Evaporateur
2 Boîtier de commutation
3 Soupape différentielle
4 Ballon tampon intégré
5 Compresseur
6 Vase d'expansion
7 Robinet de remplissage et de vidange
8 Résistance électrique
9 Pompe de circulation
10 Limiteur de température de sécurité
6 Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
11 Condenseur
12 Vanne d'inversion
13 Soupape de sécurité
14 Séchoir filtrant
15 Purgeur
16 Ventilateur
