5
Montage
2.
1.
1.
90°
90°

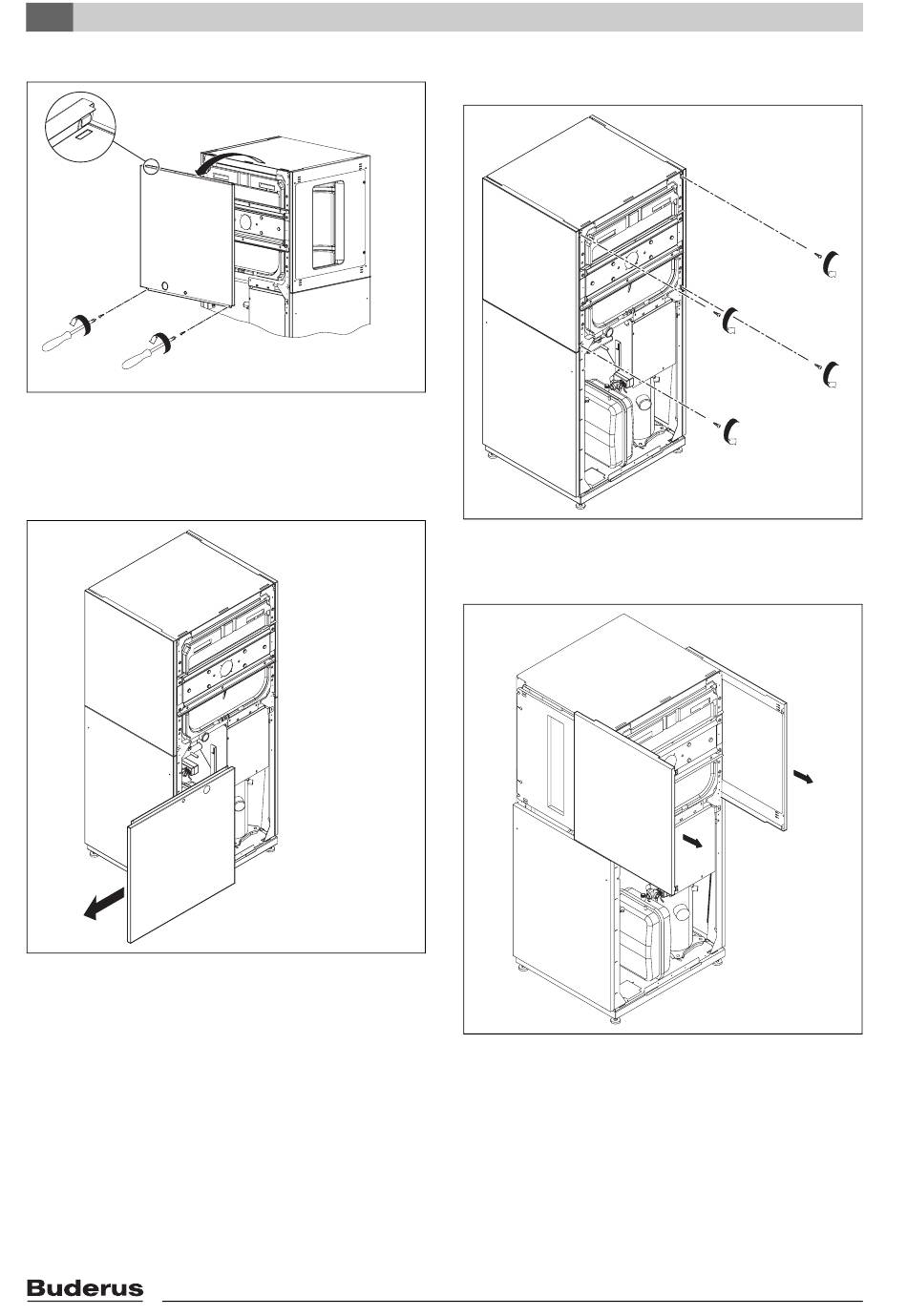

Fig. 11 Retirer le panneau supérieur avant
Pour protéger les capillaires du manomètre sur le côté
intérieur du panneau inférieur avant :
B Déposer le panneau supérieur avant en le tournant à
180°.
Fig. 12 Déposer le panneau supérieur avant en le
tournant à 180°
20
6 720 644 794-07.1T
6 720 644 794-08.1T
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
B Desserrer les vis des panneaux latéraux.
Fig. 13 Desserrer les vis des panneaux latéraux
B Tirer les panneaux vers l'avant et les décrocher en les
tournant vers l'arrière.
Fig. 14 Décrocher les panneaux latéraux
6 720 644 794-09.1T
6 720 644 794-10.1T
