5.3.5 Fixer le canal d'air à la pompe à chaleur
Pour fixer les canaux d'air à la pompe à cha-
leur, utiliser le kit de raccordement spécifique
(GAN) (accessoire).
B Utiliser uniquement des accessoires d'ori-
gine.
Pour fixer le canal d'air côté arrivée d'air de la pompe à
chaleur :
B Fixer les baguettes de montage sur le canal d'air à
l'aide des vis spéciales.
B Coller le cadre de raccordement sur l'arête du canal
d'air.
B Positionner le canal d'air sur l'ouverture côté arrivée
d'air de la pompe à chaleur.

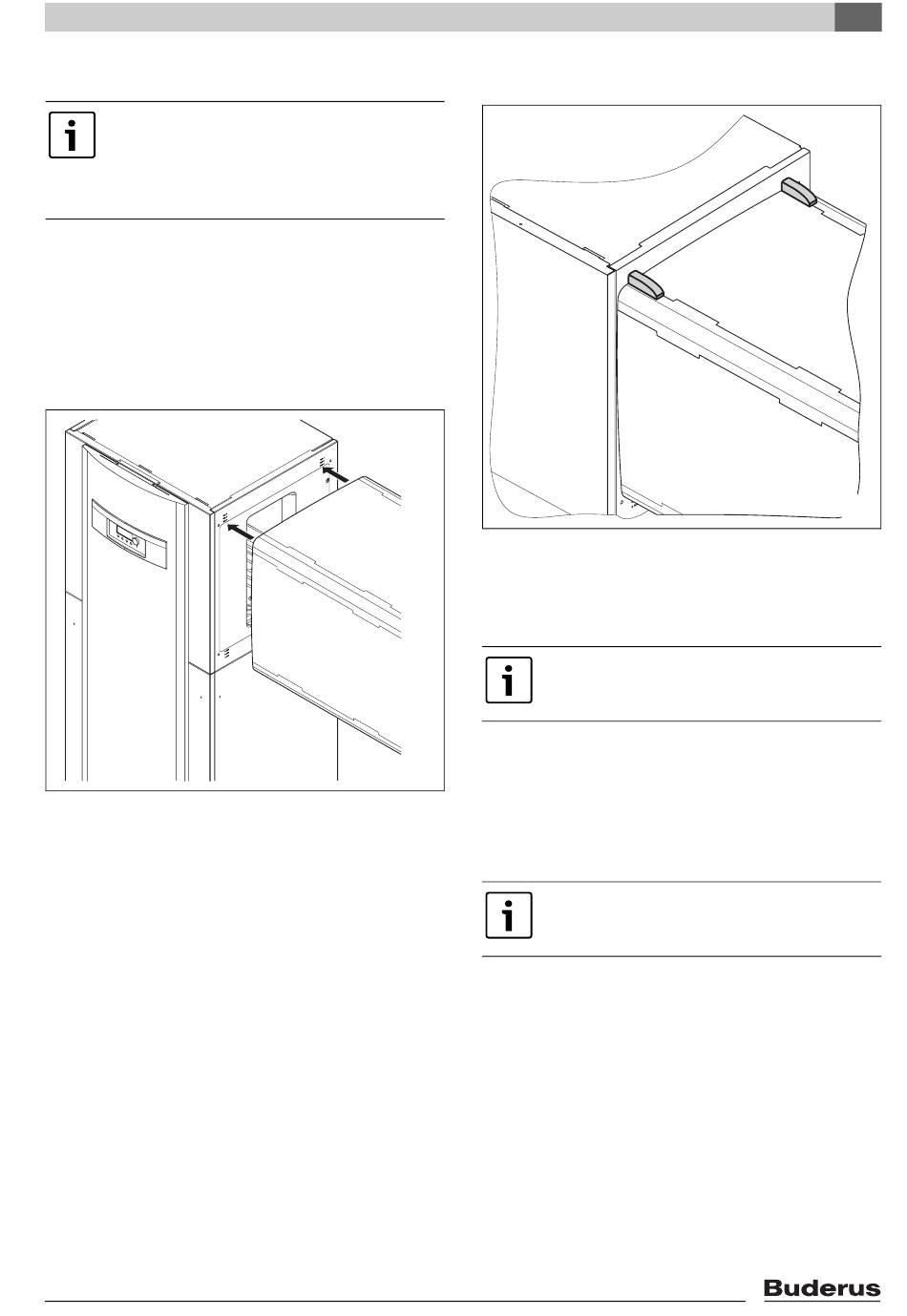

Fig. 32 Positionner le canal d'air sur l'ouverture d'air
B Accrocher les ressorts de tension dans les perforations
prévues sur la pompe à chaleur.
B Accrocher les autres extrémités des ressort de tension
dans la baguette de montage sur le canal d'air.
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
B Fixer les capuchons sur les baguettes de montage.
Fig. 33 Fixer les capuchons
Pour fixer le canal d'air côté sortie d'air de la pompe à
chaleur :
B Procéder comme pour la fixation côté arrivée d'air.
5.3.6
Le canal d'air est fixé sur la pompe à chaleur ainsi que sur
6 720 644 794-30.1T
le passage mural.
B Fermer l'ouverture entre le passage mural et le canal
d'air à l'aide du ruban gonflant.
5.3.7
B Fixer le cache sur le passage mural.
Les rallonges supplémentaires des canaux
d'air doivent être fixées au plafond avec des
mesures appropriées.
Ruban gonflant ruban gonflant
Montage du cache
Le cache ne joue pas un rôle technique, il ne
sert que de jonction visuelle avec la surface
du mur.
5
Montage
6 720 644 795-31.1T
