Montage
5.4.1 Contrôler l'écoulement de la soupape
de sécurité de l'eau de chauffage et
l'écoulement des condensats
AVIS : Dégâts dus à un montage incorrect !
B Poser le tuyau d'écoulement des conden-
sats dans la pompe à chaleur en tant que
siphon.
L'écoulement de la soupape de sécurité de l'eau de
chauffage et l'écoulement des condensats formés dans
l'air doivent être évacués par les flexibles prémontés sur
la pompe à chaleur. Pour cela, les normes et prescriptions
en vigueur doivent être impérativement respectées.
L'introduction dans la canalisation n'est autorisée que par
un siphon qui doit toujours rester accessible.
B Vérifier les flexibles d'écoulement et le positionnement
de la soupape de sécurité et de l'écoulement des con-
densats.

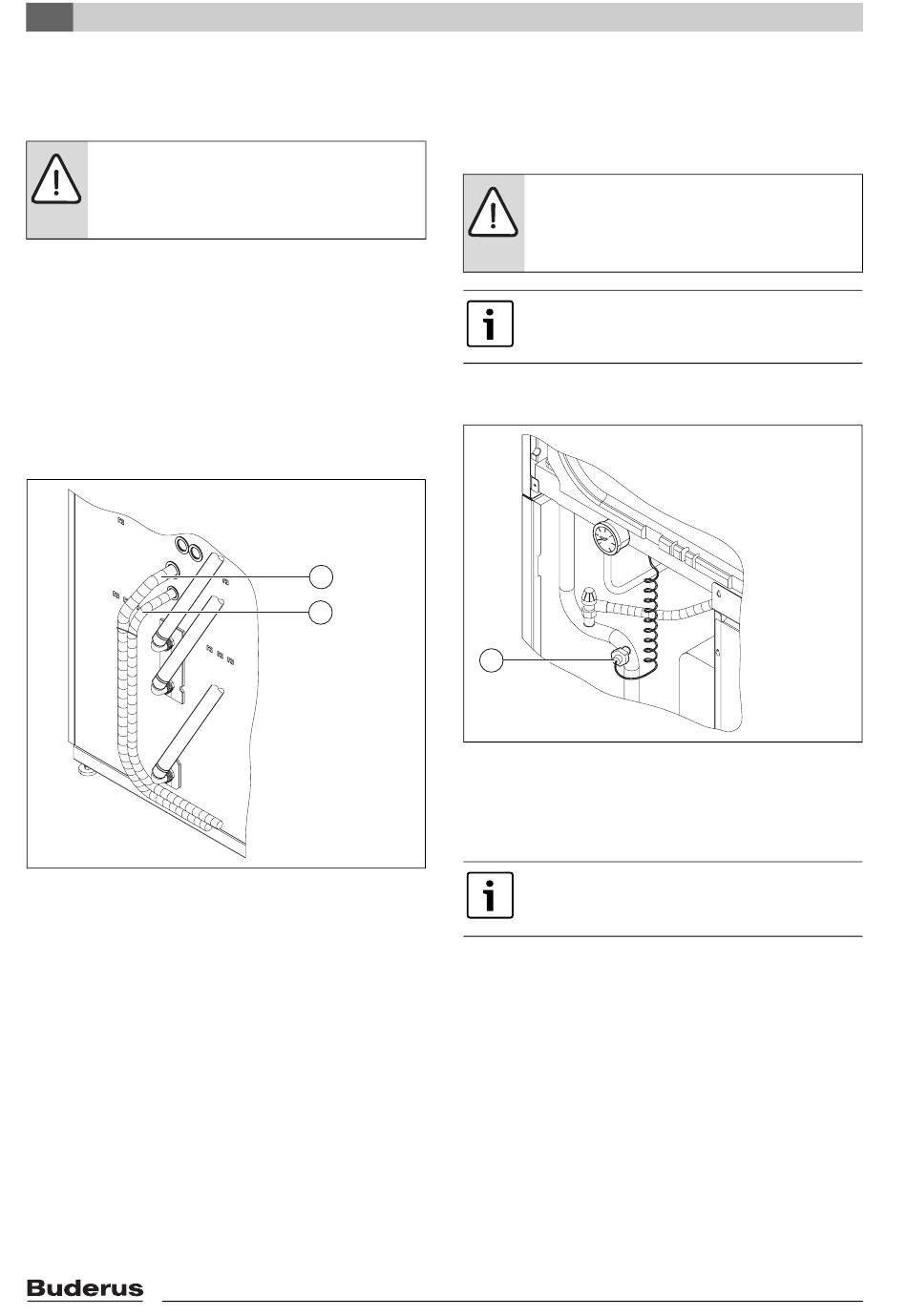

Fig. 39 Flexibles d'écoulement des condensats et de la
soupape de sécurité de l'eau de chauffage
1 Flexible d'écoulement de la soupape de sécurité de l'eau
de chauffage
2 Flexible d'écoulement des condensats
28
1
2
6 720 644 794-37.1T
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
5.4.2 Démonter le manomètre du circuit de
chauffage
Si nécessaire, le manomètre peut être séparé du circuit
de chauffage sans vidanger ce dernier.
AVIS : Dégâts sur l'installation en raison d'un
montage incorrect !
B Ne pas plier le tube capillaire du manomè-
tre.
Un peu d'eau peut jaillir pendant le montage
ou le démontage du manomètre.
B Tourner l'embout de raccordement de la soupape
d'arrêt automatique.
2 3
1
4
0
5
N m 6
1
Fig. 40 Tourner l'embout de raccordement de la
soupape d'arrêt automatique
1 Embout de raccordement
B Retirer le manomètre de la pompe à chaleur.
Pour le montage du manomètre, il faut utiliser
un clé dynamométrique (10 Nm) pour resser-
rer l'embout de raccordement.
6 720 644 794-38.1T
