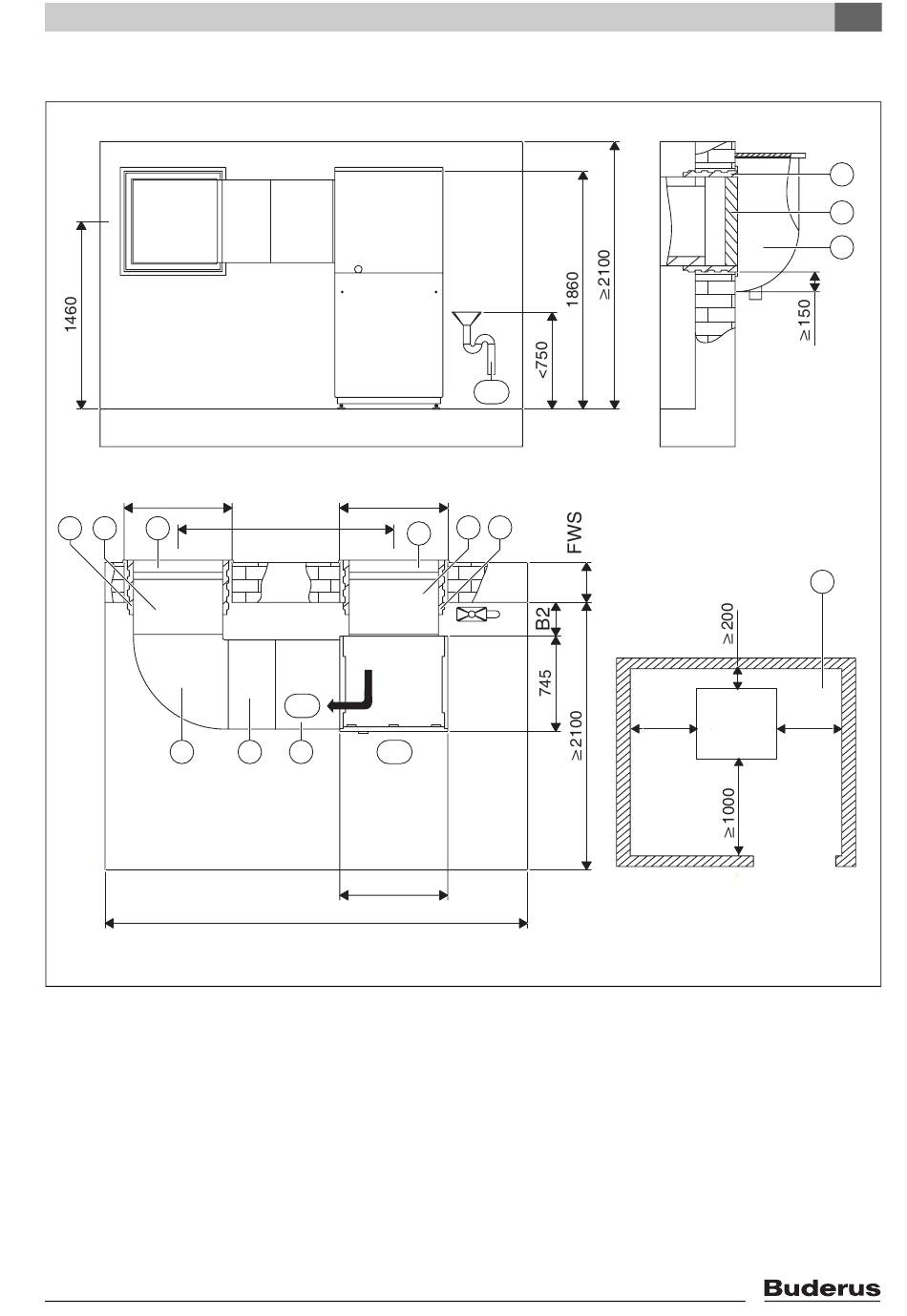

Schéma d'installation version 6
)
810(
+20
1 2 5
4
Fig. 79 Schéma d'installation version 6
B2 Avec une épaisseur de mur fini de 240 mm - 320 mm :
355 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm :
275 mm
LR Direction de l'air
BS Côté commande
FWS Epaisseur du mur fini
KA Evacuation de la condensation
G Coupe montage dans saut-de-loup
1 Accessoire : passage mural 800 x 800 x 420 (mm)
2 Accessoire : canal d'air 700 x 700 x 450 (mm)
3 Accessoire : canal d'air 700 x 700 x 1 000 (mm)
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
810(
+20
2280
5
LR
2 3
BS
845
≥3860
KA
)
2 1
4 Accessoire : coude 700 x 700 x 750 mm
5 Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
845 x 850 (mm)
6 Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie
845 x 850 (mm)
7 Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,6 m
8 Distance minimale pour maintenance
Cote de versement de la pompe à chaleur ~ 2 000 mm
