5.5
Raccordement électrique
Tous les dispositifs de régulation, de commande et de
sécurité de la pompe à chaleur sont câblés et contrôlés
en état de marche.
DANGER : Risque d'électrocution
B Le raccordement électrique et les travaux
sur les composants électriques doivent
être réalisés exclusivement par un profes-
sionnel.
B Coupez le courant sur tous les pôles et
protégez l'appareil contre tout réenclen-
chement involontaire.
B Respecter les prescriptions EN et VDE en
vigueur.
B Respecter les prescriptions locales en vi-
gueur.
B Respecter les conditions techniques de
raccordement en vigueur requises par le
fournisseur d'énergie.
5.5.1
Raccordement du câble électrique
AVIS : Dégâts sur l'installation dus à un rac-
cordement électrique non conforme !
B Effectuer les raccordements électriques
selon le schéma de connexion de la pom-
pe à chaleur concernée (
chap. 9.4, page 48).
B Garantir le champ magnétique rotatif droit
de l'alimentation de charge pour le com-
presseur.
B Doter l'alimentation de la pompe à chaleur
d'un coupe-circuit automatique à 3 pôles
avec une distance de contact minimale de
3 mm (tenir compte de l'intensité du cou-
rant de déclenchement).
B Ne pas raccourcir le câble du détecteur
pour la saisie de la quantité d'énergie.
B Dégainer tous les câbles de tension avant de poser le
passe-câbles du boîtier de commande.
B Démonter le panneau avant (
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
chap. 9.3 et
chap. 5.3.1, page 19):
B Desserrer les vis du boîtier de commande.

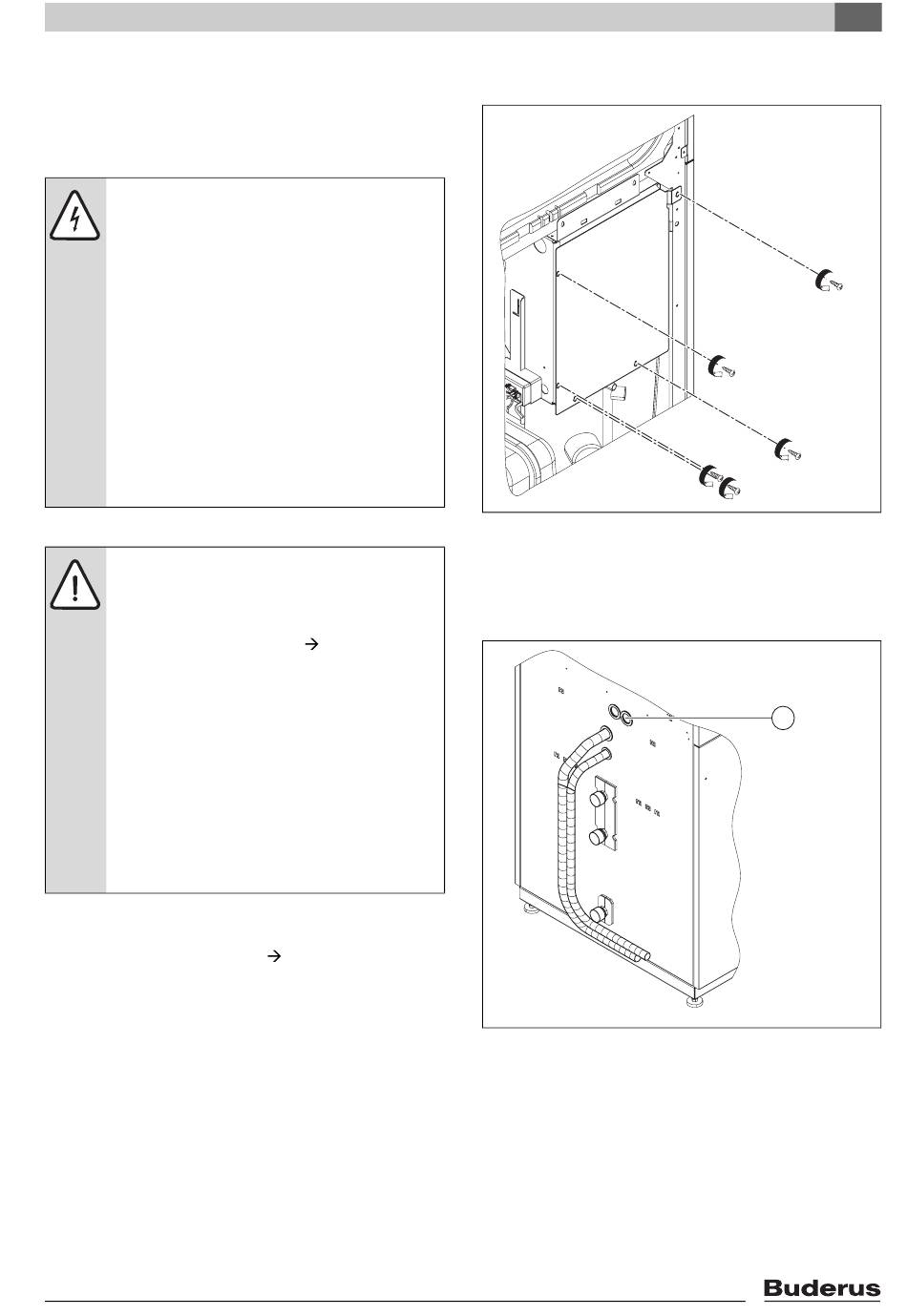

Fig. 41 Ouvrir le boîtier de commande
B Soulever la tôle de couverture du boîtier de commande.
B Glisser le câble de puissance et le câble de sonde par
les embouts en caoutchouc [1] sur la partie arrière de
la pompe à chaleur.
Fig. 42 Embouts en caoutchouc à l'arrière de la pompe
à chaleur
1
Embouts en caoutchouc
Les câbles sont conduits par un passe-câbles à l'inté-
rieur de la pompe à chaleur jusqu'au boîtier de com-
mande.
5
Montage
6 720 644 794-39.1T
1
6 720 644 794-40.1T
29
