Spécifications de la pompe à chaleur
2.11 Accessoires
2.11.1 Système canal d'air 700
Les canaux d'air avec accessoires sont
nécessaires pour le fonctionnement de la
pompe à chaleur. Ils ne sont pas joints à la
livraison de la pompe à chaleur.
B Utiliser uniquement des accessoires d'ori-
gine.
5 7 0
7 0 0
7 4 0

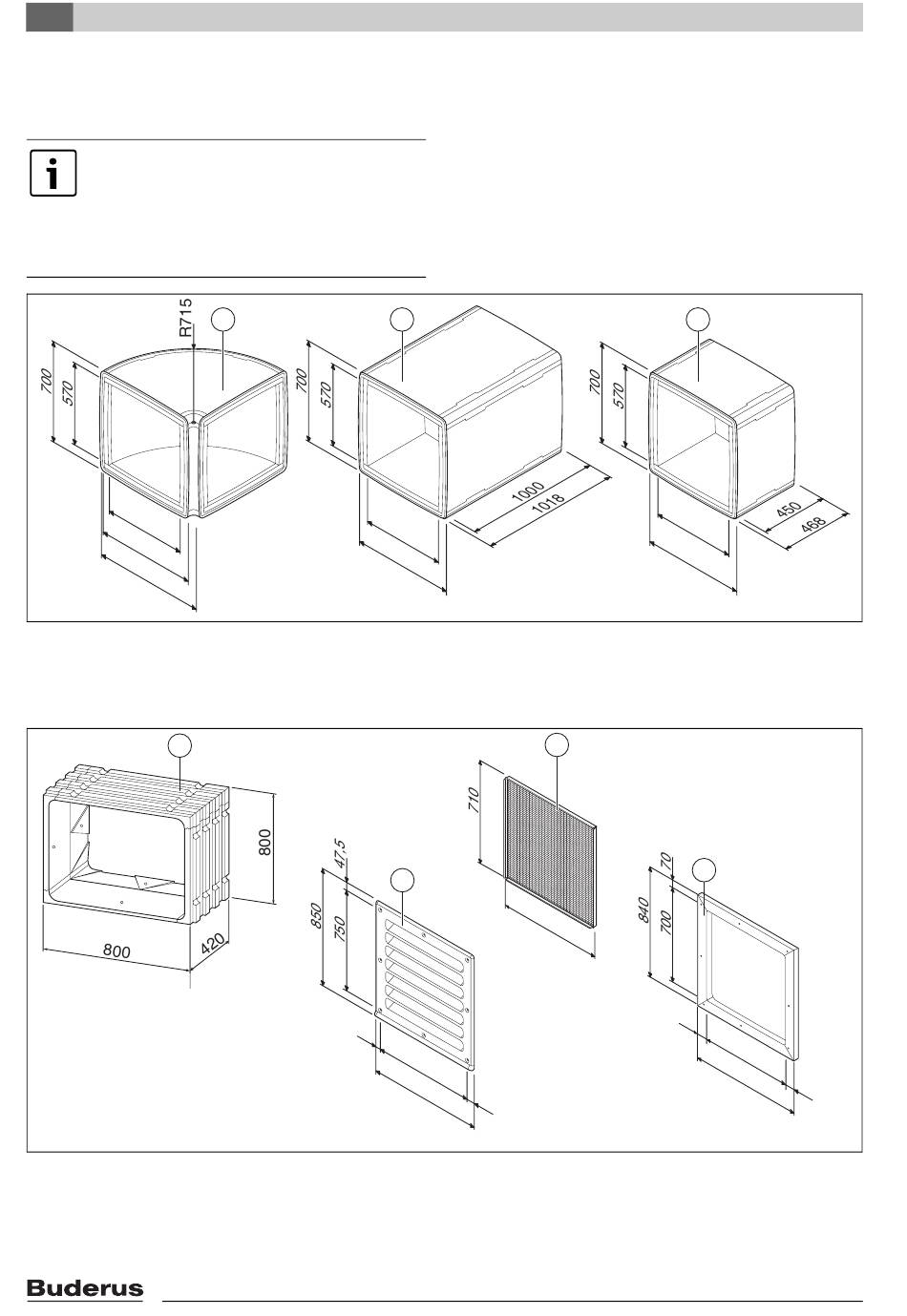

Fig. 4 Canaux d'air du système 700 (toutes les dimensions en mm)
1 Coude
2 Canal d'air 1 000 mm
3 Canal d'air 450 mm
1
Fig. 5 Passage mural, grille de protection contre les intempéries/pluie, grille à fils métalliques et cache du système
canal d'air 700 (toutes les dimensions en mm)
1 Passage mural
2 Grille de protection contre les intempéries/pluie
14
1
4 7 ,
5
Logatherm WPL 6 IK, WPL 8 IK, WPL 10 IK, WPL 12 IK - Sous réserve de modifications techniques.
Le système canal d'air 700 est un système modulaire per-
mettant d'amener l'air depuis la pompe à chaleur jusqu'à
l'extérieur de la maison.
Les canaux d'air et les passages muraux sont en plusieurs
parties, enfichables et fabriqués dans un matériau
robuste.
Selon les besoins, ils sont disponibles avec des lon-
gueurs de 450 mm, 1000 mm ou sous forme de coude.
2
5 7 0
7 0 0
3
2
7 1 0
7 5 0
8 4 5
4 7 ,
5
3 Grille à fils métalliques
4 Cache
3
5 7 0
7 0 0
