Pour retirer une optique à immersion :
Desserrer la vis de serrage à main à limitation de couple en la tournant d'environ un tour dans le sens inverse des
aiguilles d'une montre, de manière à libérer l'optique à immersion de son clamp. Ne pas retirer la vis. Ensuite, extraire
l'optique à immersion en la faisant glisser.
5.2.2

Montage de la bio multi-optique

La bio multi-optique Endress+Hauser se glisse dans la sonde Rxn-10 et est fixée à l' a ide d'un clamp à vis de serrage
à main à limitation de couple. La vis de serrage à main sur la sonde Rxn-10 ne doit jamais être entièrement enlevée.
AVERTISSEMENT
Lors de l'installation ou du retrait d'optiques, s'assurer que le laser et le mécanisme de fermeture d'émission
sont en position fermée.
Pour installer l'optique dans la sonde :
Si nécessaire, desserrer la vis de serrage à main métallique de la sonde Rxn-10 en la tournant d'environ un tour
1.
dans le sens inverse des aiguilles d'une montre (ne pas la retirer).
Insérer l'optique dans le clamp de serrage de l'extrémité de l'optique.
2.
Pousser l'optique vers l'arrière jusqu' à ce qu'elle entre en butée.
3.
Serrer la vis de serrage à main en la tournant doucement dans le sens des aiguilles d'une montre jusqu'à entendre
4.
un "clic". Cela indique que la vis de serrage à main a atteint le couple souhaité. Si la vis n'est pas serrée, l'optique
se détachera, ce qui risque de l'endommager.
16

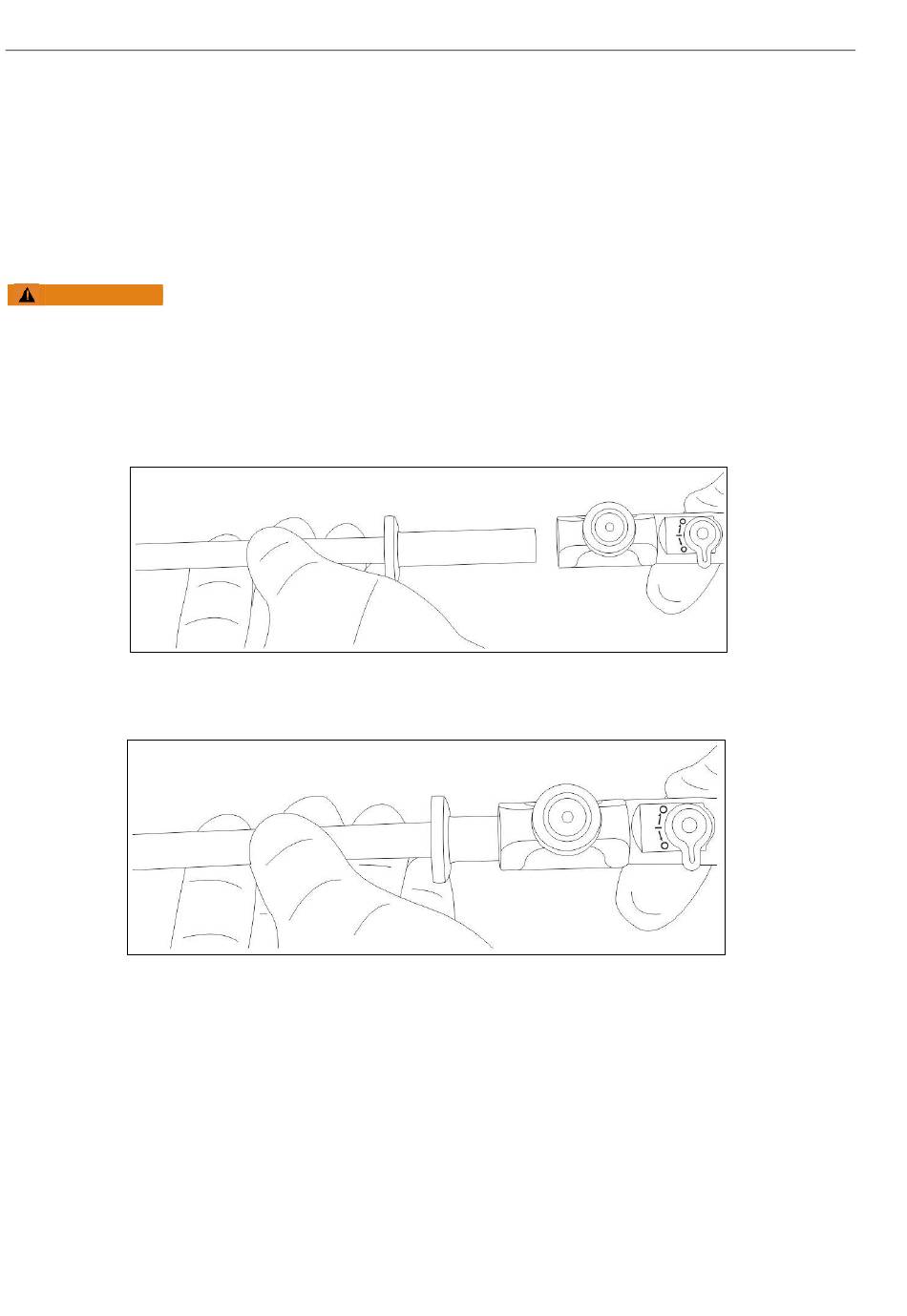

Figure 7. Insertion de la bio multi-optique dans la sonde Rxn-10
Figure 8. Position finale de la bio multi-optique dans la sonde Rxn-10
Sonde de spectroscopie Raman Rxn-10
A0051185
A0051186
