Sonde de spectroscopie Raman Rxn-45
5

Connexion de la sonde et de la fibre optique

La sonde Rxn‑45 est compatible avec les analyseurs Raman Rxn d'Endress+Hauser qui
fonctionnent à 785 nm et 993 nm. La sonde est reliée à l'analyseur Raman Rxn via un câble
à fibre électro-optique (EO) amovible. Le câble à fibre EO relie la sonde Rxn‑45 à l'analyseur
à l'aide d'un connecteur unique et robuste, qui contient les fibres optiques d'excitation et
de collecte ainsi qu'un verrouillage électrique du laser. Le câble à fibre optique est vendu
séparément.
Voir le manuel de mise en service de l'analyseur Raman Rxn pour les détails de
raccordement de l'analyseur.
AVIS
Le raccordement de la sonde au câble à fibre optique doit être effectué par un
ingénieur Endress+Hauser qualifié ou par un personnel technique spécialement formé.
À moins d'être formé par un personnel qualifié, toute tentative de raccordement de la

sonde au câble à fibre optique peut entraîner des dommages et annuler la garantie.
Contacter le service après-vente Endress+Hauser pour toute assistance supplémentaire

concernant le raccordement de la sonde et du câble à fibre optique.
Le câble à fibre optique est disponible par incréments de 5 m (16.4 ft) jusqu'à 200 m
(656.2 ft), la longueur étant limitée par l'application.
Endress+Hauser

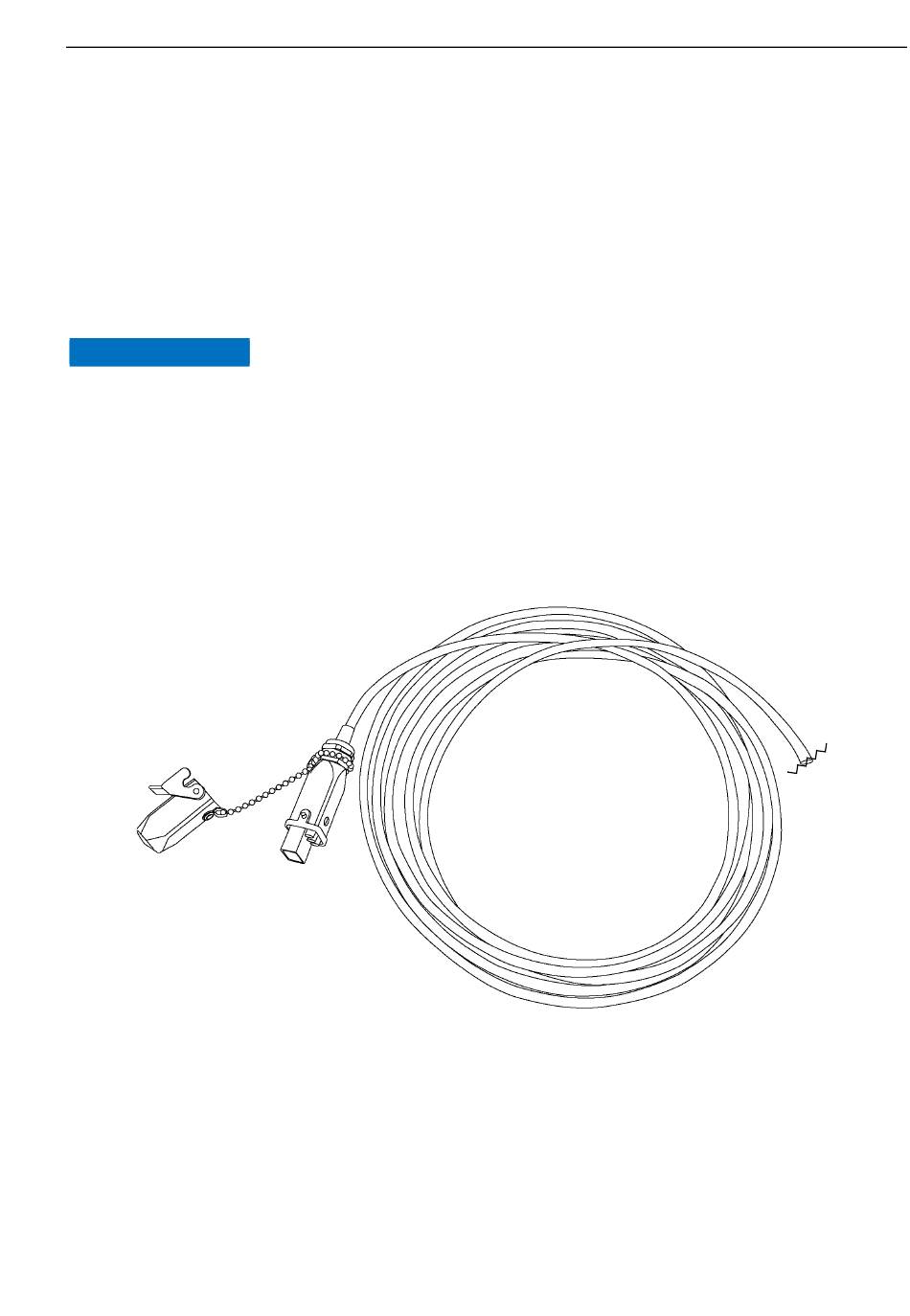

Figure 4. Câble à fibre EO avec le connecteur pour l'analyseur
