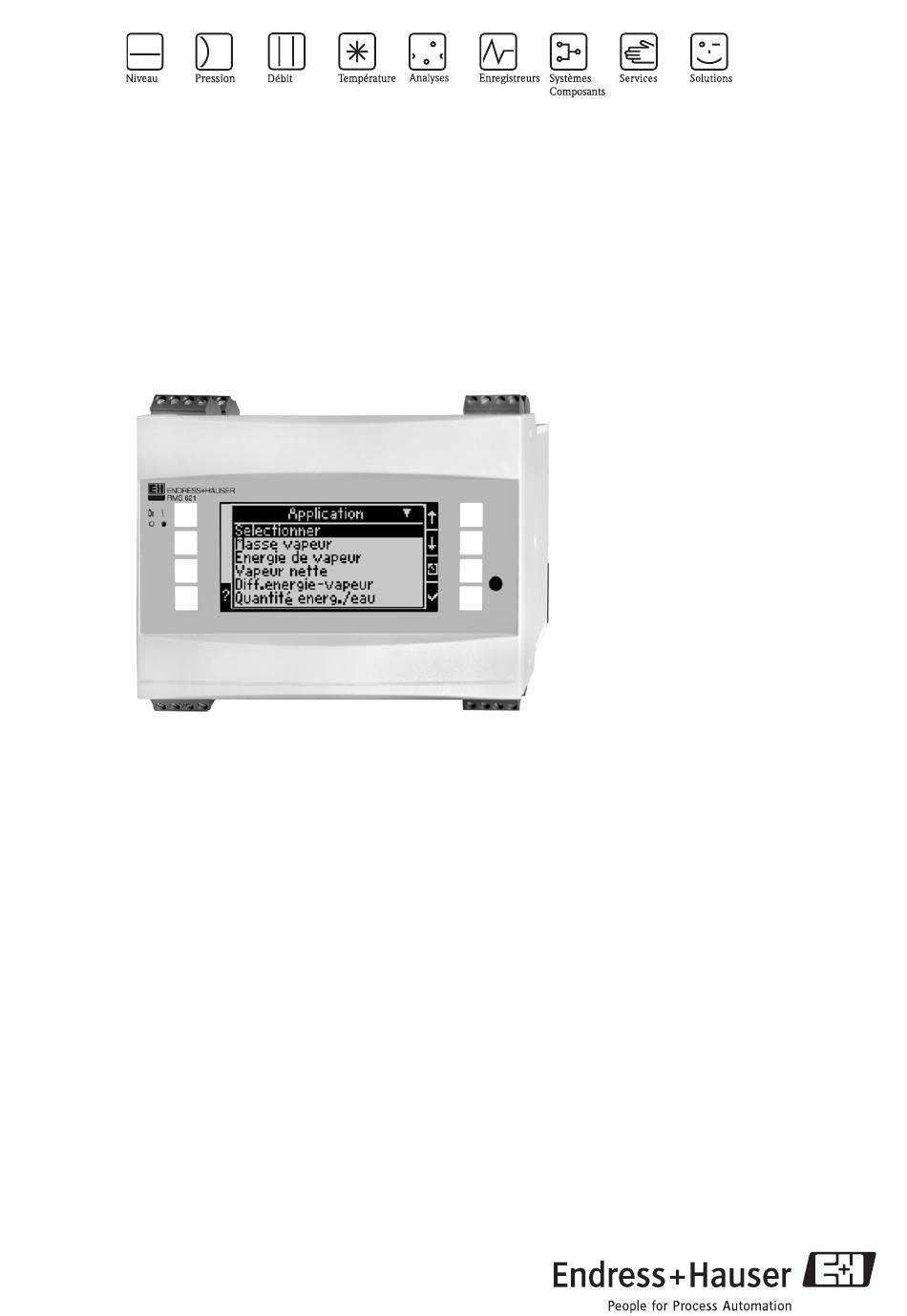

Information technique
RMS621
Calculateur d'énergie
Calculateur de vapeur et d'énergie pour l'établissement de bilans
énergétiques industriels
Domaines d'application
• Contrôle énergétique
• Industrie chimique
• Chauffage et climatisation
• Industrie pharmaceutique
• Industrie alimentaire
• Installations et construction mécanique
Principaux avantages
• Calcul des applications suivantes :
débit massique de vapeur, énergie de la vapeur, éner-
gie nette de la vapeur, différentiel énergie-vapeur,
quantité de chaleur dans l'eau, différentiel énergie-
eau,
• Calcul simultané de max. trois applications par appa-
reil
• Horloge en temps réel
• Fonction journal pour les défauts et modifications de
paramètres avec date et heure
• Libre affectation des entrées et sorties aux applications
correspondantes
• Paramétrage et commande via interface série et logi-
®
ciel PC ReadWin
2000
• Extension modulaire grâce à des cartes embrochables
• Affichage LCD rétroéclairé grand format avec change-
ment de couleur en cas de défaut
TI00092R/14/FR/13.10
• Mise en service rapide et sûre pilotée en fonction de
l'application (Quick Setup)
• Fonction d'aide en ligne pour tous les paramètres
• Calcul d'après IAPWS-IF 97
• Correspond aux normes EN 1434-1, 2, 5 et 6 et OIML
R75
• Applications de débit bidirectionnelles et mesure
d'énergie possibles
• Mesures de débit Splitting Range
• Calcul de la moyenne à partir de plusieurs signaux de
débit
• Compensation de débit par principe de pression diffé-
rentielle amélioré
• Agrément UL selon UL 3111-1
4 Ô
