Information technique

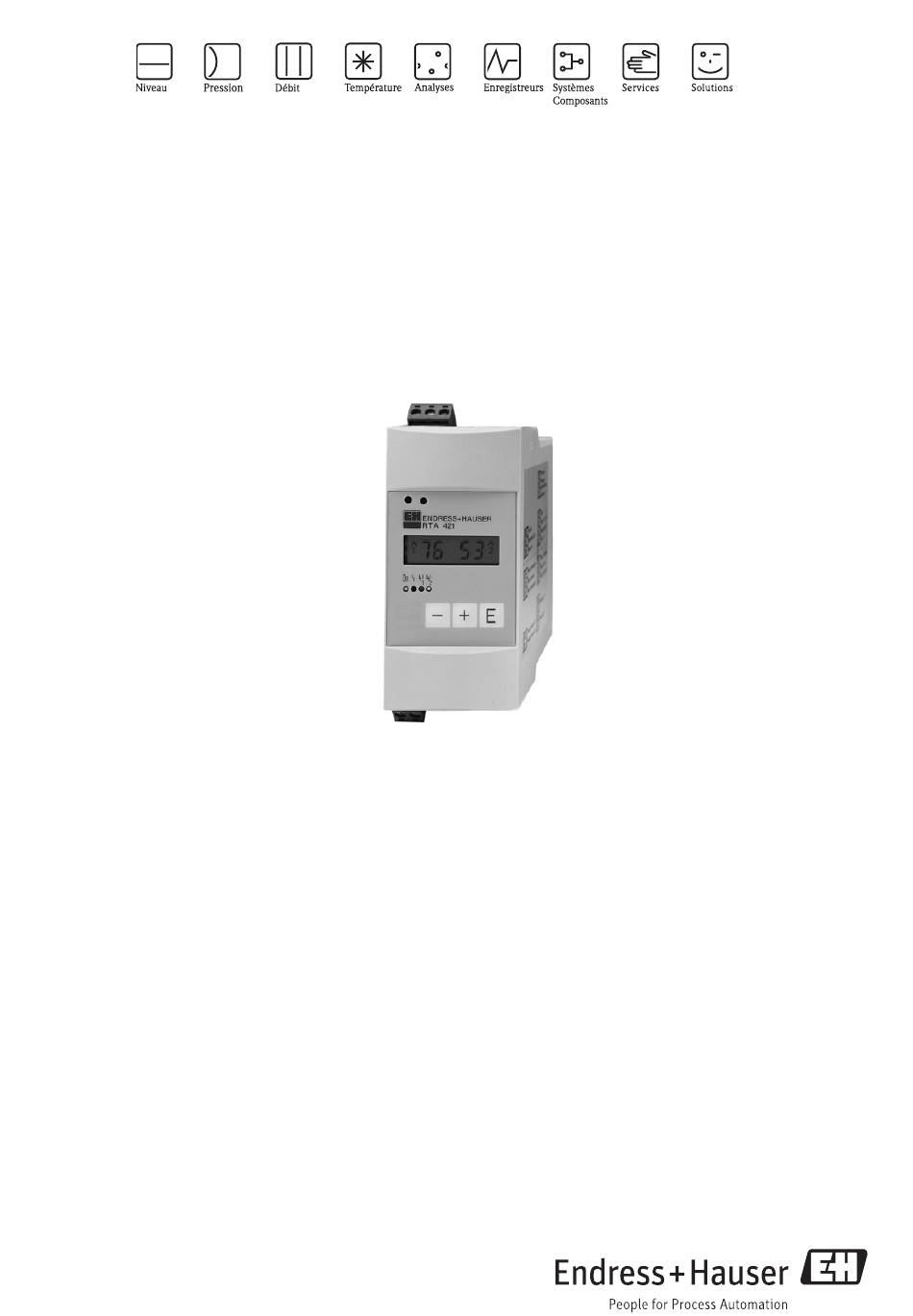

RTA421
Détecteur de seuil
avec alimentation de transmetteur pour l'exploitation
de signaux de courant ou de tension
Domaines d'application
• Construction d'installations automatisées
• Armoires de commande
• Surveillance de process
• Commande de process
TI00074R/14/FR/01.11
Principaux avantages
• 2 relais pour la surveillance des seuils (avec contacts
inverseurs)
• Alimentation de transmetteur pour les capteurs
raccordés
• Affichage LCD pour les seuils et le bargraph
• Boîtier compact pour montage sur rail
• Configuration sur site via 3 touches

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser RTA421

  • Page 1 Information technique RTA421 Détecteur de seuil avec alimentation de transmetteur pour l'exploitation de signaux de courant ou de tension Domaines d'application Principaux avantages • Construction d'installations automatisées • 2 relais pour la surveillance des seuils (avec contacts • Armoires de commande inverseurs) •...
  • Page 2: Principe De Fonctionnement Et Construction

    Ensemble de mesure Le détecteur de seuil RTA421 sert à la surveillance et à la sécurité des process industriels. Il exploite les signaux de courant (0/4...20 mA) et les signaux de tension (0/2...10 V) et active, en cas de dépassement par excès ou par défaut des seuils préréglés à...
  • Page 3 RTA421 Entrée Nombre Grandeur de mesure Tension et courant Gamme de mesure Tension 0/2...10 V, tension max. 50 V Ri : 1 M Courant 0/4...20 mA ; courant max. 150 mA Ri : 5  Résolution Tension 41 mV, 8 bit Courant 83 μA, 8 bit...
  • Page 4: Alimentation

    RTA421 Alimentation Occupation des bornes 51 52 53 41 42 43 11 15 16 81 L/L+ N/L- a0016729 Relais 2 Relais 1 Entrée analogique avec alimentation de transmetteur Energie auxiliaire (20...250 V DC/AC, 196...250 V AC, 98...128 V AC) Tension d'alimentation 196...250 VAC, 50/60 Hz...
  • Page 5: Montage

    RTA421 Entrée courant Entrée courant avec Entrée tension alimentation de transmetteur 0/4…20 mA 4…20 mA 0/2…10 V DC 11 16 11 15 Bornes Borne à visser embrochable codée, section flexible jusqu'à 2,5 mm (13 AWG) Fusible 315 mA, à fusion retardée Limitation du courant d'entrée...
  • Page 6: Construction Mécanique

    RTA421 Construction mécanique Forme, dimensions Boîtier pour rail profilé selon IEC 60715 TH35 H : 110 mm (4,33 in), L : 45 mm (1,77 in), P : 112 mm (4,41 in) Dimensions 45 (1.77) 112 (4.41) mm (in) a0016637 Poids env.
  • Page 7: Certificats Et Agréments

    Informations à fournir à la commande Vous trouverez les informations de commande détaillées : • Dans le configurateur de produit sur le site Internet Endress+Hauser : www.endress.com É Choisir un pays É Instrumentation É Recherche par produit É Fonctionnalités produits : Configurer ce produit •...
  • Page 8 Belgique Luxembourg Agence Paris-Nord Agence Export Endress+Hauser SAS Endress+Hauser Endress+Hauser SA Endress+Hauser Metso AG 94472 Boissy St Léger Cedex Endress+Hauser SAS Kägenstrasse 2 3 rue du Rhin, BP 150 6800 Côte de Liesse 13 rue Carli 3 rue du Rhin, BP 150...
