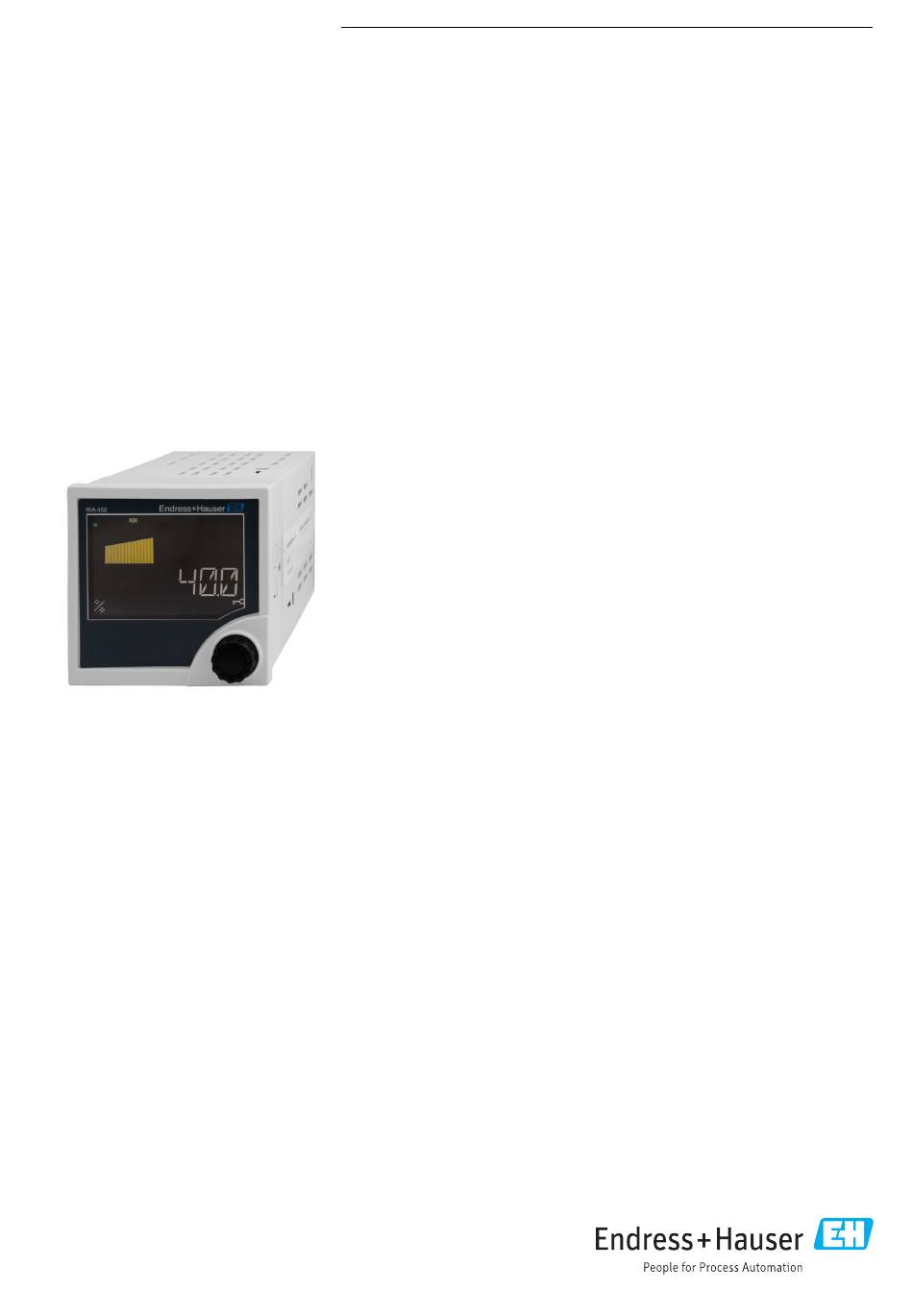

TI00113R/14/FR/14.19
71479019
2019-12-30
Products
Information technique

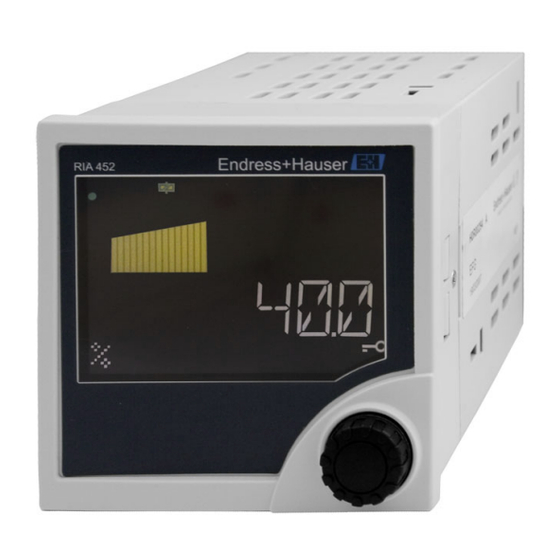

RIA452
Afficheur de process
Afficheur de process numérique en boîtier
encastrable pour la surveillance et l' a ffichage de
valeurs mesurées analogiques avec fonctions
commande de pompes, batching et calcul de débit
Domaine d'application
• Eaux/eaux usées
• Energie
• Matières premières
• Industrie chimique
• Industrie agroalimentaire
Principaux avantages
• Affichage LCD 14 segments, 7 digits
• Multicolore
• Bargraph grand format avec dépassement positif ou négatif
• Entrée à sécurité intrinsèque avec alimentation de transmetteur
• Entrées état numériques pour la surveillance de pompes
• Entrée universelle
• Jusqu' à 8 relais
• Mémorisation des valeurs min./max.
• Fonctions de commande de pompes
• Fonctions de batching
• Mesure de débit dans des caniveaux ouverts ou déversoirs
• Tableau de linéarisation avec 32 points de référence
• Sortie analogique
• Sortie impulsions avec totalisateur
• Configuration par bouton-poussoir rotatif
• Unités librement programmables
• Configuration via interface et logiciel d' e xploitation
• Linéarisation des cuves via logiciel PC
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RIA452
Sommaire des Matières pour Endress+Hauser RIA452
- Page 1 Solutions Services TI00113R/14/FR/14.19 71479019 2019-12-30 Information technique RIA452 Afficheur de process Afficheur de process numérique en boîtier encastrable pour la surveillance et l' a ffichage de valeurs mesurées analogiques avec fonctions commande de pompes, batching et calcul de débit Domaine d'application •...
-
Page 2: Principe De Fonctionnement Et Construction Du Système
é tat numériques en vert et jaune. Le RIA452 peut alimenter directement les transmetteurs 2 fils raccordés. En tant qu' o ption, il est également possible de sélectionner l' e ntrée et l' a limentation de transmetteur en mode sécurité... -
Page 3: Linéarisation
RIA452 L' a ppareil peut être configuré soit sur site à l' a ide du commutateur rotatif, soit via PC à l' a ide d' u n logiciel de configuration. La configuration peut être verrouillée par une clé électronique ou un code logiciel. - Page 4 RIA452 Thermorésistance : • Pt100/500/1000, Cu50/100, Pt50 en technologie 3/4 fils • Courant de mesure pour Pt100/500/1000 = 0,25 mA Types de thermocouples : • J, K, T, N, B, S, R selon IEC584 • D, C selon ASTME998 • U, L selon DIN43710/GOST •...
- Page 5 RIA452 Source de signal : • Signal d' e ntrée analogique • Valeur intégrée • Entrée numérique Nombre : 4 dans l' a ppareil de base (peut être étendu à 8 relais, option) Spécifications électriques : • Type de relais : inverseur •...
-
Page 6: Alimentation
RIA452 Alimentation Occupation des bornes 20..36V DC 20...28V AC 50/60Hz 90...250V AC 50/60Hz RS232 A0028439 2 Occupation des bornes de l' a fficheur de process Entrée courant (12 et 82 pontées en interne) Alimentation de transmetteur et sortie analogique... - Page 7 RIA452 Option entrée universelle A0028457 3 Occupation des bornes entrée universelle Entrée courant 0/4 … 20 mA Thermocouples Entrée tension ±1 V Thermorésistance, 4 fils Entrée tension ±30 V Thermorésistance, 3 fils Données de raccordement interface RS232 • Raccordement : prise jack 3,5 mm, à l' a rrière de l' a ppareil •...
-
Page 8: Entrée Universelle
RIA452 Ecart de mesure maximum Entrée courant Précision 0,1% de la pleine échelle Résolution 13 bit Dérive de température ≤ 0,4%/10 K (18 °F) Entrée universelle Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Précision... -
Page 9: Montage
RIA452 Sortie courant Linéarité 0,1% de la pleine échelle Résolution 13 bit Dérive de température Dérive de température : ≤ 0,1%/10 K (18 °F) Ondulation de sortie 10 mV à 500 Ω pour fréquences ≤ 50 kHz Sortie tension Linéarité... -
Page 10: Construction Mécanique
RIA452 Châssis de l' a ppareil : interdit Construction mécanique Construction, dimensions 130.5 (5.14) 16.3 (0.64) 145 (5.71) 96 (3.78) A0028475 4 Dimensions de l' a fficheur de process en mm (in) +0.8 +0.03 (3.62 A0028476 5 Découpe d' a rmoire, dimensions en mm (in) -
Page 11: Opérabilité
RIA452 Opérabilité Configuration sur site Éléments d'affichage A0028477 6 Éléments d' a ffichage de l' a fficheur de process LED d' é tat de l' a ppareil : vert - appareil prêt à fonctionner ; rouge - défaut de l' a ppareil ou du capteur Bargraph avec dépassement positif ou négatif... -
Page 12: Certificats Et Agréments
Agrément Ex Pour plus d' i nformations sur les versions Ex actuellement disponibles (ATEX, FM, CSA. etc.), contacter Endress+Hauser. Toutes les données relatives à la protection antidéflagrante se trouvent dans des documentations Ex séparées, disponibles sur demande. Autres normes et directives Le fabricant confirme la conformité... -
Page 13: Informations À Fournir À La Commande
Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès de Endress+Hauser. Des indications détaillées relatives à la référence de commande concernée sont disponibles auprès d' E ndress+Hauser ou sur la page Produits du site Internet Endress+Hauser : www.endress.com. -
Page 14: Documentation Complémentaire
• Composants système et enregistreurs graphiques - solutions pour compléter votre point de mesure : FA00016K • Instructions condensées pour afficheur de process RIA452 : KA00264R Manuel de mise en service pour afficheur de process RIA452 : BA00265R • Documentation complémentaire Ex : ATEX II(1)GD : XA00053R/09/a3... - Page 16 www.addresses.endress.com...
