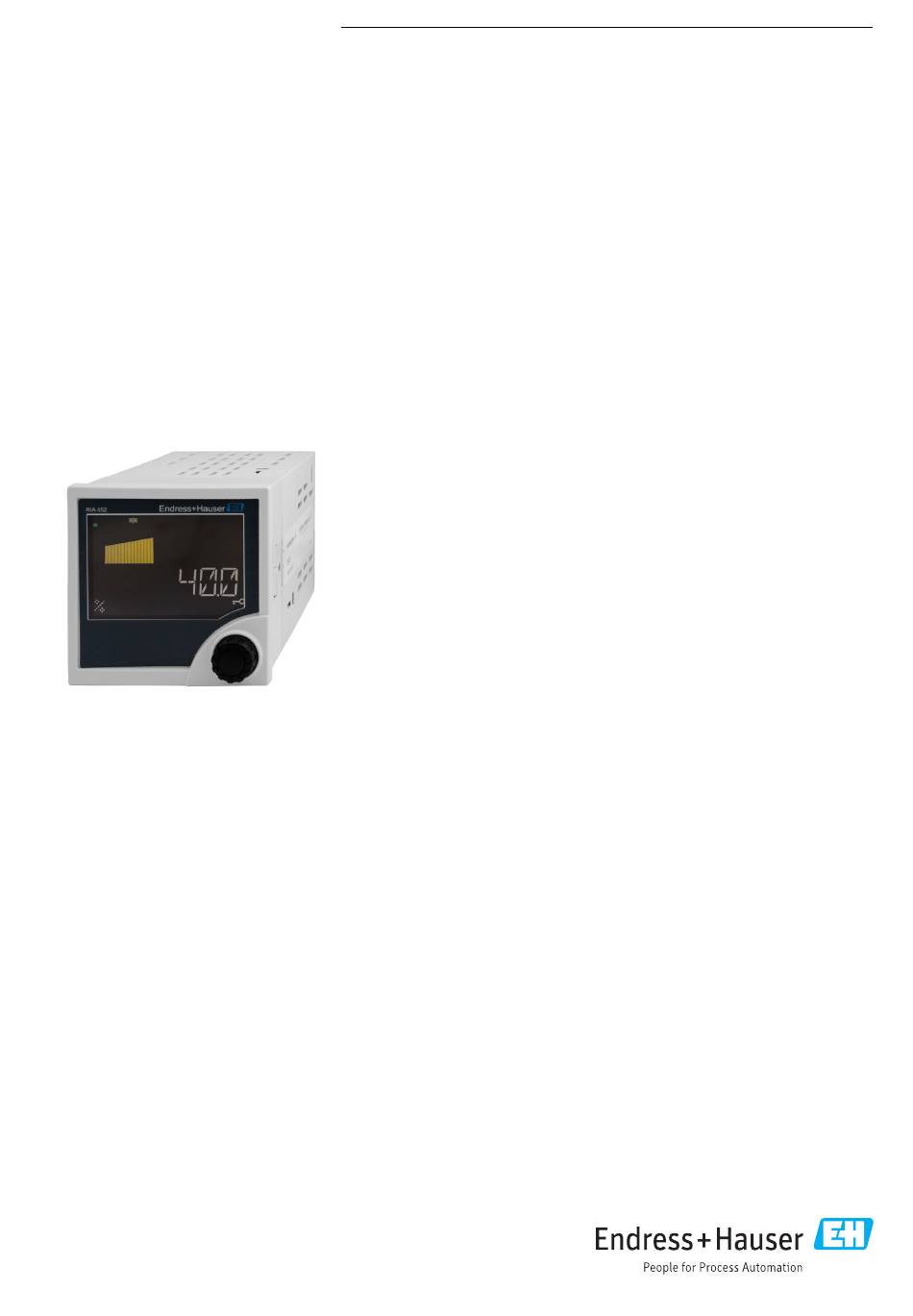

TI00113R/09/FR/13.16
Information technique
RIA452

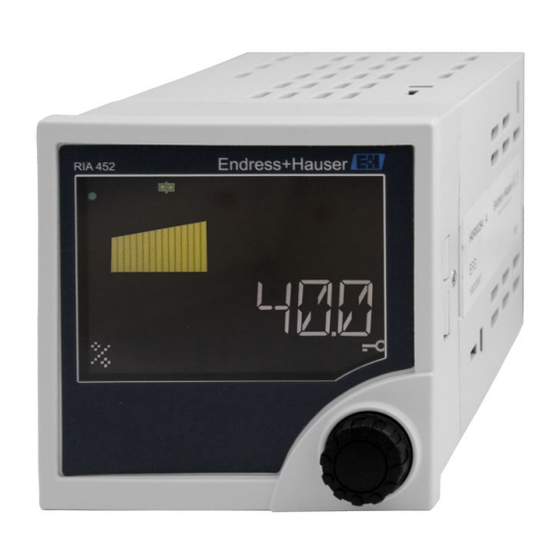

Afficheur encastrable
Afficheur de process numérique en boîtier
encastrable pour la surveillance et l' a ffichage de
valeurs mesurées analogiques avec fonctions de
commande de pompe et de batching
Domaine d'application
• Eaux/eaux usées
• Energie
• Matières premières
• Industrie chimique
• Industrie agroalimentaire
Principaux avantages
• Affichage LCD 14 segments, 7 digits
• Multicolore
• Bargraph grand format avec dépassement positif ou négatif
• Entrée à sécurité intrinsèque avec alimentation de transmetteur
• Entrées état numériques pour la surveillance de pompes
• Entrée universelle
• Jusqu' à 8 relais
• Mémorisation des valeurs min./max.
• Fonctions de commande de pompes
• Fonctions de batching
• Mesure de débit dans des caniveaux ouverts ou déversoirs
• Tableau de linéarisation avec 32 points de référence
• Sortie analogique
• Sortie impulsions avec totalisateur
• Configuration par bouton-poussoir rotatif
• Unités librement programmables
• Configuration via interface et logiciel d' e xploitation
• Linéarisation des cuves via logiciel PC

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA452

Sommaire des Matières pour Endress+Hauser RIA452

  • Page 1 Products Solutions Services TI00113R/09/FR/13.16 Information technique RIA452 Afficheur encastrable Afficheur de process numérique en boîtier encastrable pour la surveillance et l' a ffichage de valeurs mesurées analogiques avec fonctions de commande de pompe et de batching Domaine d'application • Eaux/eaux usées •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    é tat numériques en vert et jaune. Le RIA452 peut alimenter directement les transmetteurs 2 fils raccordés. Il est possible de sélectionner l' e ntrée et l' a limentation de transmetteur en sécurité...

  • Page 3: Linéarisation

    RIA452 L' a ppareil peut être configuré sur site à l' a ide du commutateur rotatif et via PC à l' a ide d' u n logiciel d' e xploitation. La configuration peut être verrouillée par une clé électronique ou un code logiciel.
  • Page 4 RIA452 Types de thermocouples : • J, K, T, N, B, S, R selon IEC584 • D, C selon ASTME998 • U, L selon DIN43710/GOST • Temps de réaction : ≤ 100 ms Entrée numérique : • Niveau de tension –3 … 5 V low, 12 … 30 V high (selon DIN19240) •...
  • Page 5 RIA452 Nombre : 4 dans l' a ppareil de base (peut être étendu à 8 relais, option) Spécifications électriques : • Type de relais : inverseur • Pouvoir de coupure : 250 V / 30 V , 3 A • Cycles de commutation : typiquement 10 •...

  • Page 6: Alimentation Électrique

    RIA452 Alimentation électrique Occupation des bornes 20..36V DC 20...28V AC 50/60Hz 90...250V AC 50/60Hz RS232 A0028439  2 Disposition des borniers de l' a fficheur de process Entrée courant (12 et 82 pontées en interne) Alimentation de transmetteur et sortie...
  • Page 7 RIA452 Entrée universelle en option A0028457  3 Occupation des bornes entrée universelle Entrée courant 0/4 … 20 mA Thermocouples Entrée tension ±1 V Thermorésistances, 4 fils Entrée tension ±30 V Thermorésistances, 3 fils Données de raccordement interface RS232 • Raccordement : prise jack 3,5 mm, à l' a rrière de l' a ppareil •...

  • Page 8: Entrée Universelle

    RIA452 Ecart de mesure maximum Entrée courant Précision 0,1% de la pleine échelle Résolution 13 bit Dérive de température ≤ 0,4%/10 K (18 °F) Entrée universelle Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Précision...

  • Page 9: Montage

    RIA452 Sortie courant Linéarité 0,1% de la pleine échelle Résolution 13 bit Dérive de température Dérive de température : ≤ 0,1%/10 K (18 °F) Ondulation de sortie 10 mV à 500 Ω pour fréquences ≤ 50 kHz Sortie tension Linéarité...

  • Page 10: Construction Mécanique

    RIA452 Châssis de l' a ppareil : interdit Construction mécanique Construction, dimensions 130.5 (5.14) 16.3 (0.64) 145 (5.71) 96 (3.78) A0028475  4 Dimensions de l' a fficheur encastrable en mm (in) +0.8 +0.03 (3.62 A0028476  5 Découpe d' a rmoire, dimensions en mm (in)

  • Page 11: Opérabilité

    RIA452 Opérabilité Configuration sur site Eléments d'affichage A0028477  6 Eléments d' a ffichage de l' a fficheur encastrable LED d' é tat de l' a ppareil : vert - appareil prêt à fonctionner ; rouge - défaut de l' a ppareil ou du capteur Bargraph avec dépassement positif ou négatif...

  • Page 12: Certificats Et Agréments

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Agrément UL Composant reconnu UL (voir www.ul.com/database, rechercher le mot clé...

  • Page 13: Informations À Fournir À La Commande

    Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès de Endress+Hauser. Des indications détaillées relatives à la référence de commande concernée sont disponibles auprès de votre agence Endress+Hauser ou sur la page Produits du site Internet Endress+Hauser : www.endress.com.

  • Page 14: Documentation Complémentaire

    • Composants système et enregistreurs graphiques - solutions pour compléter votre point de mesure : FA00016K • Instructions condensées pour afficheur de process RIA452 : KA00264R Manuel de mise en service pour afficheur de process RIA452 : BA00265R • Documentation complémentaire Ex : ATEX II(1)GD: XA00053R/09/a3...
