BA00280R/14/FR/04.13
Version de software
01.00.xx
Products
Manuel de mise en service
RIA16
Afficheur de terrain
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser RIA16

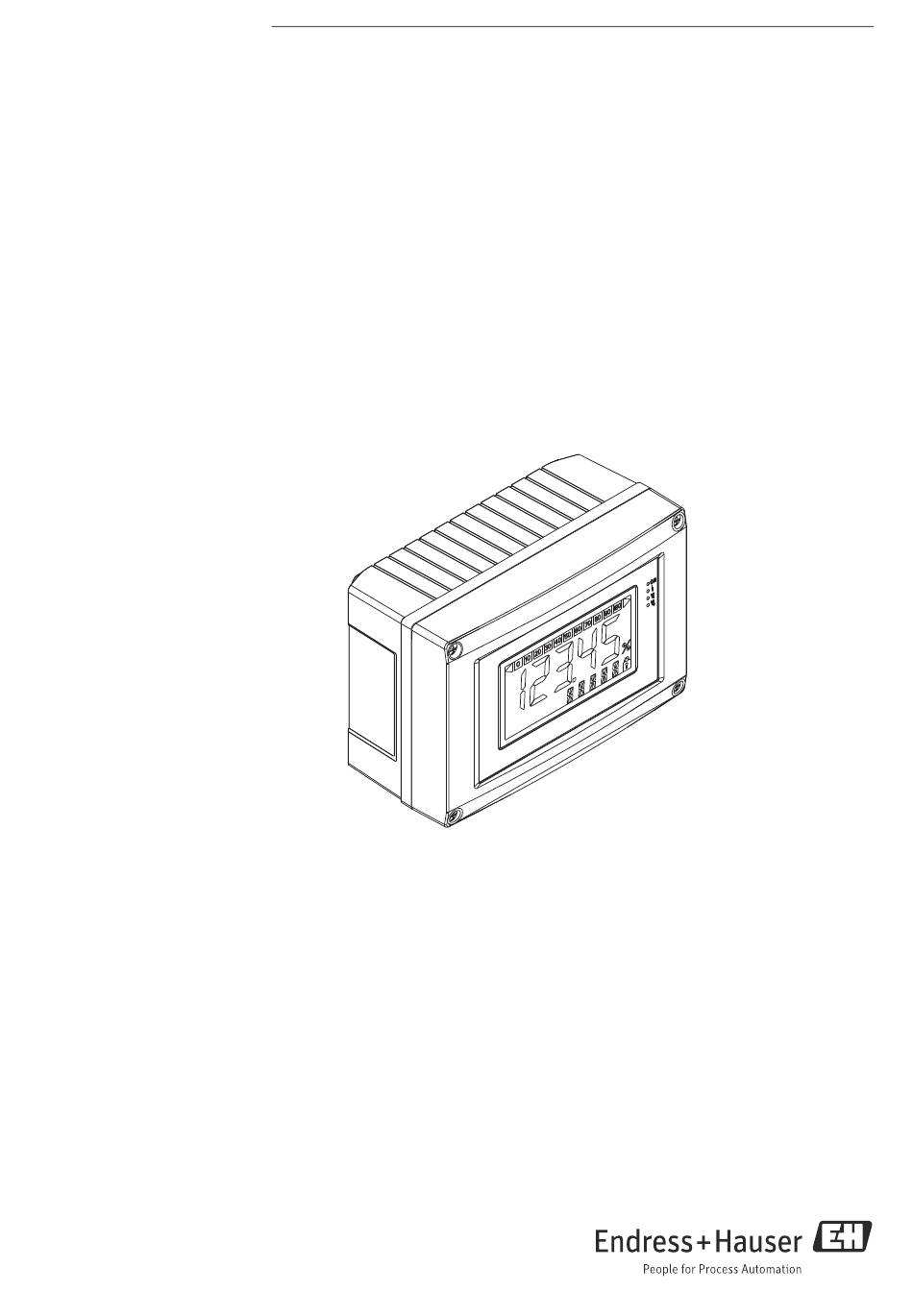

  • Page 1 Products Solutions Services BA00280R/14/FR/04.13 Version de software 01.00.xx Manuel de mise en service RIA16 Afficheur de terrain...
  • Page 2  ä 13 Eléments d'affichage et de commande Æ  ä 17 Configuration de l'appareil Configuration d' a ppareil - Explication et utilisation de toutes les fonctions configurables de l' a ppareil avec les gammes de valeurs et réglages correspondants. Endress+Hauser...
  • Page 3: Table Des Matières

    RIA16 Sommaire Conseils de sécurité ....4 Suppression des défauts... . 23 Utilisation conforme ......4 11.1 Recherche des défauts .
  • Page 4: Conseils De Sécurité

    Conseils de sécurité RIA16 Conseils de sécurité Utilisation conforme ‣ L' a ppareil est un afficheur de terrain configurable avec une entrée capteur. ‣ L' a ppareil est prévu pour un montage sur le terrain. ‣ Le fabricant ne peut être tenu pour responsable en cas de dommages résultant d' u ne utilisation non conforme.
  • Page 5: Symboles De Sécurité

    RIA16 Conseils de sécurité Symboles de sécurité Les conseils de sécurité figurant dans le présent manuel sont mis en évidence à l' a ide des symboles suivants : Symbole Signification AVERTISSEMENT ! AVERTISSEMENT Ce symbole vous signale une situation dangereuse, qui, si elle n' e st pas évitée, pourra avoir pour conséquence la mort ou des blessures graves.
  • Page 6: Identification

    Identification RIA16 Identification Désignation de l'appareil 2.1.1 Plaque signalétique Le bon appareil ? Comparez la référence sur la plaque signalétique de l' a ppareil à celle indiquée sur le bon de livraison. RIA16 Made in Germany 2009 D-87484 Nesselwang Order code:...
  • Page 7: Principe De Fonctionnement Et

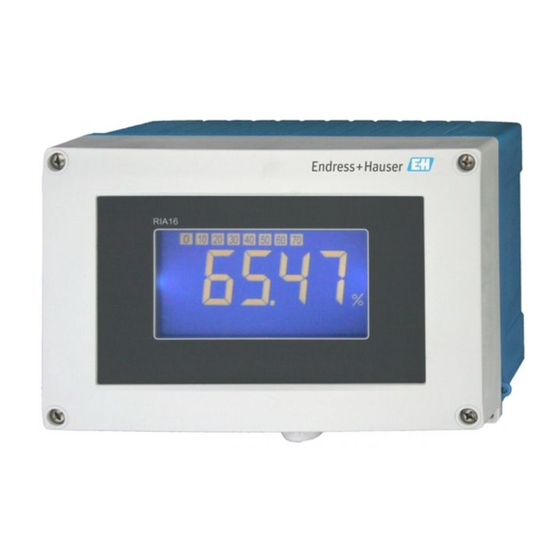

    RIA16 Principe de fonctionnement et construction du système Principe de fonctionnement et construction du système L' a fficheur de terrain est intégré directement dans la boucle de courant 4 - 20 mA. L' é nergie requise provient de la boucle de mesure. L' a ppareil reçoit une valeur mesurée analogique et l' a ffiche sur un afficheur LCD distinctement lisible.
  • Page 8: Dimensions

    Montage RIA16 4.2.1 Dimensions a0011162 Fig. 2: Dimensions de l' a fficheur de terrain en mm (in)  Perçage pour un montage mural direct ou sur plaque de montage en option avec 4 vis 5 mm (0,2") 4.2.2 Emplacement de montage Vous trouverez des informations concernant les conditions requises à...
  • Page 9: Montage Sur Tube

    RIA16 Montage 4.3.2 Montage sur tube Le support de montage est adapté aux tubes de diamètre entre 25,4…127 mm (1…5 in). Le kit de montage comprend la plaque de montage (pos. 1), 2 colliers métalliques (pos. 2) et 4 vis (pos. 3) ( å 3 et  å 4).
  • Page 10: Câblage

    Câblage RIA16 Câblage AVERTISSEMENT Perte de l'agrément Ex en cas de raccordement non conforme ‣ Lors du raccordement d' a ppareils certifiés Ex, tenez compte des instructions et des schémas de raccordement des documentations Ex spécifiques complémentaires au présent manuel de mise en service. Pour toute question, veuillez contacter votre agence Endress+Hauser.
  • Page 11: Câblage Rapide

    RIA16 Câblage Câblage rapide Occupation des bornes actif Bornes 2 et 3 Collecteur ouvert + - 1a1b passif 1a 1b 1a 1b Alimentation de Alimentation de transmetteur transmetteur a0011165-de Fig. 7: Occupation des bornes Borne Affectation des bornes Entrée et sortie Signal de mesure (+) 4…20 mA...
  • Page 12: Raccordement Électrique

    Câblage RIA16 Raccordement électrique Aussi bien l' o ccupation des bornes que les charges de connexion de l' a fficheur de terrain correspondent à celles de la version Ex. L' a ppareil n' e st prévu que pour fonctionner dans un circuit de mesure 4 - 20 mA.
  • Page 13: Configuration De L'afficheur De Terrain13

    RIA16 Configuration de l' a fficheur de terrain Configuration de l'afficheur de terrain Eléments d'affichage et de configuration 6.1.1 Affichage a0011163 Fig. 8: Affichage LCD de l' a fficheur de terrain 6.1.2 Symboles affichés Affichage du bargraph Indicateur du dépassement de la limite inférieure de la gamme de mesure Indicateur du dépassement de la limite supérieure de la gamme de mesure...
  • Page 14: Programmation Dans La Matrice De Programmation

    Configuration de l' a fficheur de terrain RIA16 6.2.1 Navigation Les champs de configuration sont répartis en 2 niveaux. Menu : Dans le niveau Menu, différentes options peuvent être sélectionnées. Chaque option de menu est un groupement de fonctions associées.
  • Page 15: Matrice De Programmation

    RIA16 Configuration de l' a fficheur de terrain Matrice de programmation Menu Fonction Fonction Fonction Paramètres Défaut / Paramètres Défaut / Paramètres Défaut / sélection sélection sélection Entrée Courbe Amortissement signal Signe décimal val. mesurée analogique CURV DAMP DI DP INPUT Linéaire...
  • Page 16: Configuration Via Interface Et Logiciel De Configuration Pc Fieldcare Device Setup

    Configuration de l' a fficheur de terrain RIA16 Configuration via interface et logiciel de configuration PC FieldCare Device Setup AVERTISSEMENT Perte de la protection contre les explosions en cas de boîtier ouvert ‣ La configuration doit se faire hors de la zone explosible.
  • Page 17: Configuration De L'appareil

    RIA16 Configuration de l' a ppareil Configuration de l'appareil Description des fonctions Le tableau suivant liste les menus disponibles pour l' a fficheur de terrain. Vous trouverez une description détaillée dans les chapitres indiqués. Chapitre Fonction Représentation sur l'afficheur Chap. 7.1 Traitement des données...
  • Page 18: Affichage (Displ)

    Configuration de l' a ppareil RIA16 Affichage (DISPL) 7.2.1 Dimension DIM → Sélection : NO, °C, K, °F, % ou TEXT Vous pouvez sélectionner l' u ne des unités enregistrées (°C, K, °F, %). Vous pouvez également configurer n' i mporte quelle unité sur l' a ffichage 14 segments (TEXT).
  • Page 19: Seuils (Limit)

    RIA16 Configuration de l' a ppareil Seuils (LIMIT) En cas de dépassement de seuil ou de défaut, la sortie OC est mise hors tension selon le principe du courant de repos. En cas de dépassement du seuil MIN (seuil inférieur), "LIMIN" s' a ffiche sur l' a fficheur 14 segments et en cas de dépassement de seuil MAX (seuil supérieur), "LIMAX"...
  • Page 20: Informations Du Programme

    Configuration de l' a ppareil RIA16 7.4.2 Informations du programme Désignation Description Nom du programme "PNAME" Affiche l' i dentification du logiciel chargé dans l' a ppareil (7 caractères) Remarque ! L' a ffichage ne peut pas être modifié Version software "FWVER"...
  • Page 21: Niveau Service (Serv)

    RIA16 Configuration de l' a ppareil Niveau service (SERV) Ce niveau ne peut être sélectionné qu' a près entrée du code service (disponible uniquement pour les techniciens de maintenance). 7.5.1 Remise à zéro des réglages (PRSET) PRSET - effectuer la remise à zéro Le Service a la possibilité...
  • Page 22: Mise En Service

    Il existe différents accessoires pour l' a ppareil, qui peuvent être commandés avec l' a ppareil ou ultérieurement. Vous trouverez des indications détaillées concernant la référence de commande en question auprès de votre agence Endress+Hauser ou sur la page produit du site web Endress+Hauser : www.endress.com 10.1...
  • Page 23: Suppression Des Défauts

    RIA16 Suppression des défauts Suppression des défauts Pour vous aider lors de la suppression de défauts, nous vous donnons dans la suite un aperçu des différentes causes possibles. 11.1 Recherche des défauts AVERTISSEMENT Perte du mode de protection antidéflagrant en cas de boîtier ouvert ‣...
  • Page 24: Pièces De Rechange

    Suppression des défauts RIA16 11.3 Pièces de rechange Boîtier aluminium / aluminum housing Boîtier en matière synthétique / plastic housing a0012119 Fig. 14: Pièces de rechange de l' a fficheur de terrain Pos. Référence Désignation RIA16X-GB Face avant métallique avec pellicule + verre (avec joints et cadre de fixation) RIA16X-GA Face avant synthétique avec pellicule...
  • Page 25: Retour De Matériel

    RIA16 Caractéristiques techniques 11.4 Retour de matériel En cas de réutilisation ultérieure ou de réparation, il convient d' e mballer l' a ppareil pour le protéger ; l' e mballage d' o rigine offre une protection optimale. Les réparations ne doivent être effectuées que par le service après-vente de votre fournisseur ou par un personnel spécialisé.
  • Page 26: Précision De Mesure

    Caractéristiques techniques RIA16 Entrée de câble Les entrées de câbles suivantes sont disponibles : ‣ 2x filetage NPT1/2 ‣ 2x filetage M16 Le boîtier synthétique est muni de max. 5 entrées de câble. A la livraison, 3 d' e ntre elles sont encore occultées.
  • Page 27: Compatibilité Électromagnétique (Cem)

    RIA16 Caractéristiques techniques Indice de protection IP 67, NEMA 4X (pas évalué UL) Résistance aux chocs et aux vibrations 3g / 2…150 Hz selon IEC 60068-2-6 Condensation Admissible Catégorie de montage 1 selon CEI 61010 Degré de contamination 2 selon CEI 61010 Compatibilité...
  • Page 28: Interface Utilisateur

    Caractéristiques techniques RIA16 Bornes de raccordement Câbles jusqu' à max. 2,5 mm (14 AWG) plus extrémité confectionnée 12.0.8 Interface utilisateur Eléments d'affichage a0011163 Fig. 16: Affichage LCD de l' a fficheur de terrain Pos. 1 :Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.
  • Page 29: Normes Et Directives Externes

    12.0.9 Certificats et agréments Marquage CE L' a ppareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.).
  • Page 30: Documentation Complémentaire

    • Brochure : Composants système - Afficheurs avec unité de contrôle pour montage en boîtier de terrain ou en façade d’armoire électrique, alimentations, barrières, transmetteurs, calculateurs d’énergie et parafoudres : FA00016K • Documentations Ex complémentaires : ATEX II3G : XA088R/09/a3 • Information technique Afficheur de terrain RIA16 : TI00144R Endress+Hauser...
  • Page 31: Index

    RIA16 Index MIN ..........19 Montage Affectation des bornes .
  • Page 32 www.addresses.endress.com...
